3.2 Aansluitingen en afmetingen
Het Ubifl ux Vigor toestel is leverbaar in een linker of een rechter uitvoering. Bij een linker uitvoering
zitten de "warme" aansluitingen (uit woning 3 en naar woning 1) aan de linker zijde van het toestel;
de Siphon connection wordt dan gemonteerd in de rechter opening onder het toestel. Bij een rechter
uitvoering zitten de "warme" aansluitingen (1 & 3) aan de rechterzijde van het toestel.

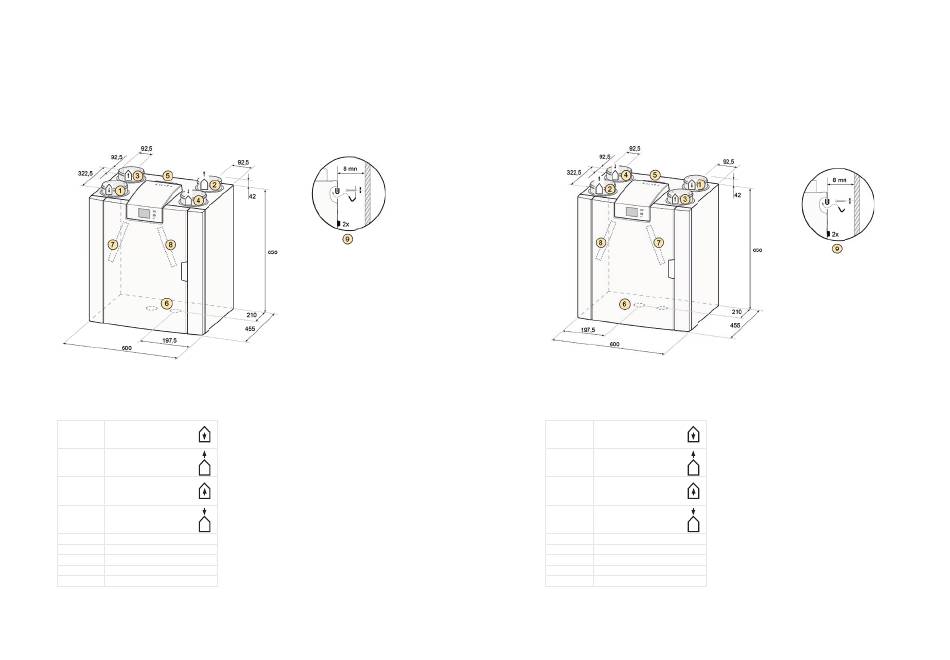

Linker uitvoering
Alle maten in millimeters. Diameter van alle boordringen is 125 mm
1
Naar woning
2
Naar buiten
3
Uit woning
4
Van buiten
5
Elektrische aansluitingen
6
Siphon connection
7
Afvoerlucht fi lter
8
Toevoerlucht fi lter
9
Ophanging
8 | Art.-nr.: 616709-A
Rechter uitvoering
Alle maten in millimeters. Diameter van alle boordringen is 125 mm
1
Naar woning
2
Naar buiten
3
Uit woning
4
Van buiten
5
Elektrische aansluitingen
6
Siphon connection
7
Afvoerlucht fi lter
8
Toevoerlucht fi lter
9
Ophanging
Ubifl ux Vigor W225 | 9
