6�4 AANSLUITING OP DE EXTERNE
CHRONOTHERMOSTAAT
Er kan een externe chromotermostaat worden
aangesloten die de haard dooft of ontsteekt aan de hand
van de geprogrammeerde temperaturen.
De externe thermostaat moet worden aangesloten op
de klemmen en blokken op de achterkant van de haard,
waarbij de klemmen fabrieksmatig zijn aangesloten op een
externe sensor. Koppel de externe sensor los en sluit op
zijn plaats twee contacten van de thermostaat aan.
Het is belangrijk om de haard in configuratie 2 te
zetten aan de hand van de instructies in het hoofdstuk
"Beginconfiguratie".
Na installatie van de chronothermostaat moet de haard
de eerste keer handmatig worden ontstoken omdat de
chronothermostaat in de "oproepmodus" staat� Ga op
dezelfde manier te werk na aan stroomstoring of na het
handmatig uitschakelen van de haard�
Zodat de werking niet interfereert met de werkingsperiode
wordt aanbevolen om de tijdschakelaar van de haard te
deactiveren (in de OFF-positie te zetten)�
6�5 DE ACHTERSTE VENTILATOREN
AANSLUITEN OP EEN EXTERNE
THERMOSTAAT
Op het achterop de haard gemonteerde blok kunnen
twee
externe
thermostaten
zodat de achterste ventilatoren kunnen worden in- en
uitgeschakeld aan de hand van de op de thermostaat
ingestelde temperatuur.
Om van deze functie gebruik te maken moet op het
paneel van de twee achterste ventilatoren de ON-positie
geactiveerd zijn.
De thermostaat voor de ventilator aan de linkerkant
wordt aangesloten op klemmen 3 en 4 van het blok.
De thermostaat voor de ventilator aan de linkerkant
wordt aangesloten op klemmen 5 en 6 van het blok.

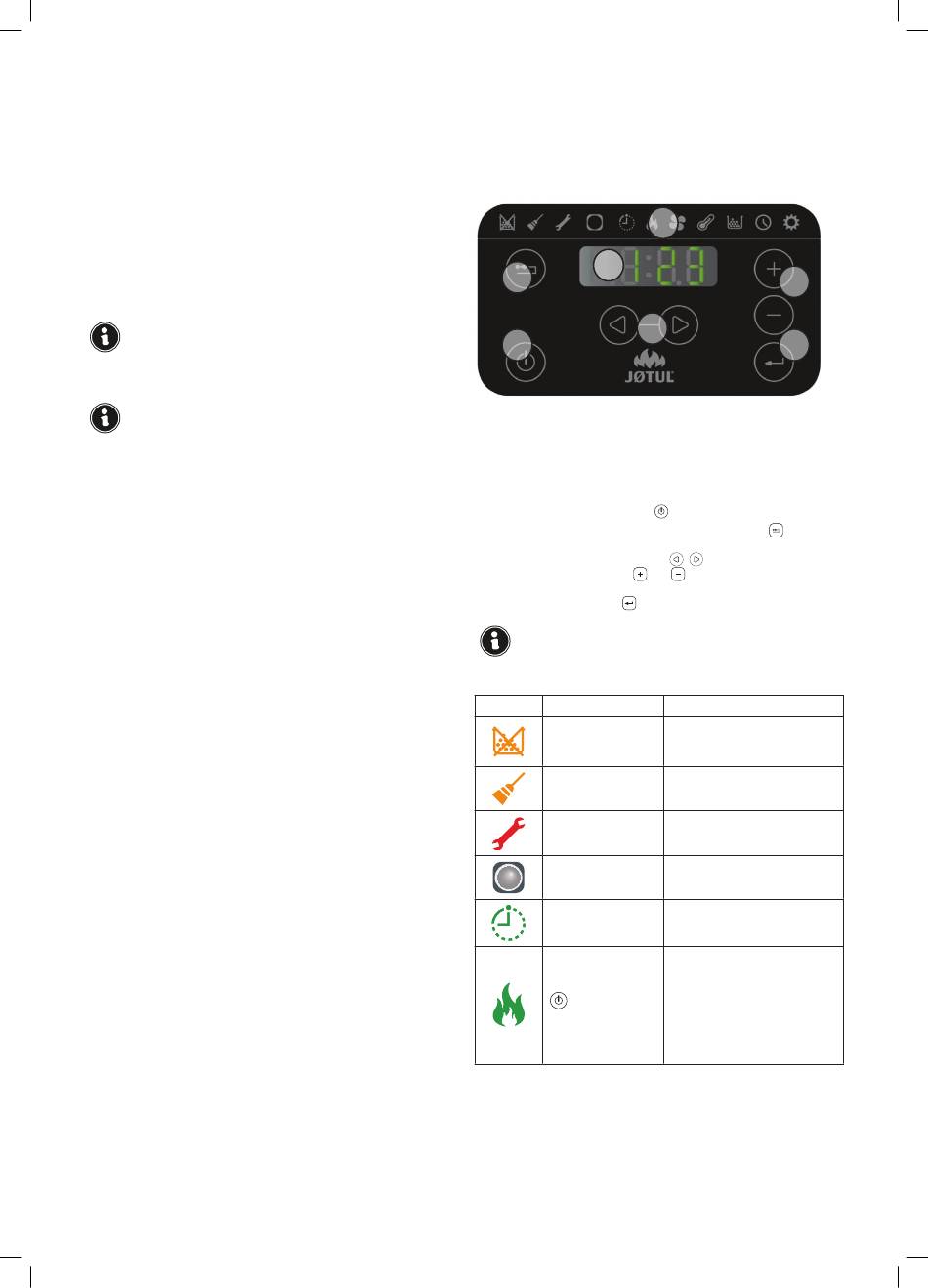

7�1 BEDIENINGSPANEEL
worden
aangesloten
7�1�1 Ledlampjes voor de staat van de haard
ICOON
NEDERLANDS
7 BESCHRIJVING VAN DE
HAARD
A
B
D
E
C
Aanduiding van het bedieningspaneel:
A) bovenste deel met ledlampjes voor de staat van
de haard en verlichte iconen die de afzonderlijke
functies aanduiden,
B) ledscherm,
C) ontbrandingsknop
,
D) knop "Annuleren" en alarm weergeven
E) twee pijltjesknoppen om te navigeren door
verschillende menu's
F) twee knoppen
en
modificatie van werkingsparameters,
G) erstuurknop
voor het bevestigen van parameters
en keuzes.
Omdat dit een aanraakpaneel is, hoeven de knoppen alleen
maar te worden ingedrukt om ze te activeren�
MEDEDELING
Pellets bijna op
De pelletbak moet worden
bijgevuld.
Onderhoud
Er moet onderhoud worden
gepleegd.
Ondersteuning
Het alarm is ingeschakeld.
Ontvanger voor
Ontvangt bevelen van de af-
afstandsbediening
standsbediening (optioneel).
Tijdschakelaar
De tijdschakelaar is ingescha-
geactiveerd
keld.
Ledlampje voor de
Het ledlampje brandt: de
staat van de haard
haard is ingeschakeld.
(naast
de
knop
Het ledlampje knippert: de
)
haard wordt ontbrandt of
staat in de standbymodus.
Het ledlampje is uit: de haard
is uitgeschakeld.
F
G
Abf� 7�1
,
,
dtoegang tot submenu's en
BESCHRIJVING
59
