Aansluitschema
Functie beschrijving:

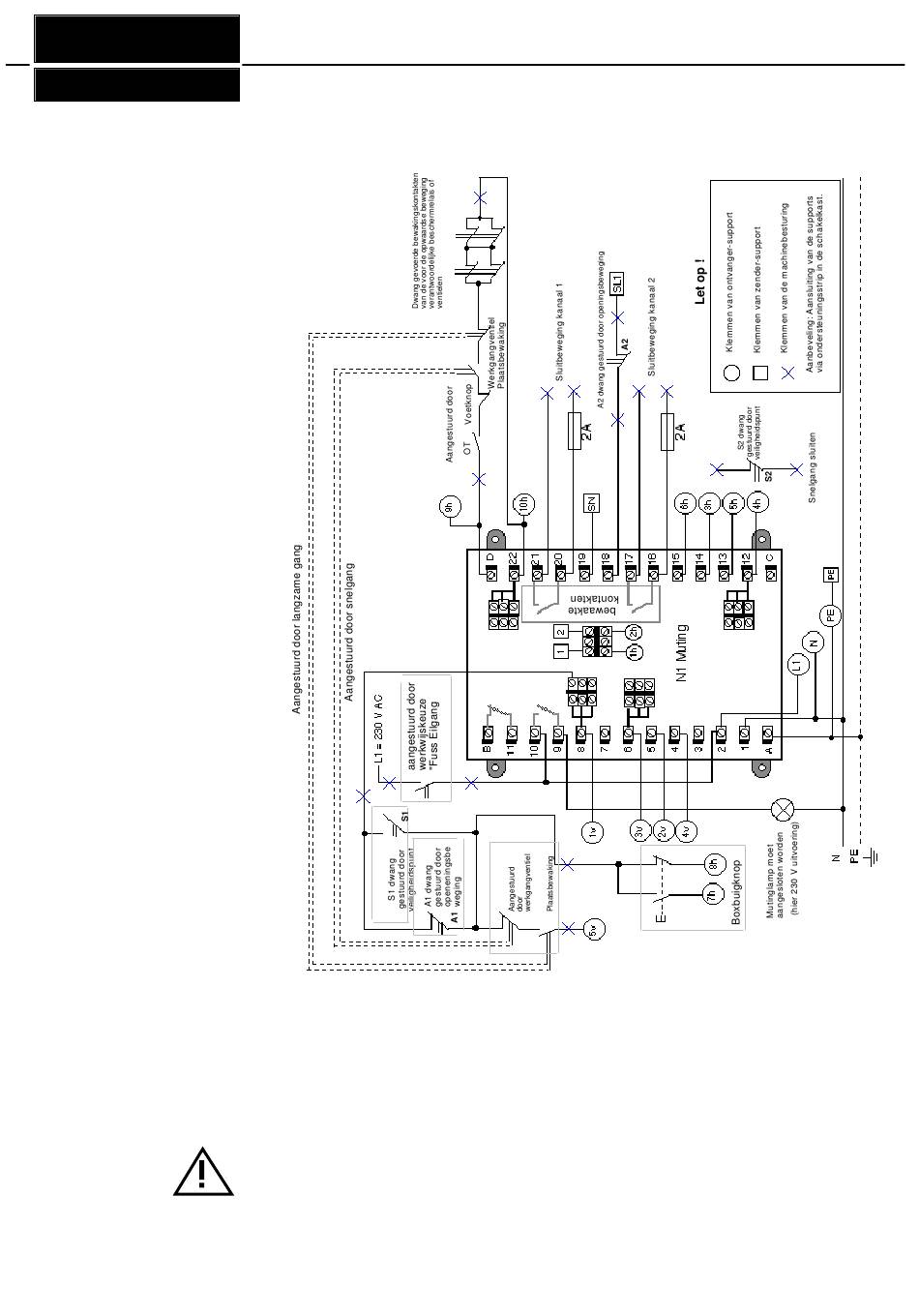

Aansluitschema AKAS met schakelunit LSUW N1 Muting 230 VAC
Beveiliging van een Afkantpers
De overbrugging volgt zolang de kontakten van de
AKAS ontvangers 1V-2V en
3V-4V gesloten zijn. Tijdens deze situatie kan de
afkantpersbeveiliging AKAS onderbroken worden,
zonder dat de gevaaropleverende beweging gestopt
wordt.
De gevaaropleverende beweging wordt geschakeld,
als één of meer stralen van de afkantpersbeveiliging
AKAS onderbroken en niet gelijktijdig via het
mutingsignaal van de machinebesturing overbrugd
worden. Deze onderbreking is ontoelaatbaar.
De kontakten 20-21 en 16-17 schakelen de ventielen
of
de
beschermrelais
van
opwaardsebeweging verantwoordelijke ventielen af.
Het gesloten kontakt S1 zorgt ervoor, dat het AKAS
gemutet blijft, ook als binnen het veiligheidsgebied
van 23 mm de pers in de langzame gang op en neer
gaat.
Ter controle van de voor het veiligheidspunt
verantwoordelijke
beschermrelais
Electrische aansluiting
breekkontakt S2 in snelgangpad geschakeld.
Mocht het beschermrelais van het veiligheidspunt
blijven hangen, dan zorgt het geopende kontakt S2
voor een onderbreking van het snelgangpad, zodat de
pers alleen nog in langzame gang voortbeweegt.
De kontakten A1 en S1 beeindigen de boxbuig- en
mutingfunctie bij openen na overschrijding van het
veiligheidspunt. Tegelijkertijd schakelt kontakt A2 de
zender af en onderbreekt daardoor het AKAS.
Een herstart is dan bij een vrije afkantpersbeveiliging
de
voor
de
AKAS door verbinden en onderbreken van de klemmen
D en 22 mogelijk.
De mutinglamp moet aangesloten worden, omdat
deze door de schakelunit bewaakt wordt en bij
defect of niet aangesloten zijn een muten van de
ontvanger niet mogelijk is.
Let op hoofdstuk 7.6.
wordt
het
7
7.4
Mutingfunctie
