Afstand tussen de persingen
Z-maten
3.3.4
Benodigd gereedschap
Easytop-kogelkraan Sanpress Inox-persaansluitingen, 3-delig met SC-Contur
AANWIJZING!
Ondichte persverbindingen door te korte
buizen!
Wanneer twee persfittingen op een buis zonder afstand
tegen elkaar worden geplaatst, mag de buis niet te kort
zijn. Wanneer de buis bij het persen niet tot de geplande
insteekdiepte in de persfitting steekt, kan de persverbin‐
ding ondicht raken.
Bij buizen met de diameter d15–28 moet de lengte van de
buis minstens overeenkomen met de totale insteekdiepte
van beide persfittingen.

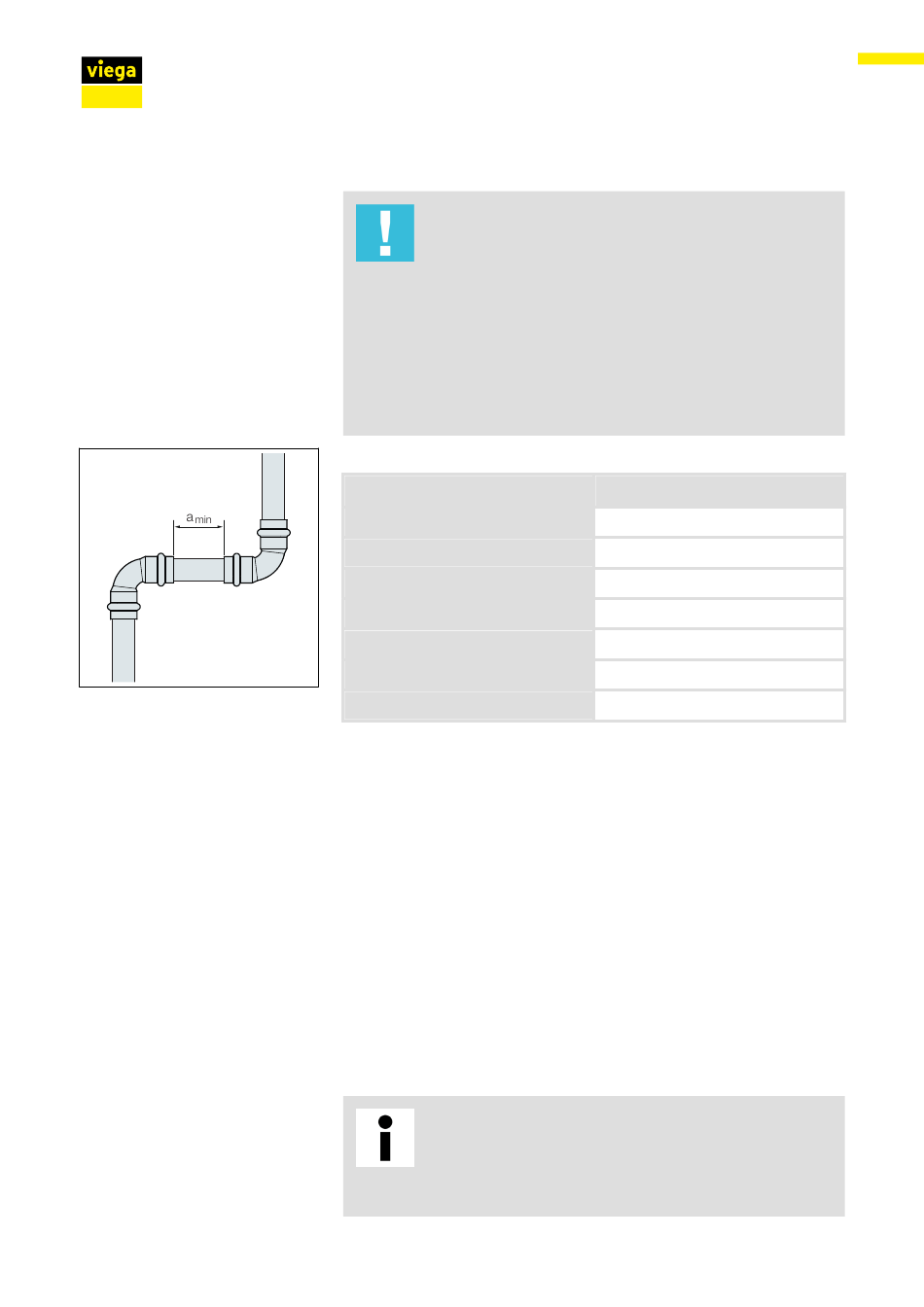

Minimum afstand bij persbekken d15–54
d
15
18
22
28
35
42
54
De Z-maten vindt u op de overeenkomstige productpagina in de online-
catalogus.
Voor het vervaardigen van een persverbinding is het volgende gereed‐
schap nodig:
Buissnijder of metaalzaag met fijne tanden
n
Ontbramer en gekleurde pen voor het aantekenen
n
Persmachine met constante perskracht
n
Persbek of persring met bijbehorende zwenkbek passend bij de
n
buisdiameter en met een geschikt profiel
Voor het persen adviseert Viega het gebruik
van Viega systeemgereedschap.
Dit Viega systeempersgereedschap is speciaal ontwikkeld
voor de verwerking van Viega persfittingsystemen en
hierop afgestemd.
Gebruik
a
[mm]
min
0
0
0
0
10
15
25
19
