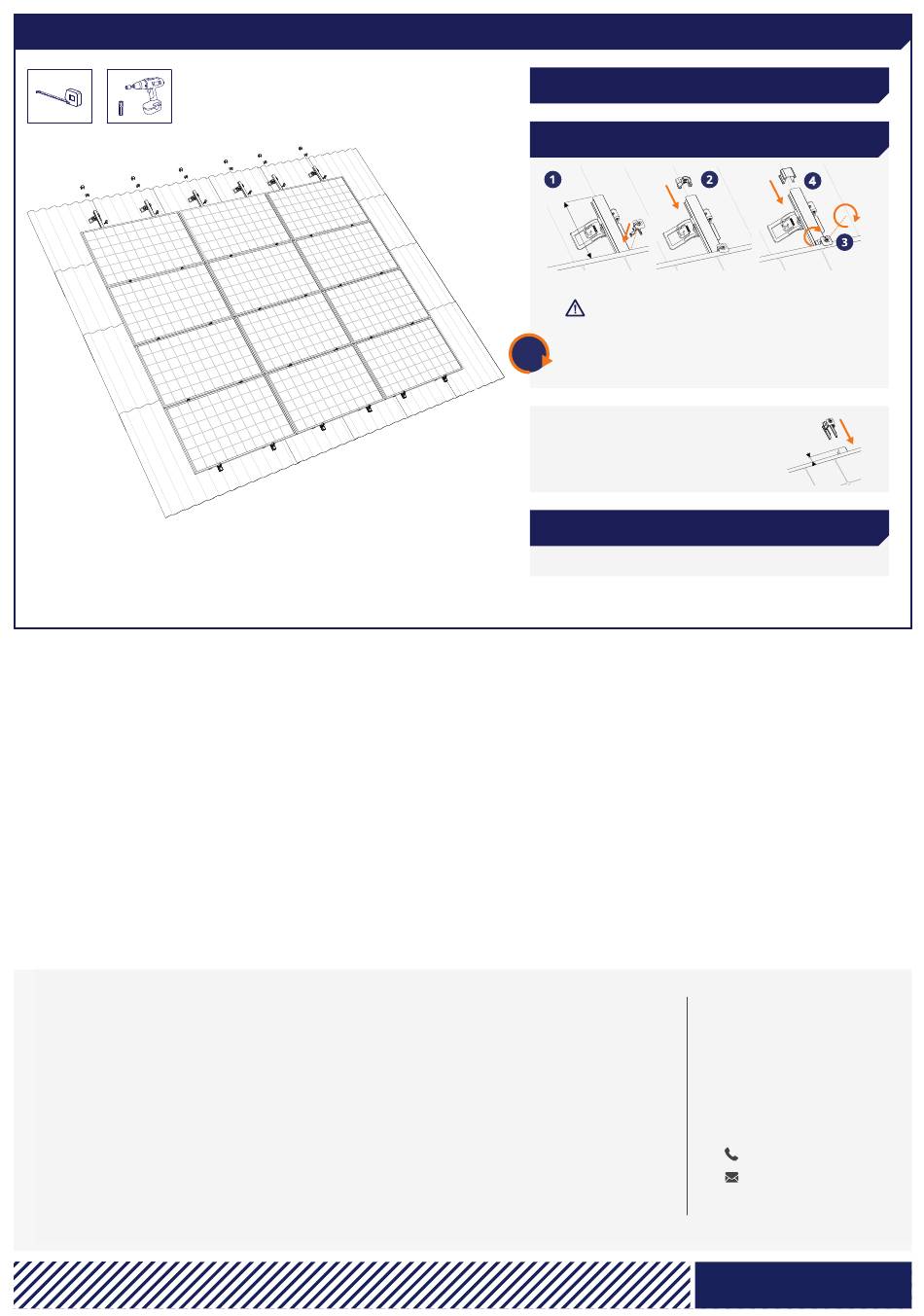

9 AFMONTEREN EERSTE RIJ EN MEERDERE RIJEN NAAST ELKAAR
BETROUWBAAR
INNOVATIEF
13-07-2022
SNEL
MAAK DE KLIK MET ESDEC
Esdec ontwikkelt, produceert en levert sinds
2004 professionele montagesystemen voor
zonnepanelen op daken. ClickFit en FlatFix zijn
geïnspireerd door de installateur die regelmatig
zonnepanelen plaatst. Gemakkelijk, snel en
betrouwbaar installeren met innovatieve,
hoogwaardige en duurzame montagesystemen;
dat maakt Esdec mogelijk.
1 BEVESTIG HET BOVENSTE ZONNEPANEEL OP DE
RAILS
2 BEVESTIG DE MODULEKLEM EN SCHUIF DE EIND-
KLEMSTEUN EN EINDKAP OP DE RAIL
Click!
x
1. Bevestig de moduleklem op de rail.
Let op:
De rail moet min. 80 mm uitsteken.
2. Schuif de eindklemsteun op de rail.
4,5
3. Draai het lipje van de moduleklem en schroef de
Nm
moduleklem vast.
4. Bevestig de eindkap
Toepassing van de volledige eindkap is
ook mogelijk. Houd hiervoor 20-35 mm
vrij.
3 BEVESTIG DE REST VAN DE ZONNEPANELEN TEGEN
DE RIJ AAN, OM HET VELD AF TE MAKEN
Herhaal stap 7 - 9 om de rijen af te maken.
4
20 - 35 mm
