DR5052 DIGITURN

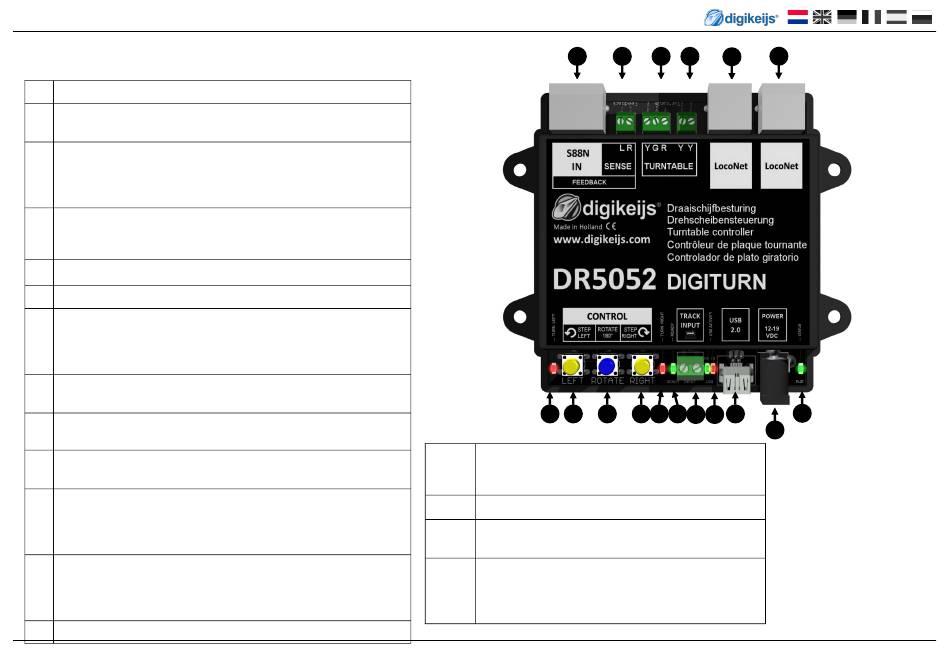

2.3.0 Hardware overzicht DR5052
1
S88N IN Aansluiting S88 Terugmelding modules
2
L R Aansluiting Meetspanning Meetspoorsporen (zie aansluitvoor-
beelden)
3
Aansluiting draaischijf Motorregeling
Y =
gele draad
(Kleurencode Fleischmann draaischijf)
G =
grijze
draad
(Kleurencode Fleischmann draaischijf)
R =
rode
draad
(Kleurencode Fleischmann draaischijf)
4
Aansluiting brug-spoor (podiumbaan)
Y = gele draad
(Kleurencode Fleischmann draaischijf)
Y = gele draad
(Kleurencode Fleischmann draaischijf)
5
LocoNet® aansluiting 1
6
LocoNet® aansluiting 2
7
LED (drie knipperende cycli bij het linksafslaan)
rode
schneller Blinktakt
drehen schnelle Geschwindigkeit
mittler Blinktakt
drehen langsame Geschwindigkeit
langsamer Blinktakt
anhalten (Pos. langsam anfahren)
8
Drukknop Step Left
Draai de draaischijf een rail op een oprit naar links
9
Drukknop Rotate
Draai de draaischijf 180 graden rond
10 Drukknop Step Right
Draai de draaischijf een railaansluiting naar rechts.
11
rode
LED (drei Blinktakte bei Drehbewegung rechts)
schneller Blinktakt
drehen schnelle Geschwindigkeit
mittler Blinktakt
drehen langsame Geschwindigkeit
langsamer Blinktakt
anhalten (Pos. langsam anfahren)
12
groene
LED
brandt
Brug staat stil, positie bereikt
uit
Brug draait
Korte flits
Oprit gedetecteerd
13 Track Input
K en J
www.digikeijs.com
® R-Bus, B-Bus are trademarks which are registered in the name of Modelleisenbahn GmbH. XpressNet and RS-Bus is a trademark registered in the name of Lenz
Stand 2021-07-06
1
2
7
8
9
USB Status LED
14
groen
RX
rood
TX
15
USB 2.0 Anschluss
16
Externe Spannungsversorgung
DC 16-19V 2A min.
17
groen
LED Status (zwei Blinktakte)
Langz. knipper
Alles OK
Snel knipper
Geen railspanning en/of signaal en/of
externe spanning aanwezig.
3
4
5
6
10
11
12
15
17
13 14
16
P 6
