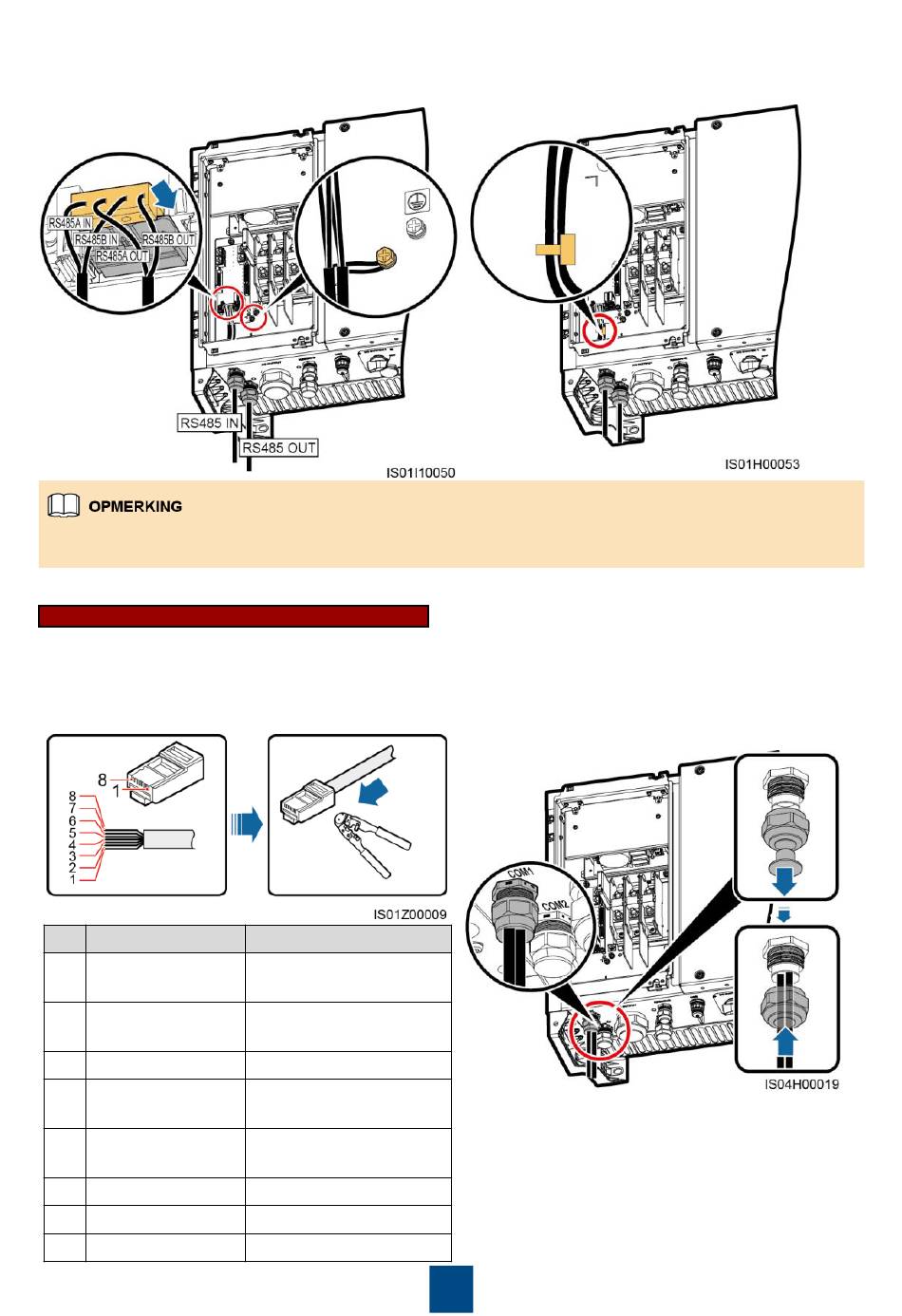

4. Breng de aansluitsokkel aan op het aansluitblok
en sluit de afschermlaag aan op het massapunt.
Wanneer u de afgeschermde kabel aansluit, moet u kiezen of u de OT-aansluiting wilt krimpen op
basis van de lokale vereisten.
6. Draai de afdichtmoer van het schroefdraadborgmiddel vast en dicht de waterdichte aansluiting af.
Aansluiting RJ45-netwerkverbinding
U wordt aanbevolen om om een CAT 5e voor buiten afgeschermde netwerkkabel met een
buitendiameter van minder dan 9 mm en inwendige weerstand niet groter dan 1,5 ohm/10 m,
evenals afgeschermde RJ45-aansluiting.
1. Maak een RJ45-aansluiting.
Nr. Kleur
1
Wit-en-oranje
2
Oranje
3
Wit-en-groen
4
Blauw
5
Wit-en-blauw
6
Groen
7
Wit-en-bruin
8
Bruin
Pin-definitie
RS485A, RS485
differentieel signaal+
RS485B, RS485
differentieel signaal-
NVT
RS485A, RS485
differentieel signaal+
RS485B, RS485
differentieel signaal-
NVT
NVT
NVT
5. Zet de communicatiekabel vast.
2. Voer de kabel door de waterdichte aansluiting.
13
