Pagina 1: Inhoudsopgave
Buiteninstallatie / NEMA 3R-set voor Rittal--behuizingen Installatie op voet Ingangsplaatopties installeren Installatie van afscherming netvoeding voor frequentieomvormers 4 Elektrische installatie Elektrische installatie Voedingsaansluitingen Aansluiten op de netvoeding Zekeringen Motorisolatie Motorlagerstromen Stuurkabelroute Elektrische installatie, stuurklemmen MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 2 16-** Data-uitlezingen 18-** Info & uitlez. 20-** Omvormer met terugkoppeling 21-** Uitgebr. met terugk. 22-** Toepassingsfuncties 23-** Tijdgebonden functies 25-** Compr.regelaar 26-** Analoge I/O-optie MCB 109 28-** Compressorfuncties 7 Algemene specificaties MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 3 ADAP-KOOL ® Drive AKD 102 High Power Inhoud 8 Problemen verhelpen Alarmen en waarschuwingen Lijst met alarmen/waarschuwingen Trefwoordenregister MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 4 ® 1 Hoe gebruikt u deze bedieningshandleiding ADAP-KOOL Drive AKD 102 High Power MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 5: Hoe Gebruikt U Deze Bedieningshandleiding
Danfoss behoudt zich het recht voor om deze publicatie op ieder moment te herzien en de inhoud te wijzigen zonder nadere kennisgeving of enige verplichting om eerdere of huidige gebruikers te informeren over dergelijke aanpassingen of wijzigingen.
Pagina 6: Afkortingen En Standaarden
Pa = N/m² psi, psf, ft water Nominale uitgangsstroom van de inverter Toeren per minuut Afhankelijk van grootte Temperatuur tijd s, u Koppelbegrenzing Spanning Tabel 1.1: Tabel met afkortingen en standaarden MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 7: Veiligheid
Tijdens de systeemtest moet in ieder geval de werking van het systeem bij storingen met betrekking tot stuur- signalen (analoge en digitale signalen en seriële communicatie) worden getest. Neem contact op met Danfoss voordat u gebruikmaakt van de brandmodus. •...
Pagina 8: Voordat U Begint Met Reparatiewerkzaamheden
Spanning Vermogenscapaciteit Min. wachttijd 380-480 V 110-250 kW 20 minuten Houd er rekening mee dat er hoge spanningen op de DC-tussenkring kunnen staan, zelfs wanneer alle LED's uit zijn. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 9: Installatie Op Grote Hoogtes (Pelv)
Installatie op grote hoogtes: 380-480 V: voor hoogtes boven 3000 m dient u contact op te nemen met Danfoss in verband met PELV. 525-690 V: voor hoogtes boven 2000 m dient u contact op te nemen met Danfoss in verband met PELV.
Pagina 10: It-Net
Voor 690 V-omvormers met IT-net en geaarde driehoekschakeling (één zijde geaard) mag de netspanning tussen fase en aarde wel hoger zijn dan 760 V. RFI Filter Par. 14-50 kan worden gebruikt om interne RFI-condensators af te schakelen van aarde. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 11 2.1.11 Afvoerinstructie Apparatuur die elektrische componenten bevat mag niet als huishoudelijk afval worden afgevoerd. Dergelijke apparatuur moet apart worden afgevoerd als elektrisch en elektronisch afval volgens de geldende lokale voorschriften. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 12 ® 3 Mechanische installatie ADAP-KOOL Drive AKD 102 High Power MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 13: Mechanische Installatie
Programmeren De framegrootte hangt af van het type behuizing, het vermogensbereik en de netspanning Afbeelding 3.1: Schematische weergave van de basisinstal- latie inclusief net, motor, start/stoptoets en potentiometer voor snelheidsafstelling. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 14: Vóór De Installatie
Voordat wordt begonnen met uitpakken, verdient het aanbeveling om de frequentieomvormer zo dicht mogelijk bij de uiteindelijke installatieplek te brengen. Verwijder de doos en laat de frequentieomvormer zo lang mogelijk op het pallet staan. De doos bevat een boormal voor de bevestigingsgaten voor D-behuizingen.framegrootte D. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 15: Hijsen
De maximumdiameter van de stang bedraagt 2,5 cm (1 inch). De hoek tussen de bovenzijde van de omvormer en de hijskabel moet minimaal 60° bedragen. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 16 ® 3 Mechanische installatie ADAP-KOOL Drive AKD 102 High Power MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 17 ® ADAP-KOOL Drive AKD 102 High Power 3 Mechanische installatie MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 18: Mechanische Afmetingen
– 110% overbelas- 45-160 kW bij 690 V 200-400 kW bij 690 V 45-160 kW bij 690 V 200-400 kW bij 690 V tingskoppel (525-690 V) (525-690 V) (525-690 V) (525-690 V) MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 19: Mechanische Installatie
Afbeelding 3.4: Ruimte aan voorzijde van framegrootte D1 en D2 met IP 21/IP 54 behuizing. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 20 Alle kabelklemmen/schoenen moeten binnen de breedte van de stroomrail gemonteerd worden MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 21: Klemposities - Framegrootte D
Houd er rekening meer dat de voedingskabels zwaar en moeilijk te buigen zijn. Bedenk wat de beste positie voor de frequentieomvormer is met het oog op een eenvoudige installatie van de kabels. Framegrootte D is leverbaar met standaard ingangsklemmen of werkschakelaar. Alle klemafmetingen zijn te vinden in de onderstaande tabel. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 22 255 (10.0) 196 (7.7) 192 (7.6) 189 (7.4) 185 (7.3) 260 (10.2) 273 (10.7) 260 (10.2) 273 (10.7) Tabel 3.1: Kabelposities zoals aangegeven in bovenstaande afbeeldingen. Mechanische afmetingen in mm. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 23: Koeling En Luchtcirculatie
De ventilator kan om de volgende redenen werken: DC-houd Voormagn DC-rem 60% van nominale stroom is overschreden Specifieke temperatuur koellichaam overschreden (afhankelijk van omvormervermogen) Wanneer de ventilator is gestart, zal deze minimaal 10 minuten actief zijn. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 24 Afbeelding 3.11: Reductie frame D t.o.v. drukverandering Luchtstroming omvormer: 765 m /u. (450 cfm) Afbeelding 3.12: Reductie frame E t.o.v. drukverandering (kleine ventilator), P250T5 en P355T7-P400T7 Luchtstroming omvormer: 1105 m /u. (650 cfm) MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 25: Wandmontage - Ip 21 (Nema 1) En Ip 54 (Nema 12) Eenheden
Laat de frequentieomvormer schuin tegen de wand hangen en bevestig de bovenste bouten. Draai de vier bouten vast om de frequentieomvormer stevig aan de wand te bevestigen. Afbeelding 3.13: Hijsmethode voor wandbevestiging van omvormer MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 26 (trip) bij alarm 69, Temp. Temp. voed.krt Afbeelding 3.14: Voorbeeld van juiste installatie van de doorvoerplaat. Framegrootte D1 + D2 Kabeldoorvoer gezien vanaf de onderzijde van de frequentieomvormer – 1) Netvoedingszijde 2) Motorzijde MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 27 Verwijder de twee schroeven aan de voorzijde. • Plaats het spatscherm en plaats de schroeven terug. • Draai de schroeven vast met een aanhaalmoment van 5,6 Nm (50 in.-lb). Afbeelding 3.15: Installatie spatscherm MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 28: Opties Installeren Op Locatie
(bijv. Rittal Therm-software). Als de omvormer de enige warmtegenererende component in de behuizing is, moet de luchtstroming voor framegrootte D3 en D4 bij een omgevingstemperatuur van 45 °C minimaal 391 m /u. (230 cfm) zijn. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 29: Buiteninstallatie / Nema 3R-Set Voor Rittal--Behuizingen
45 °C voor de omvormers D3 en D4 391 m /u. (230 cfm). MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 30: Bestelgegevens
Er is één montagevoet die geschikt is voor frame D1 én D2. Het bestelnummer hiervoor is 176F1827. De montagevoet is standaard voor frame E1. Afbeelding 3.18: De omvormer op de voet bevestigen MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 31: Ingangsplaatopties Installeren
IP 00/Chassis-versies omdat deze standaard zijn uitgerust met een metalen afdekking. Deze afschermingen voldoen aan de VBG-4- eisen. Bestelnummers: Frame D1 en D2 : 176F0799 175R5923 Zie instructieblad voor meer informatie. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 32 ® 4 Elektrische installatie ADAP-KOOL Drive AKD 102 High Power MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 33: Elektrische Installatie
Schakelfrequentie worden ingesteld in overeenstemming met de instructies in Par. 14-01 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 34 Afbeelding 4.1: Compact IP 21 (NEMA 1) en IP 54 (NEMA 12), framegrootte D1 Afbeelding 4.2: Compact IP 21 (NEMA 1) en IP 54 (NEMA 12) met werkschakelaar, zekering en RFI-filter, framegrootte D2 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 35 Ventilatorzekering (zie zekeringtabellen voor onderdeelnummer) Aarde netvoeding Loadsharing Motor Afbeelding 4.3: Compact IP 00 (Chassis), framegrootte D3 Afbeelding 4.4: Compact IP 00 (Chassis) met werkschakelaar, zekering en RFI-filter, framegrootte D4 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 36 D Afbeelding 4.6: Positie van aardklemmen IP 21 (NEMA type 1) en IP 54 (NEMA type 12) D2 en D4 worden getoond als voorbeelden. D1 en D3 zijn vergelijkbaar. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 37: Extra Beveiliging (Rcd)
(volgens IEC 61800-3. VLT on IT mains, MN.90.CX.02 Zie ook de toepassingsnotitie Het is belangrijk om isolatiebewaking toe te passen die samen met vermogenselektronica kan worden gebruikt (IEC 61557-8). MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 38: Afgeschermde Kabels
De aansluitingen kunnen worden gemaakt met behulp van kabelpakkingen of -klemmen: • EMC-kabelpakkingen: standaard verkrijgbare kabelpakkingen kunnen worden gebruikt voor een optimale EMC-aansluiting. • EMC-kabelklemmen: de frequentieomvormer wordt geleverd inclusief kabelklemmen om een eenvoudige aansluiting mogelijk te maken. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 39: Loadsharing
Voor loadsharing is extra apparatuur nodig en moeten veiligheidsmaatregelen worden getroffen. Zie de instructies voor loadsharing MI.50.NX.YY voor meer informatie. Houd er rekening mee dat de werkschakelaar de frequentieomvormer niet mag isoleren vanwege de DC-tussenkringaansluiting. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 40: Afscherming Tegen Elektrische Ruis
100 en 101. Als beveiliging moet een zekering van 5 A worden gebruikt. In UL-toepassingen moet een zekering van het type Littelfuse KLK-5 of vergelijkbaar worden gebruikt. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 41: Zekeringen
Kortsluitbeveiliging: De frequentieomvormer moet worden beveiligd tegen kortsluiting om elektrische gevaren of brand te voorkomen. Danfoss raadt het gebruik van onder- staande zekeringen aan om onderhoudspersoneel en apparatuur te beschermen in geval van een interne storing in de omvormer. De frequentieomvormer biedt een algehele beveiliging tegen kortsluiting in de motoruitgang.
Pagina 42: Motorisolatie
Probeer ervoor te zorgen dat de lijnspanning is gebalanceerd ten opzichte van de aarde. Dit kan lastig zijn bij IT-, TT- en TN-CS-systemen of systemen met één zijde geaard. Gebruik een dU/dt-filter of sinusfilter. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 43: Stuurkabelroute
Bij de NEMA 1 eenheid moet een afdekplaat worden verwijderd. Setnummer voor bovenaansluiting veldbus: 176F1742 Afbeelding 4.9: Bovenaansluiting voor veldbus. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 44: Toegang Tot Stuurklemmen
Alle klemmen naar de stuurkabels bevinden zich onder het LCP. Ze kunnen worden bereikt door de deur te openen van de IP 21/ 54-versie of de afdekkingen te verwijderen van de IP 00-versie . MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 45: Elektrische Installatie, Stuurklemmen
Verwijder de schroevendraaier. De kabel is nu gemonteerd in de klem. Om de kabel van de klem te verwijderen: Steek een schroevendraaier in het vierkante gat. Trek de kabel los. 1) Max. 0,4 x 2,5 mm MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 46: Aansluitvoorbeelden
Klem 37 = Veilige stop 4.2.2 Pulsstart/stop Klem 18 digitale ingang Pulsstart Klem 18 = Par. 5-10 Klem 27 digitale ingang Stop geïnv. Klem 27= Par. 5-12 Klem 37 = Veilige stop MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 47: Snelheid Omh./Omlaag
Klem 53, lage spanning = 0 Volt Klem 53, hoge spanning = 10 Volt Klem 53 lage ref./terugkopp. waarde = 0 tpm Klem 53, hoge ref./terugkopp. waarde = 1500 tpm Schakelaar S201 = UIT (U) MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 48: Elektrische Installatie - Aanvullend
De digitale en analoge ingangen en uitgangen moeten afzonderlijk worden aangesloten op de gemeenschappelijke ingangen (klem 20, 55, 39) van de frequentieomvormer om te voorkomen dat aardstroom van deze groepen andere groepen beïnvloedt. Het inschakelen van de digitale ingang kan bij- voorbeeld het analoge ingangssignaal verstoren. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 49 Sluit de draden aan zoals aangegeven in de Bedieningshandleiding voor de frequentieomvormer. Vergeet niet om de afscherming op de juiste wijze aan te sluiten om te zorgen voor optimale elektrische immuniteit. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 50: Schakelaar S201, S202 En S801
Zorg er bij het wijzigen van de functie van S201, S202 of S801 voor dat u hierbij niet te veel kracht gebruikt. Het wordt aanbevolen om de LCP-bevestiging (frame) te verwijderen wanneer u de schakelaars wilt bedienen. Bedien de schakelaars niet terwijl er spanning staat op de frequentieomvormer. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 51: Uiteindelijke Setup En Test
AMA onderbreken tijdens de procedure Druk op de [Off]-toets – de frequentieomvormer komt in de alarmmodus terecht en op het display wordt aangegeven dat de AMA is beëindigd door de gebruiker. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 52 Aan de hand van dit nummer en de beschrijving van het alarm kunt u het probleem oplossen. Vergeet niet om dit nummer en de alarmbeschrijving te vermelden als u contact opneemt met Danfoss voor assistentie. Het mislukken van een AMA wordt vaak veroorzaakt doordat de gegevens van het motortypeplaatje niet goed worden overgenomen of omdat er een te groot verschil bestaat tussen het motorvermogen en het vermogen van de frequentieomvormer.
Pagina 53: Extra Aansluitingen
Thermische motorbeveiliging kan ook worden gerealiseerd met behulp van de PTC-thermistoroptiekaart, MCB 112. Deze kaart is ATEX-gecertificeerd voor het beveiligen van motoren in explosieve omgevingen, Zone 1/21 en Zone 2/22. Zie de Design Guide voor meer informatie. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 54 ® 5 Bediening van de frequentieomvormer ADAP-KOOL Drive AKD 102 High Power MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 55: Bediening Van De Frequentieomvormer
Regel 1-2: bedieningsinformatie over gegevens die door de gebruiker zijn gedefinieerd of geselecteerd. Er kan maximaal één extra regel worden toegevoegd met de toets [Status]. Statusregel: statusmeldingen met tekst. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 56: Statusdisplay
In het voorbeeld zijn Snelheid, Motorstroom, Motorvermogen en Fre- quentie als variabelen geselecteerd in de eerste en tweede regel. 1.1, 1.2 en 1.3 zijn klein weergegeven. 2 is groot weergegeven. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 57: Aanpassing Contrast Display
De On-LED gaat branden wanneer de frequentieomvormer spanning van een netvoeding, DC-bus of externe 24 V-voeding krijgt. Tegelijkertijd is de achtergrondverlichting aan. • Groene LED/On: geeft aan dat de besturingssectie is ingescha- keld. • Gele LED/Warn.: geeft een waarschuwing aan. • Knipperende rode LED/Alarm: geeft een alarm aan. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 58: Menutoetsen
De [Alarm log]-toets op het LCP geeft toegang tot zowel de Alarmlog als de Onderhoudslog. [Back] brengt u een stap of laag terug in de navigatiestructuur. [Cancel] annuleert uw laatste wijziging of commando, zolang het display niet is gewijzigd. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 59: Navigatietoetsen
Setupselectie lsb – Setupselectie msb • Stopcommando via seriële communicatie • Snelle stop • DC-rem Externe stopsignalen die via stuursignalen of een seriële bus worden geactiveerd, zullen een 'start'-commando via het LCP onderdruk- ken. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 60: Busafsluiting
De RS 485-bus moet aan beide uiteinden worden afgesloten met een weerstandsnetwerk. Als de omvormer het eerste of laatste toestel in de RS 485- lus is, moet schakelaar S801 op de stuurkaart in de aan-positie (ON) worden gezet. Schakelaar S201, S202 en S801 Zie de sectie voor meer informatie. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 61: Een Pc Aansluiten Op De Frequentieomvormer
5.1.5 Hulpprogramma's voor de pc MCT 10 setup-software voor de pc Alle frequentieomvormers zijn uitgerust met een seriële-communicatiepoort. Danfoss levert een hulpprogramma voor de pc voor communicatie tussen Beschikbare publicaties pc en frequentieomvormer, de MCT 10 setup-software. Zie de sectie voor meer informatie over dit hulpmiddel.
Pagina 62: Instellingen Van De Frequentieomvormer Opslaan
Houd de [Main Menu]-toets 3 seconden ingedrukt om naar elke mogelijke parameter te gaan. LCP Copy Voor servicedoeleinden wordt aanbevolen om alle parameters te kopiëren naar het LCP; zie Par. 0-50 voor meer informatie Tabel 5.1: Tips en trucs MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 63: Snel Overzetten Van Parameterinstellingen Via Glcp
Druk op de [OK]-toets. De parameterinstellingen die in het GLCP zijn opgeslagen worden nu gekopieerd naar de frequentieomvormer, wat wordt aangegeven in de voortgangs- balk. Druk op [OK] als 100% is bereikt. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 64: Standaardinstellingen Herstellen Door Middel Van Initialisatie
2b. Druk op [Menu] terwijl het numerieke display (LCP 101) wordt ingeschakeld. 3. Laat de toetsen na 5 seconden los. 4. De frequentieomvormer is nu ingesteld volgens de standaard- instellingen. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 65: De Frequentieomvormer Programmeren
PI(D)-terugkoppeling. Tabel 6.1: Parametergroepen MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 66 Alle digitale en analoge in- en uitgangsklemmen zijn multifunctioneel. Alle klemmen zijn in de fabriek standaard ingesteld op functies die geschikt zijn voor de meeste ADAP-KOOL-toepassingen. Als er echter andere specifieke functies nodig zijn, moeten deze worden geprogrammeerd via parametergroep 5 of 6. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 67: Modus Snelmenu
Via [Quick Menu] kunnen de parameters voor de meeste ADAP-KOOL-toepassingen op eenvoudige wijze worden ingesteld. Als u op [Quick Menu] drukt, worden de diverse functies van het snelmenu weergegeven. Zie ook afbeelding 6.1 hieronder en tabel Q3-1 tot Q3-4 in onderstaande sectie Functiesetups MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 68: Aanduiding
Max. referentie 3-41 Ramp 1 aanlooptijd 3-42 Ramp 1 uitlooptijd 3-13 Referentieplaats 5-10 Klem 18 digitale ingang 1-29 Autom. aanpassing motorgeg. (AMA) Tabel 6.2: Parameters Snelle setup Afbeelding 6.1: Overzicht snelmenu MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 69: Koppelkarakteristiek
Deze parameter kan niet worden gewijzigd terwijl de motor loopt. Afhankelijk van de instelling van Regional Settings Motor Power [kW] Motor Power [HP] Par. 0-03 zal Par. 1-20 of Par. 1-21 onzicht- baar worden gemaakt. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 70 Voer de nominale motorsnelheid in overeenkomstig de gegevens van het motortypeplaatje. Deze gegevens worden gebruikt voor de berekening van motorcompensaties. Deze parameter kan niet worden gewijzigd terwijl de motor loopt. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 71 De waarde en eenheid voor de minimumreferentie kUnit* komen overeen met de gemaakte instellingen in Par. 1-00 Configuration Mode en Par. 20-12 Refe- rence/Feedback Unit Deze parameter wordt alleen gebruikt bij een regeling zonder terugkoppeling. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 72 Vrijloop, geïnv. logisch '0' is. De alarmmelding wordt ook actief via digitale uitgangen en relaisuitgangen als deze voor Ext. vergren- deling zijn geprogrammeerd. Het alarm kan worden gereset via een digitale ingang of de [Reset]- MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 73 Ramp 1 Ramp Up Time 1 in Par. 3-41 [22] Snelh. omlaag Vergelijkbaar met Snelh. omh. [21]. [23] Setupselectie bit 0 Selecteert een van de vier setups. Stel par. 0-10 in op Multi setup MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 74 Het ingangssignaal moet hoog zijn voordat de AKD 102 compressor 2 kan starten. [141] Comp. 3 omgek. interlock Het ingangssignaal moet hoog zijn voordat de AKD 102 compressor 3 kan starten. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 75 Deze parameter kan niet worden gewijzigd terwijl de motor loopt. Een volledige AMA moet zonder filter worden uitgevoerd, terwijl een beperkte AMA moet worden uitgevoerd met filter. Zie de sectie Toepassingsvoorbeelden > Automatische aanpassing motorgegevens in de Design Guide. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 76: Functiesetups
Druk op [OK]. Afbeelding 6.5: Stap 4: de Functiesetupopties worden weer- gegeven. Selecteer Q3-1 Alg. instellingen. Druk op [OK]. De parameters voor Functiesetups zijn ingedeeld in de volgende groepen: MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 77: Adap-Kool Lon
25-06 Aantal compressoren 20-42 Insch.waarde 25-20 Neutrale zone 25-21 + zone 25-22 - zone ® Zie ook de ADAP-KOOL Drive AKD 102 Programmeerhandleiding voor een uitgebreide beschrijving van de parametergroepen onder Functiesetups. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 78 Het actuele remvermogen dat naar een externe remweerstand wordt overgebracht. Weergegeven als momentele waarde. [1633] Remenergie/2 min. Het remvermogen dat naar een externe remweerstand wordt overgebracht. Het gemiddelde ver- mogen wordt voortdurend berekend voor de laatste 120 seconden. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 79 [1695] Uitgebr. statusw. 2 Een of meer statuscondities in hex-code (gebruikt voor seriële communicatie). [1696] Onderhoudswoord De bits geven de status voor de geprogrammeerde preventief-onderhoudsgebeurtenissen in para- metergroep 23-1* weer. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 80 ▲ ▼ toetsen op het LCP om een teken te wijzigen. Een teken kan worden tussengevoegd door ▲ ▼ de cursor tussen twee tekens te plaatsen en op te drukken. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 81 0 N/A* [0 - 0 N/A] Stelt de datum en tijd in waarop de zomertijd ingaat. De datum wordt ingesteld in de indeling die Date Format is geselecteerd in Par. 0-71 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 82: Configuratiemodus
ETR warning 1 [4] * ETR trip 1 ETR warning 2 ETR trip 2 ETR warning 3 ETR trip 3 ETR warning 4 [10] ETR trip 4 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 83 3 is geselecteerd. Voor de Noord-Amerikaanse markt: de functies van de ETR bieden bescherming volgens klasse 20 tegen overbelasting van de motor, conform NEC. Danfoss raadt een voedingsspanning van 24 V DC voor de thermistor aan. 1-93 Thermistor Source...
Pagina 84 No function [1] * Analog input 53 Analog input 54 Pulse input 29 Pulse input 33 [20] Digital pot.meter [21] Analog input X30/11 [22] Analog input X30/12 [23] Analog Input X42/1 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 85 Functie: 20.00 mA* [par. 6-22 - 20.00 mA] Voer de hoge stroomwaarde in die overeenkomt met de hoge referentie/terugkoppelwaarde die is Terminal 54 High Ref./Feedb. Value ingesteld in Par. 6-25 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 86 0 - Motorsnelh. hoge begr. (4-13 en 4-14) [138] Torque 4-20mA [139] Bus ctrl. 0-100%, (0-20 mA) [140] Bus ctrl. 4-20 mA : 0 - 100% [141] Bus ctrl t.o. 0-100%, (0-20 mA) MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 87 Een uitgangssignaal van 0 of 4 mA is vereist bij 0 Hz (0% van bereik) – stel Par. 6-51 in op 0% Terminal 42 Output Max Scale Een uitgangssignaal van 20 mA is vereist bij 50 Hz (50% van bereik) – stel Par. 6-52 in op 50% MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 88 Terminal 42 Output Max Scale Een uitgangssignaal van 10 mA is vereist bij Max. ref. (100% van bereik) – stel Par. 6-52 in op 200% (20 mA / 10 mA x 100% = 200%). MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 89: Switching Frequency
Pulse input 33 Analog input X30/11 Analog input X30/12 Analog Input X42/1 [10] Analog Input X42/3 [11] Analog Input X42/5 [100] Bus feedback 1 [101] Bus feedback 2 [102] Bus feedback 3 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 90 Deze parameter bepaalt de eenheid die wordt gebruikt voor de setpointreferentie en de terugkoppeling die door de PID-regelaar wordt gebruikt om de uitgangsfrequentie van de frequentieomvormer te regelen. Option: Functie: [60] * °C [160] °F MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 91 R507 [18] R402A [19] R404A [20] R407C [21] R407A [22] R407B [23] R410A [24] R170 [25] R290 [26] R600 [27] R600a [28] R744 [29] R1270 [30] R417A [31] Isceon 29 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 92 22-41 Minimum Sleep Time Range: Functie: 10 s* [0 - 600 s] Programmeer de gewenste minimumtijd die het systeem in de Slaapstand moet blijven. Deze functie heeft prioriteit over eventuele reactiveringscondities. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 93 De teller zal beginnen met tellen na een normaal startcommando (Start/Jog/Vasthouden). De timerfunctie zal worden onderdrukt door een Vrijloopcommando (geïnverteerd) of een Extern vergrendelcommando. Werkt niet in de compressorregelaarmodus. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 94 Bijvoorbeeld: wanneer het instelpunt -20 °C is en de NZ wordt ingesteld op 4 °C, wordt een zuigdruk toegestaan die overeenkomt met een temperatuurwaarde tussen -24 °C en -16 °C. Binnen deze zone zal er geen staging of destaging plaatsvinden. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 95 Hiermee wordt meteen ook de onderdrukkingsfunctie voor drukvallen uitge- schakeld. Wanneer de fijnafstelling is voltooid, moet de -Zone op de gewenste waarde worden ingesteld. Een initiële waarde van 3 °C wordt aanbevolen. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 96: Modus Hoofdmenu
Nadat u een parametergroep hebt geselecteerd, kunt u een parameter selecteren met behulp van de navigatietoetsen. Het middelste gedeelte van het GLCP-display toont het nummer en de naam van de parameter, evenals de geselecteerde parameterwaarde. Afbeelding 6.10: Displayvoorbeeld MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 97 De toets omhoog verhoogt de waarde en de toets omlaag ver- laagt de waarde. Plaats de cursor op de waarde die u wilt opslaan en druk op [OK]. Afbeelding 6.13: Displayvoorbeeld MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 98: Geïndexeerde Parameters Uitlezen En Programmeren
[OK] te drukken. Wijzig de waarde via de toetsen omhoog/omlaag. Druk op [OK] om de nieuwe instelling op te slaan. Druk op [Cancel] om te annuleren. Druk op [Back] om de parameter te verlaten. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 99: Parameterlijst
6-xx Analoog In/Uit 22-xx Toepassingsfuncties 8-xx Comm. en opties 23-xx Tijdgebonden functies 11-xx ADAP-KOOL Lon 24-xx Toepassingsfuncties 2 13-xx Smart Logic 25-xx Pack controller 26-xx Anal. I/O-optie MCB 109 28-xx Compressorfuncties MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 100 1 set-up TRUE Uint8 TimeOf- 0-82 Andere werkdagen Uitdrukkingslimiet 1 set-up TRUE TimeOf- 0-83 Andere niet-werkdagen Uitdrukkingslimiet 1 set-up TRUE VisStr[2 0-89 Uitlezing datum en tijd 0 NVT All set-ups TRUE MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 101: Belasting & Motor
Uint16 1-9* Motortemperatuur 1-90 Thermische motorbeveiliging [0] Geen bescherm. All set-ups TRUE Uint8 1-91 Ext. motor-ventilator [0] Nee All set-ups TRUE Uint16 1-93 Thermistorbron [0] Geen All set-ups TRUE Uint8 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 102 [0] Uit All set-ups TRUE Uint8 3-93 Max. begrenzing 100 % All set-ups TRUE Int16 3-94 Min. begrenzing All set-ups TRUE Int16 3-95 Aan/uitloopvertr. 1,000 NVT All set-ups TRUE TimD MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 103 TRUE Uint16 4-62 Bypass-snelh. naar [RPM] Uitdrukkingslimiet All set-ups TRUE Uint16 4-63 Bypass-snelh. tot [Hz] Uitdrukkingslimiet All set-ups TRUE Uint16 4-64 Semi-auto bypass setup [0] Uit All set-ups FALSE Uint8 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 104: Digitaal In/Uit
0,00% All set-ups TRUE 5-96 Pulsuitgang 29 time-outinstelling 0,00% 1 set-up TRUE Uint16 5-97 Pulsuitgang X30/6 busbest. 0,00% All set-ups TRUE 5-98 Pulsuitgang X30/6 time-outinst. 0,00% 1 set-up TRUE Uint16 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 105: Analoog In/Uit
Int16 6-62 Klem X30/8 max. schaling 100,00% All set-ups TRUE Int16 6-63 Klem X30/8 uitgang busbesturing 0,00% All set-ups TRUE 6-64 Klem X30/8 uitgang time-outinstelling 0,00% 1 set-up TRUE Uint16 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 106: Communicatie En Opties
0 NVT 1 set-up TRUE Uint16 11-91 AK-Service Pin [0] Uit 1 set-up TRUE Uint8 VisStr[3 11-98 Alarmtekst 0 NVT All set-ups FALSE 11-99 Alarmstatus 0 NVT All set-ups FALSE Uint8 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 107: Speciale Functies
Functie bij overtemperatuur [0] Uitsch. All set-ups TRUE Uint8 14-61 Functie bij inverteroverbel. [0] Uitsch. All set-ups TRUE Uint8 14-62 Geïnv. reductiestroom bij overbel. 95 % All set-ups TRUE Uint16 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 108 VisStr[20] 15-9* Parameterinfo 15-92 Ingest. parameters 0 NVT All set-ups FALSE Uint16 15-93 Gewijzigde param. 0 NVT All set-ups FALSE Uint16 15-99 Parameter metadata 0 NVT All set-ups FALSE Uint16 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 109 All set-ups FALSE Uint32 16-94 Uitgebr. statusw. 0 NVT All set-ups FALSE Uint32 16-95 Uitgebr. statusw. 2 0 NVT All set-ups FALSE Uint32 16-96 Onderhoudswoord 0 NVT All set-ups FALSE Uint32 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 110: Info & Uitlez
TRUE Uint16 20-94 PID integratietijd 30,00 s All set-ups TRUE Uint32 20-95 PID differentiatietijd 0,00 s All set-ups TRUE Uint16 20-96 PID diff. verst.limiet 5,0 NVT All set-ups TRUE Uint16 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 111: Uitgebr. Met Terugk
Uitgebr integr.tijd 3 10000,00 s All set-ups TRUE Uint32 21-63 Uitgebr diff.tijd 3 0,00 s All set-ups TRUE Uint16 21-64 Uitgebr dif. verst.limiet 3 5,0 NVT All set-ups TRUE Uint16 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 112: Toepassingsfuncties
Druk bij nom. snelheid 999999,000 NVT All set-ups TRUE Int32 22-89 Flow bij ontwerppunt 0,000 NVT All set-ups TRUE Int32 22-90 Flow bij nom snelh. 0,000 NVT All set-ups TRUE Int32 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 113: Tijdgebonden Functies
1,00 NVT 2 set-ups TRUE Uint32 23-82 Investeringskosten 0 NVT 2 set-ups TRUE Uint32 23-83 Energiebesparing 0 kWh All set-ups TRUE Int32 23-84 Kostenbesparing 0 NVT All set-ups TRUE Int32 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 114 Uint8 25-87 Interlock geïnverteerd 0 NVT All set-ups TRUE Uint16 25-9* Service 25-90 Compressor Interlock [0] Uit All set-ups TRUE Uint8 25-91 Handm. wisselen 0 NVT All set-ups TRUE Uint8 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 115: Analoge I/O-Optie Mcb
Int16 26-62 Klem X42/11 max. schaal 100,00% All set-ups TRUE Int16 26-63 Klem X42/11 uitgang busbesturing 0,00% All set-ups TRUE 26-64 Klem X42/11 uitgang time-outinstelling 0,00% 1 set-up TRUE Uint16 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 116: Compressorfuncties
28-87 Meest belaste regelaar 0 NVT All set-ups TRUE Int16 28-9* Injectieregeling 28-90 Injectie aan [0] Uit All set-ups TRUE Uint8 28-91 Compressorstart vertraagd [0] Nee All set-ups TRUE Uint8 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 117: Algemene Specificaties
Ingangsweerstand, R ongeveer 4 kΩ Alle digitale ingangen zijn galvanisch gescheiden van de netspanning (PELV) en andere hoogspanningsklemmen. 1) De klemmen 27 en 29 kunnen ook worden geprogrammeerd als uitgang. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 118 68 (P,TX+, RX+), 69 (N,TX-, RX-) Klemnummer 61 Gemeenschappelijk voor klem 68 en 69 Het RS 485 seriële-communicatiecircuit is functioneel gescheiden van andere centrale circuits en galvanisch gescheiden van de netspanning (PELV). MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 119 Alle stuurkarakteristieken zijn gebaseerd op een 4-polige asynchrone motor Omgeving: Behuizing, framegrootte D en E IP 00, IP 21, IP 54 Behuizing, framegrootte F IP 21, IP 54 Triltest 0,7 g MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 120 Bewaking van de tussenkringspanning zorgt ervoor dat de frequentieomvormer wordt uitgeschakeld als de tussenkringspanning te laag of te hoog is. • De frequentieomvormer is beveiligd tegen aardfouten op de motorklemmen U, V, W. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 121 IP 00 [kg] Rendement 0,98 Uitgangsfrequentie 0-800 Hz Uitsch. wegens over- 85 °C 90 °C 105 °C 105 °C 115 °C temp. koellichaam Uitsch. voed.krt we- 60 °C gens omg.temp. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 122 4 W extra voor een volledig belaste stuurkaart of voor elk van de opties voor sleuf A of B.) Hoewel de metingen verricht zijn met hypermoderne apparatuur, toch moet rekening gehouden worden met enige onzuiverheid in de meting (+/- 5%). MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 123: Problemen Verhelpen
Dit is bijvoorbeeld mogelijk voor parameter 1-90 Therm. motorbeveiliging. Na een alarm of uitschakeling zal de motor blijven vrijlopen, terwijl op de frequentieomvormer een alarm en een waarschuwing zullen knipperen. Als het probleem is verholpen, blijft enkel het alarm knipperen. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 124 AMA onderbroken door gebruiker AMA time-out AMA interne fout Stroomgrens Ext. vergrendeling Uitgangsfrequentie op max. begrenzing Spanningslimiet Overtemperatuur stuurkaart Temperatuur koellichaam laag Optieconfiguratie is gewijzigd Veilige stop ingeschakeld Tabel 8.1: Lijst met alarm/waarschuwingscodes MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 125 Tabel 8.3: Beschrijving van alarmwoord, waarschuwingswoord en uitgebreid statuswoord De alarmwoorden, waarschuwingswoorden en uitgebreide statuswoorden kunnen voor diagnose worden uitgelezen via een seriële bus of een optionele veldbus. Zie ook par. 16-90, 16-92 en 16-94. MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 126: Lijst Met Alarmen/Waarschuwingen
De thermistor of de thermistoraansluiting is ontkoppeld. In par. 1-90 kan worden geselecteerd of de frequentieomvormer een waarschuwing of een alarm moet geven wanneer de teller 100% bereikt. Controleer of de MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 127: Waarschuwing/Alarm 34, Veldbuscommunicatiefout
[3] zal de waarschuwing actief zijn op het display. Als de frequentieomvormer zich in een andere modus be- Buiten frequentiebereik vindt, zal bit 008000 in het uitgebreide status- MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 128: Alarm 70, Ongeldige Frequentieconfiguratie
Daarom wordt de venti- ALARM 38, Interne fout: latorsnelheid maximaal verhoogd voor het geval het vermogensdeel of Neem contact op met uw lokale Danfoss-leverancier. de stuurkaart erg warm is. WAARSCHUWING 47, 24 V-voeding laag: ALARM 67, Optieconfiguratie is gewijzigd: De externe 24 V DC-reservevoeding kan overbelast zijn.
Pagina 129 Dst/summertime 0-74 Dst/summertime End 0-77 Dst/summertime Start 0-76 Een Groep Numerieke Gegevenswaarden Wijzigen Een Pc Aansluiten Op De Frequentieomvormer Een Tekstwaarde Wijzigen Eenh. Bron Terugk. 1, 20-02 Efficiënte Parametersetup Voor Adap-kool-toepassingen MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 130 Kabellengte En Dwarsdoorsnede Kabellengte En Dwarsdoorsnede: Kabelposities Kanaalkoelsets Klemposities – Framegrootte D Koeling Koeling Koeling Achterzijde Koelmedium, 20-30 Koppel Koppelkarakteristiek Koppelkarakteristiek, 1-03 Kty-sensor Lcp 102 Led's Leidingkoeling Lekstroom Loadsharing Luchtcirculatie Main Menu MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 131 Quick Menu 58, 66 Ramp 1 Ramp Down Time 3-42 Ramp 1 Ramp Up Time 3-41 Reference 1 Source 3-15 Reference Site 3-13 Referentie/terugk.eenheid, 20-12 Relaisuitgangen Reststroomapparaat Rfi-schakelaar Rs 485-busaansluiting Ruimte MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 132 Toegang Tot Kabels Toegang Tot Stuurklemmen Tussenkring Uitgangsprestaties (u, V, W) Uitgangsvermogen Van De Motor Uitpakken Veilige Stop Van De Frequentieomvormer Versnellingstijd Voedingsaansluitingen Voorbeeld Van Het Wijzigen Van Een Parameterinstelling MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...
Pagina 133 Wake-up Ref./fb Difference 22-44 [Wake-up Speed Hz] 22-43 [Wake-up Speed Rpm] 22-42 Wandmontage – Ip 21 (nema 1) En Ip 54 (nema 12) Eenheden Zekeringen Zekeringen Zekeringtabellen [-zone Eenh], 25-22 MG.11.O1.10 – ADAP-KOOL ® is een gedeponeerd handelsmerk van Danfoss...

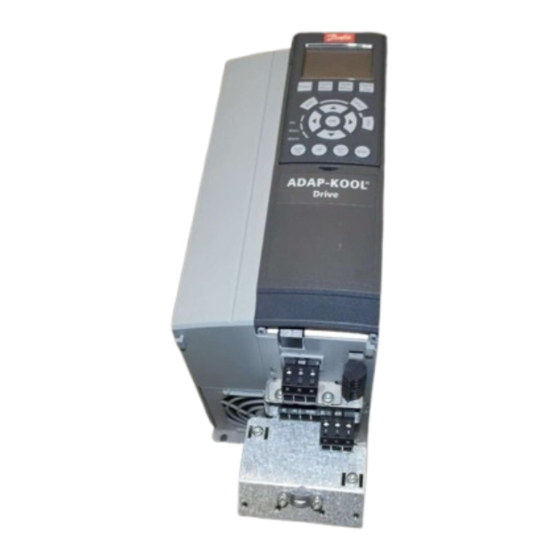

Danfoss ADAP-KOOL Drive AKD 102 High Power Gebruiksaanwijzing

Quick Links

Gerelateerde Handleidingen voor Danfoss ADAP-KOOL Drive AKD 102 High Power

Samenvatting van Inhoud voor Danfoss ADAP-KOOL Drive AKD 102 High Power

Inhoudsopgave
