1
2

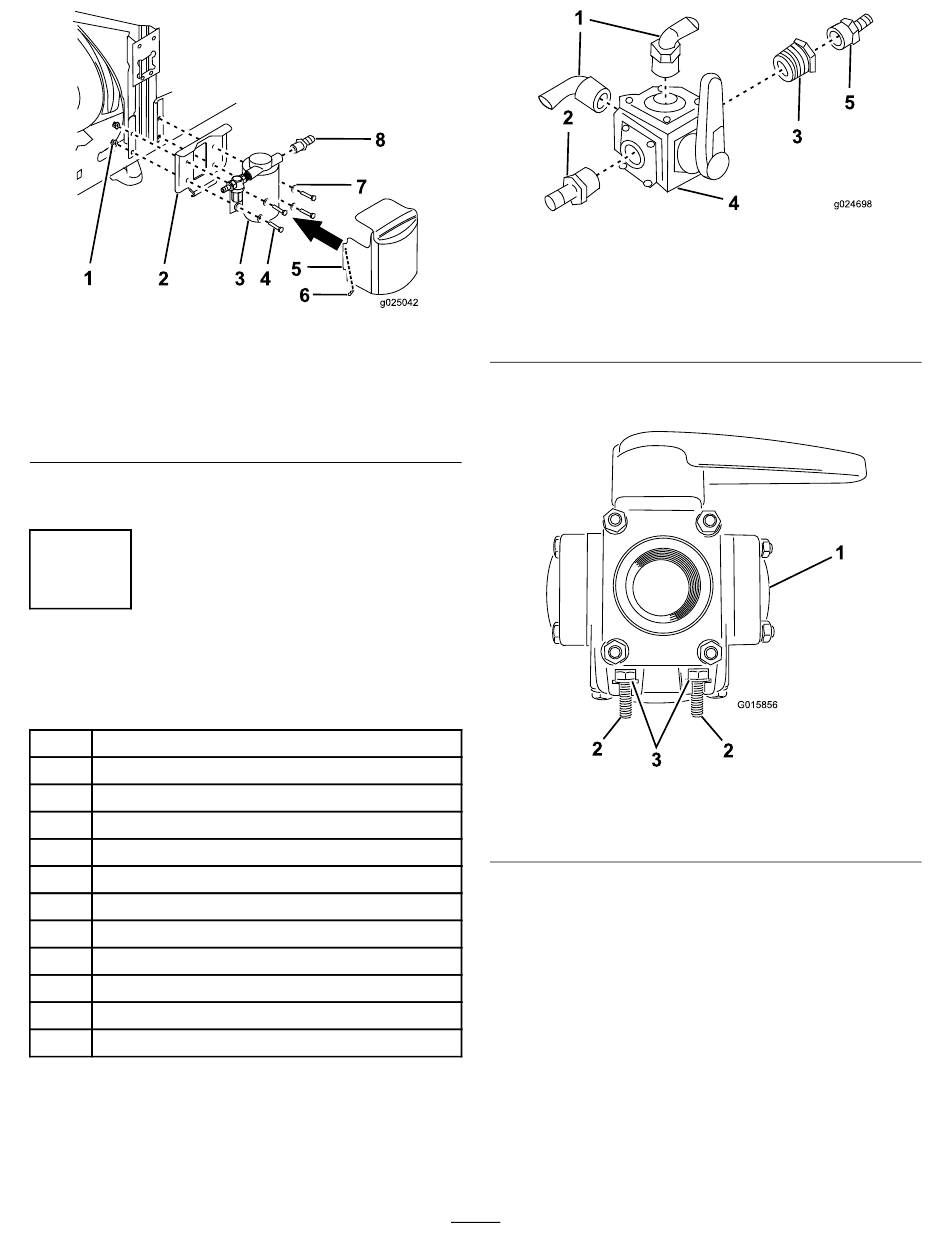

Figuur 13
1. Getande flensmoer
2. Bevestigingsbeugel van
spoelpomp
3. Spoelpomp
4. Bout
8. Bevestig het deksel van de spoelpomp met de 2
R-pennen.
5
De vierwegklep monteren en
plaatsen
Benodigde onderdelen voor deze stap:
1
Vierwegklep
1
Geribde slangfitting (1 inch NPT x 3/4 inch HB)
2
Geribde 90°-slangfitting
1
Geribde slangfitting (3/4 inch NPT x 1/2 inch HB)
1
Verloopstuk
1
Beugel voor frontplaat
1
Klepbevestiging
4
Bout (6 mm)
4
Platte ring (6 mm)
4
Borgmoer (6 mm)
2
Moer (3/8 inch)
2
Bout (3/8 inch)
Procedure
1. Monteer de vierwegklep (Figuur 14).
Opmerking: De positie van de geribde slangfittings
is belangrijk en moet overeenstemmen met Figuur 14.
8
7
5
3 4
6
g025042
5. Deksel van spoelpomp
6. R-pen
7. Ring
8. Geribd aansluitstuk
1
2
1. Geribd 90°-aansluitstuk
2. Geribde slangfitting (1 inch
NPT x 3/4 inch HB)
3. Verloopstuk
2. Plaats 4 bouten (6 mm) and 4 ringen (6 mm) in de
openingen van de vierwegklep (Figuur 15).
1. Vierwegklep
2. Bout (4)
3. Bevestig de vierwegklep aan de klepbevestiging met 4
borgmoeren (6 mm) (Figuur 16).
10
5
3
4
g024698
Figuur 14
4. Vierwegklep
5. Geribde slangfitting
(3/4 inch NPT x 1/2 inch
HB)
Figuur 15
3. Ring (4)
