5. Machine voorbereiden
5.7.2 Boormal monteren
Meergaats boormal vanaf het
einde van de spoorstaaf
34
Om het exact boren van gaten te waarborgen, zijn er verschil-
lende multigat-boormallen.
AANWIJZING
► Bij de inbouw van de boormal op het correct boorge-
val letten.

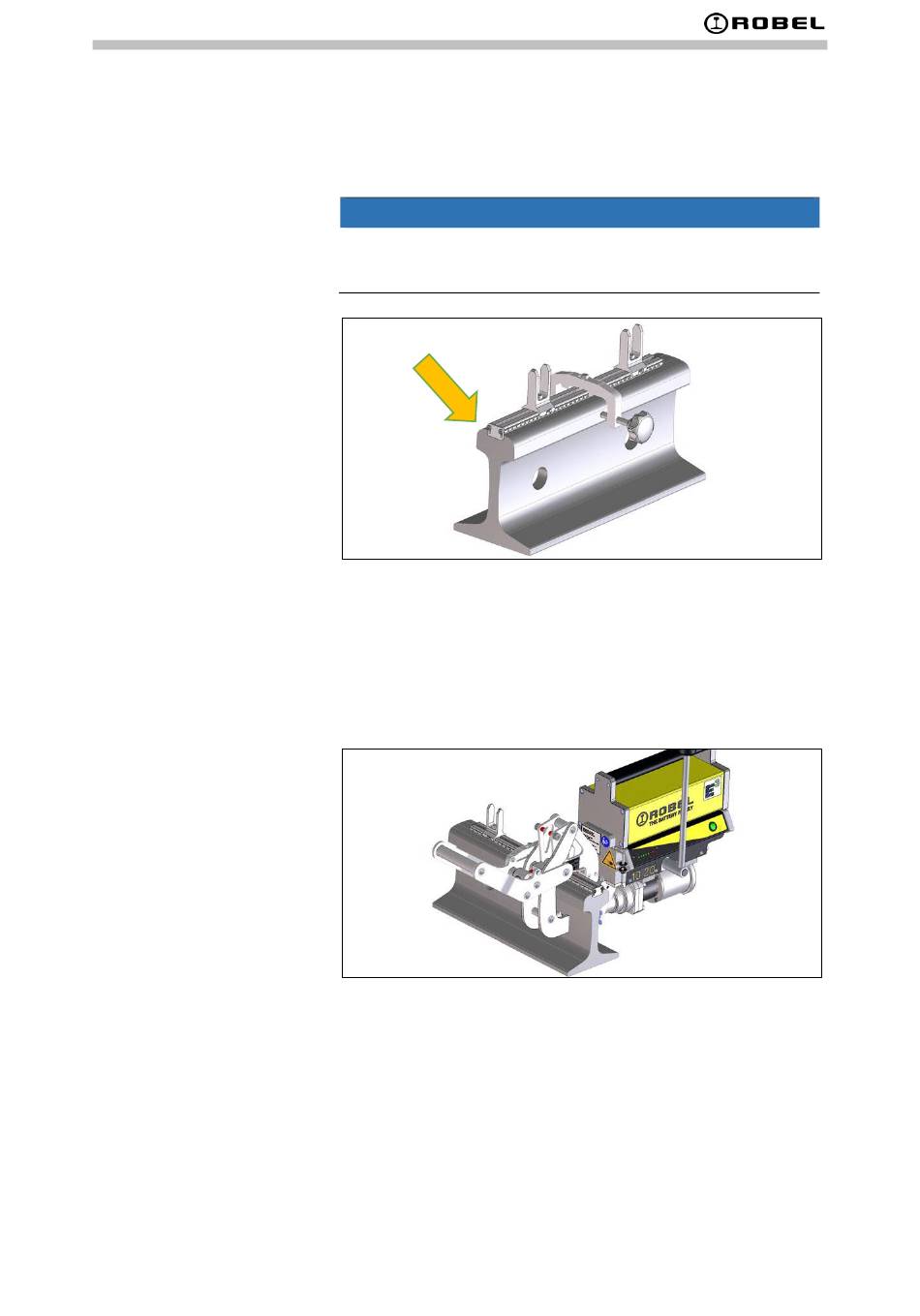

Afb. 32: Meergaats boormal vanaf het einde van de spoorstaaf
1. Bevestigingsplaat volgens boorgeval monteren en de
boormal op de spoorstaafkop zetten.
De bevestigingsplaat moet hierbij exact tegen het
spoorstaafeinde aanliggen.
2. Schroef de boormal vast.
Afb. 33: Plaatsen van de spanvoorziening op de boormal voor meer-
voudige gaten
3. Spanvoorziening van de machine boven de afstandsblok
plaatsen.
4. Machine met de spanvoorziening op de rail fixeren.
5. Om de tweede spoorstaafstreng te boren dient sjabloon
met 180° te worden gedraaid en de procedure te worden
herhaald.
10.20/2
