9.0

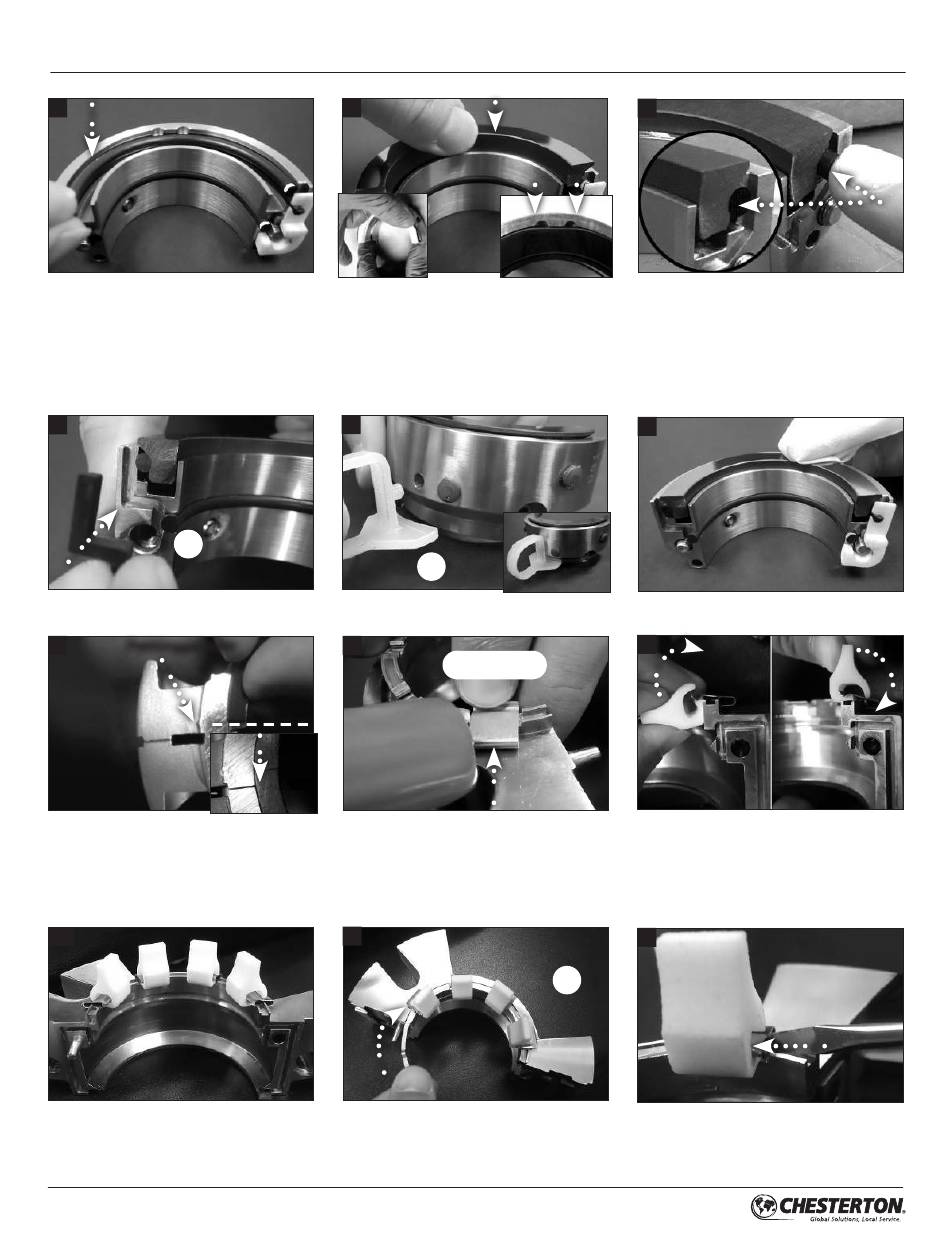

ONDERHOUD EN REPARATIE VAN AFDICHTINGEN vervolg
22
Breng een dunne laag vet aan en breng de
O-ringhelften van het roterende dichtingsvlak aan in
de rotatorhouderhelften.
25
2X
2X
Breng een dunne laag vet aan en breng de
houderhelftpakkingen aan (1 per houderhelft).
Pakkinggeleider
28
Breng de drukstukhelften samen. Na het verwijderen
van de beschermlaag plaatst u één pakkinghelft in de
uitsparing in het drukstuk, waarbij u ervoor zorgt dat het
afgesneden uiteinde wordt uitgelijnd met de
pakkinggeleider. Zet de tweede pakkinghelft vast in de
uitsparing in het drukstuk, waarbij u ervoor zorgt dat het
aansluit op het afgesneden uiteinde van de eerste helft.
30a
Veerlichterklemmen aangebracht in drukstukhelften.
14
23
Installeer de helften van het roterend dichtingsvlak
in de helften van de rotatorhouder. Belangrijk: Druk
de helften van het roterend dichtingsvlak met de
hand aan in de helften van de houder terwijl u het
afstandsstuk en de uitstekende O-ring aandrukt om
te zorgen dat de O-ring op zijn plaats blijft zitten.
Zet het vlak op de buitenomtrek van het roterend
dichtingsvlak in lijn met het vlak op de binnenomtrek
van de rotatorhouder.
26
2X
Installeer de montageafstandstukken aan de
buitenkant van de houderhelften.
29
6X, 8X of 10X
Breng de veren aan in de veersleuven op het
drukstuk. Gebruik een hamer met kunststofkop om
te zorgen dat de veren worden vastgezet.
31
Breng de veerlichter aan in de drukstukhelften,
zodat het voorste uiteinde uitsteekt buiten de
laatste veer. Belangrijk: Het gebogen lipje op de
veerlichter moet worden aangebracht op de kant
van het drukstuk met de uitsparing.
24
Zorg dat de uiteinden van de O-ringen van het
roterend dichtingsvlak gelijk zijn met en niet
uitsteken onder de vlakhelften. Duw op de
uiteinden van de O-ring als deze uitsteken buiten de
vlakhelften.
27
Maak de roterende dichtingsvlakhelften schoon met
een schoonmaakdoekje.
30
Breng de veerlichterklemmen aan in de
drukstukhelften.
32
2X
Stel de plaats van de veerlichter in met een
schroevendraaier. Belangrijk: Het uiteinde van de
veerlichter moet worden uitgelijnd met de rand van
de eindveer. Verwijder alle klemmen en bewaar deze
voor het opnieuw instellen van de plaats van de lichter.
