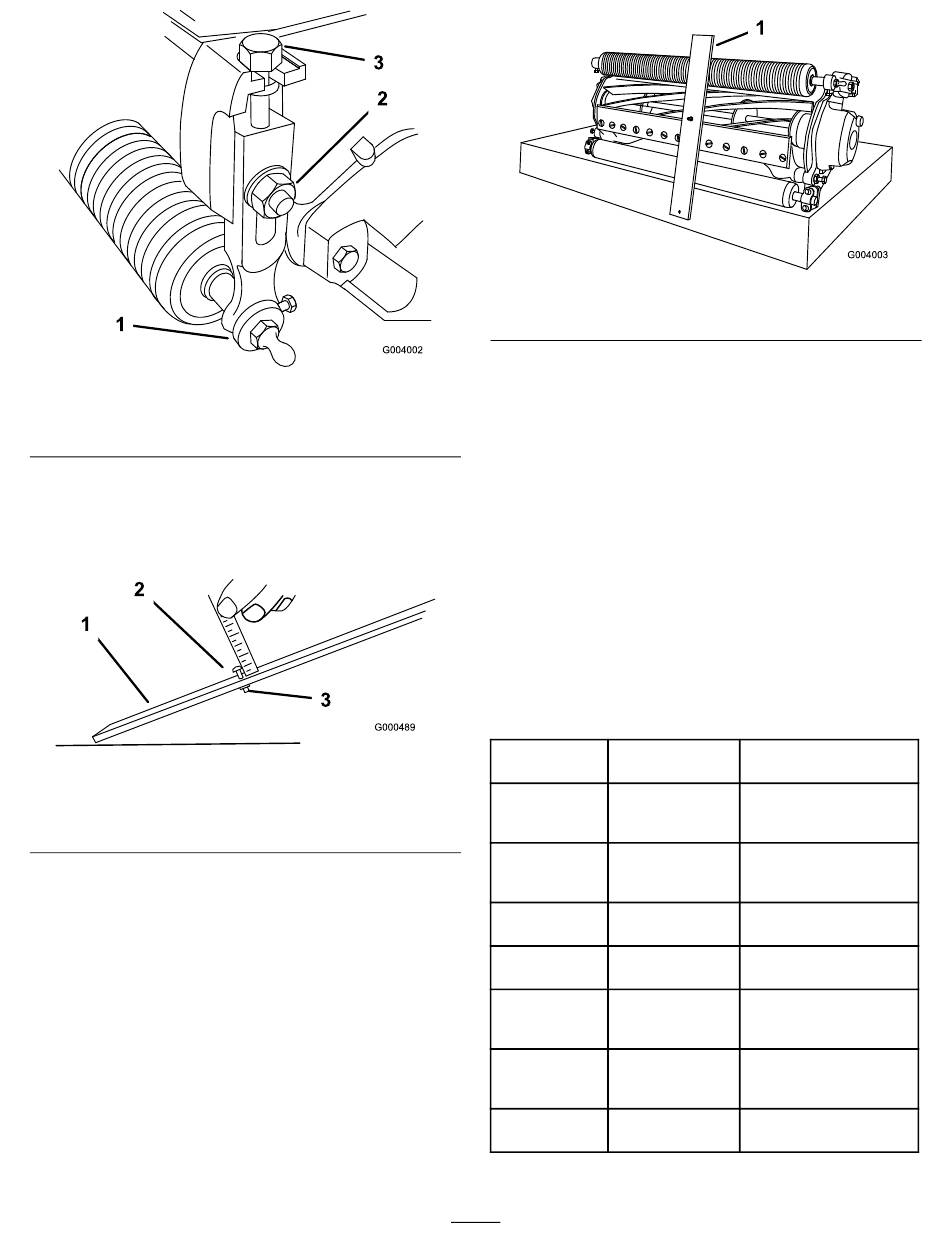

Figuur 14
1. Maaihoogtearm
2. Borgmoer
2. Draai de moer op de hoogtelat los en draai de
stelschroef naar de gewenste maaihoogte (Figuur 15).
De afstand tussen de onderkant van de schroefkop
en de lat is de maaihoogte.
Figuur 15
1. Hoogtelat
2. Stelschroef voor
maaihoogte
3. Haak de schroefkop op de snijrand van de snijplaat
en laat het achteruiteinde van de balk op de
achterzijde van de rol rusten (Figuur 16).
3. Stelschroef
3. Moer
1. Hoogtelat
4. Draai aan de stelschroef totdat de voorrol contact
maakt met de hoogtelat. Stel beide uiteinden van de
rol af totdat de hele rol evenwijdig aan de snijplaat is.
Belangrijk: Bij een correcte afstelling zullen
de achter- en voorrol contact maken met de
hoogtelat en zal de schroef goed tegen de
snijplaat aan zitten. Hierdoor hebben beide
uiteinden van de snijplaat dezelfde maaihoogte.
5. Draai de moeren vast om de afstelling te borgen.
Draai de moer niet te vast. Draai net zolang aan de
moer totdat de ring geen speling meer heeft.
Opmerking: Gebruik onderstaande tabel om te
bepalen welke snijplaat het best geschikt is voor de
gewenste maaihoogte.
Aanbevolen snijplaat/maaihoogtetabel
Snijplaat
Onderdeelnum-
Edgemax
115-1880
Micro-cut
(standaard)
Edgemax
115-1881
Tournament
(optioneel)
Micro-cut
93-4262
(optioneel)
Tournament
93-4263
(optioneel)
Extended
108-4303
Micro-cut
(optioneel)
Extended
108-4302
Tournament
(optioneel)
Low-cut
93-4264
(optioneel)
10
Figuur 16
Maaihoogte
mer
1,5–4,7 mm
3,1-12,7 mm
1,5–4,7 mm
3,1-12,7 mm
1,5–4,7 mm
3,1-12,7 mm
4,7-25,4 mm
