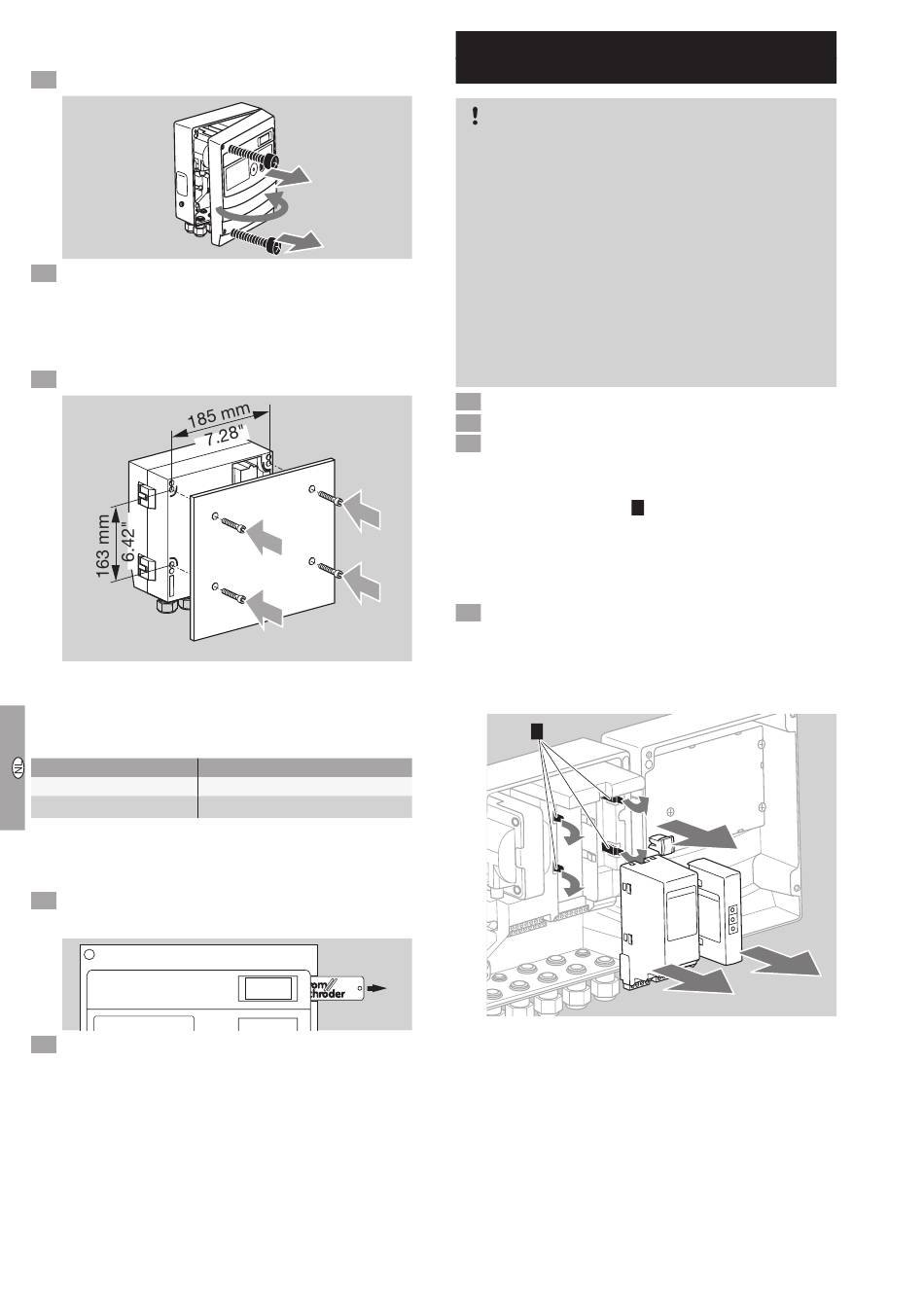

BCU vastschroeven
Van binnen:
1 Het deksel van de BCU openen.
BCU met vier schroeven Ø 4 mm, lengte min-
stens 15 mm, vastschroeven.
Of
Aan de achterkant:
▷ Apparaat blijft gesloten.
1 BCU met vier tapschroeven vastschroeven.
▷ Tapschroeven (M6 x 20 mm) worden met het
apparaat meegeleverd.
▷ Overige bevestigingsmogelijkheden zijn als toe-
behoren leverbaar:
Bevestiging
Bestelnr.
Montageset
74960422
Buitenbevestiging
74960414
Kenmerken
▷ Iedere branderbesturing kan individueel worden
gekenmerkt.
1 Indicatieplaatje rechtsboven uit de behuizing
trekken.
Opschriften aanbrengen en er weer inschuiven.
8888
NL-4
Vermogensmodule/busmodule/
parameter-chip-card vervangen
OPGELET
Om ervoor te zorgen dat de BCU niet beschadigd
raakt, moet er op het volgende gelet worden:
–
Verschillende stroomvoorziening voor de
gaskleppen. De volgende combinaties van BCU
en LM zijn toegestaan:
BCU 4xx..E1 + LM..E1:
stroomvoorziening via L1,
BCU 4xx..E0 + LM..E1:
stroomvoorziening via klem 35,
stroomvooziening luchtuitgangen via L1,
BCU 4xx..E0 + LM..E0:
stroomvoorziening via klem 35.
1 Apparaat spanningsvrij maken.
Het deksel van de BCU openen.
3 Aansluitstekkers uit de vermogens- en busmo-
dule trekken.
▷ Vermogensmodule en busmodule zijn door
bevestigingsstrips
bevestigingsstrips moeten voorzichtig door de
betreffende module weggedrukt worden om de
vermogensmodule en busmodule eruit te kun-
nen trekken.
4 Voor eenvoudiger gebruik de modules er in de
volgende volgorde uittrekken:
1. Vermogensmodule,
. Busmodule,
3. Parameter-chip-card (PCC).
A
▷ Inbouw van de modules in omgekeerde volgorde.
A
in de BCU geborgd. De
3.
1.
2.
