Samenvatting van Inhoud voor LG 32LS53A

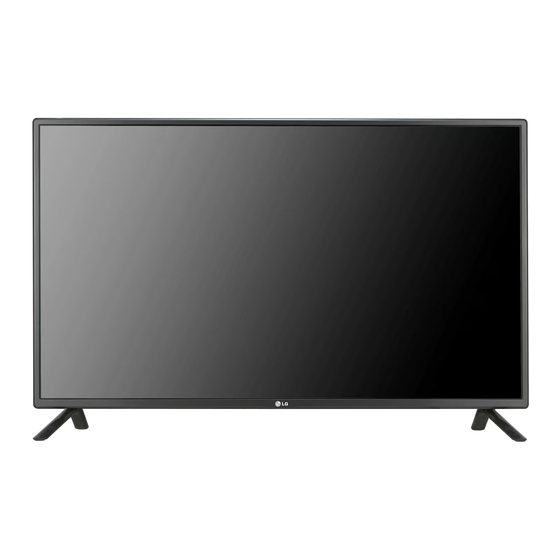

- Pagina 1 GEBRUIKERSHANDLEIDING MONITOR SIGNAGE Lees deze handleiding zorgvuldig door voordat u het apparaat bedient en bewaar de handleiding om deze in de toekomst te kunnen raadplegen. MONITOR SIGNAGE-MODELLEN 32LS53A 42LS55A 42LS53A 47LS55A 47LS53A 55LS55A 55LS53A 65LS53A www.lg.com...
-
Pagina 2: Inhoudsopgave
INHOUDSOPGAVE INHOUDSOPGAVE GEBRUIKERSINSTELLINGEN LICENTIES Instellingen in het hoofdmenu - Instellingen voor Snel MONTEREN EN - Beeldinstelling VOORBEREIDEN - Geluidsinstellingen - Netwerkinstellingen Accessoires - Algemene instelling Optionele accessoires Onderdelen en knoppen PROBLEMEN OPLOSSEN De standaard monteren De luidsprekers aansluiten PRODUCTSPECIFICATIES IR- en lichtsensor aansluiten Portretstand IR-CODES Aan een muur bevestigen... -
Pagina 3: Licenties
LICENTIES LICENTIES Afhankelijk van het model worden verschillende licenties ondersteund. Ga naar www.lg.com voor meer informatie over de licentie. De begrippen HDMI en HDMI High-Definition Multimedia Interface, en het HDMI Logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing, LLC in de Verenigde Staten en andere landen. -
Pagina 4: Monteren En Voorbereiden
Als gevolg van aangebrachte verbeteringen in het product kunnen productspecificaties of kan • inhoud van deze handleiding zonder voorafgaande kennisgeving worden gewijzigd. SuperSign-software en -handleiding • - Downloaden van de LG Electronics-website. - Bezoek de LG Electronics website (www.lgecommercial.com/supersign) en download de nieuwste software voor uw model. -
Pagina 5: Optionele Accessoires
Ook kunnen nieuwe accessoires worden toegevoegd. De afbeeldingen in deze handleiding kunnen verschillen van het werkelijke product en de bijbehorende accessoires. Standaard Schroeven Diameter 4,0 mm x spoed 0,7 mm x ST-321T 32LS53A ST-421T 42LS53A/ 42LS55A lengte 14 mm (inclusief veerring 47LS53A/ 47LS55A ST-471T... - Pagina 6 MONTEREN EN VOORBEREIDEN Mediaspeler Schroeven Gebruikershandleiding MP500/MP700 (meegeleverd op CD- ROM)/kaart Mediaspelerset KT-SP0 Pixelsensorkit OPMERKING • Voor sommige modellen zijn optionele accessoires verkrijgbaar. Indien nodig kunt u deze afzonderlijk aanschaffen. Pixelsensor is afzonderlijk verkrijgbaar. Extra accessoires zijn verkrijgbaar bij uw plaatselijke winkel. •...
-
Pagina 7: Onderdelen En Knoppen
MONTEREN EN VOORBEREIDEN Onderdelen en knoppen PIXEL IR&LIGHT SENSOR SENSOR 3.3V 0.25mA Aansluitpaneel Schermknoppen Beschrijving Hiermee stelt u naar boven of beneden bij. Hiermee kunt u naar links en naar rechts verschuiven. Geeft huidig signaal en modus weer. Hiermee roept u hoofdmenu's op of slaat u de invoer op en verlaat u het menu. Hiermee wijzigt u het ingangssignaal. -
Pagina 8: De Standaard Monteren
MONTEREN EN VOORBEREIDEN De standaard monteren - alleen voor bepaalde modellen. . Leg een zachte doek op de tafel en leg het product met het scherm naar beneden neer. . Maak de standaard met de schroeven vast aan de achterkant van het product, zoals in onderstaande afbeelding. -
Pagina 9: De Luidsprekers Aansluiten
55LS55A 42LS53A 47LS53A 55LS53A - alleen voor bepaalde modellen. 65LS53A 32LS53A . Sluit een signaalinvoerkabel aan voordat u . Sluit een signaalinvoerkabel aan voordat u de luidsprekers installeert. de luidsprekers installeert. . Bevestig de luidsprekers met behulp van . Bevestig de luidsprekers met behulp van... -
Pagina 10: Ir- En Lichtsensor Aansluiten
MONTEREN EN VOORBEREIDEN IR- en lichtsensor aansluiten Kensington-vergrendeling gebruiken De aansluiting voor het Kensington- Wanneer u de kabel op het product aansluit, wordt de functie voor de ontvangst van signalen veiligheidssysteem bevindt zich aan de achterzijde van de monitor. Voor meer van de afstandsbediening geactiveerd. -
Pagina 11: Aan Een Muur Bevestigen
Gebruik een Raadpleeg de handleiding om een flexibele goedgekeurde muurbevestigingssteun muurbevestigingssteun te monteren. van LG en neem contact op met uw plaatselijke winkelier of een vakman om u te helpen met de installatie. Draai de schroeven niet te vast omdat •... - Pagina 12 MONTEREN EN VOORBEREIDEN De monitor aan een muur bevestigen WAARSCHUWING (optioneel) Als de monitor op een locatie staat [De procedure kan verschillen afhankelijk van die niet stabiel genoeg is, kan de het model.] monitor vallen. Vaak kan letsel, vooral bij kinderen, worden voorkomen door de volgende eenvoudige maatregelen te nemen: gebruik behuizingen en standaards die...
-
Pagina 13: Afstandsbediening
AFSTANDSBEDIENING AFSTANDSBEDIENING De beschrijvingen in deze handleiding gaan uit van de toetsen op de afstandsbediening. Lees deze handleiding aandachtig door om de monitor op de juiste wijze te kunnen gebruiken. Om de batterijen te plaatsen, opent u het klepje van het batterijvak, vervangt u de batterijen (1,5 V AAA- formaat) waarbij u let op de juiste richting van de - en -polen op de sticker in het batterijvak, en... - Pagina 14 AFSTANDSBEDIENING AUTO Hiermee wordt de beeldpositie automatisch aangepast en worden beeldtrillingen geminimaliseerd (alleen HOME beschikbaar voor RGB- Hiermee activeert u het invoer). (Afhankelijk van het startprogramma. model wordt deze functie mogelijk niet ondersteund.) SETTINGS W.BAL Hiermee kunt u de hoofdmenu's Dit model biedt geen openen ondersteuning voor deze...
-
Pagina 15: Apparaten Aansluiten
APPARATEN AANSLUITEN APPARATEN AANSLUITEN U kunt diverse externe apparaten op uw monitor aansluiten. Wijzig de invoermodus en selecteer het externe apparaat dat u wilt aansluiten. Zie voor meer informatie over het aansluiten van externe apparaten de gebruikershandleiding die bij elk extern apparaat is geleverd. - Pagina 16 APPARATEN AANSLUITEN OPMERKING Voor de beste beeldkwaliteit wordt u aangeraden de monitor te gebruiken via een HDMI-aansluiting. • Gebruik een afgeschermde interfacekabel met ferrietkern, zoals een DVI-kabel, om aan de • productspecificaties te voldoen. Als u de monitor inschakelt wanneer deze koud is, kan het scherm flikkeren. Dit is normaal. •...
-
Pagina 17: Aansluiting Van Externe Apparaten
APPARATEN AANSLUITEN Aansluiting van externe apparaten Sluit een HD-ontvanger, DVD-recorder of videorecorder aan op de monitor en kies een geschikte invoermodus.De werkelijke accessoires zien er mogelijk anders uit dan op de afbeeldingen. Niet alle kabels worden meegeleverd. Voor de beste beeld- en geluidskwaliteit wordt aangeraden externe apparaten op uw monitor aan te sluiten met HDMI-kabels. -
Pagina 18: De Invoerlijst Gebruiken
ENTERTAINMENT ENTERTAINMENT De invoerlijst gebruiken Afstandsbediening (HOME) Mijn Media gebruiken Invoermodus Beschrijving HDMI1 U kunt naar inhoud van een PC, HDMI2 DVD-speler, digitale Set-Top Box Een USB-opslagapparaat of andere high-definition apparaten DisplayPort aansluiten kijken. Sluit een USB-opslagapparaat, zoals een USB- flashgeheugen of een externe harde schijf, aan op het scherm om de multimediafuncties te gebruiken. - Pagina 19 ENTERTAINMENT Tips voor het gebruik van USB-opslagapparaten Alleen een USB-opslagapparaat kan worden herkend. • Een USB-apparaat werkt niet goed als deze is aangesloten via een USB-hub. • • USB-opslagapparaten die gebruikmaken van automatische herkenning worden mogelijk niet herkend. USB-opslagapparaten die een eigen stuurprogramma gebruiken, worden mogelijk niet herkend. •...
-
Pagina 20: Bestanden Die Door Mijn Media Worden Ondersteund
ENTERTAINMENT Bestanden die door MIJN MEDIA worden ondersteund Ondersteunde indelingen voor externe ondertiteling *.smi, *.srt, *.sub (MicroDVD, SubViewer 1.0/2.0), *.ass, *.ssa, *.txt (TMPlayer), *.psb (PowerDivX) • Selectie afspelen gebruiken Afstandsbediening (HOME) Foto’s/Video’s/ Muziek Selectie afspelen: hiermee speelt u geselecteerde inhoud af. •... - Pagina 21 ENTERTAINMENT Ondersteunde indelingen voor interne ondertiteling FULL HD-video • 1920 X 1080: XSUB (ondersteunt interne ondertiteling die is gegenereerd uit DivX6) Ondersteunde videocodec Extensie Codec .asf Video VC-1 geavanceerd profiel (met uitzondering van WMVA), VC-1 eenvoudig .wmv profiel en standaardprofiel Audio WMA Standard (met uitzondering van WMA v1/WMA Speech), WMA 9 Professional...
- Pagina 22 ENTERTAINMENT Ondersteunde audiobestanden Bestandsindeling Knoppen op de monitor Informatie Bitsnelheid 32 kbps tot 320 kbps Bemonsteringsfrequentie 16 KHz - 48 KHz Ondersteuning MPEG1, MPEG2, Layer2, Layer3 .wav Ondersteuning .ogg Ondersteuning Vorbis .wma Ondersteuning Ondersteund fotobestand Bestandsindeling Indeling Knoppen op de monitor 2D (jpeg, jpg, jpe) JPEG Minimaal: 64 x 64 Maximaal: normaal type: 15.360 (b) x 8640 (h) progressief type: 1920 (b) x...
-
Pagina 23: Video's Weergeven
ENTERTAINMENT Video's weergeven Videobestanden bekijken op het scherm. Alle opgeslagen videobestanden worden op uw scherm weergegeven. Videobestanden bekijken op het scherm Afstandbediening (HOME) Video's Tips voor het afspelen van videobestanden Bepaalde door de gebruiker gemaakte ondertitels werken mogelijk niet correct. •... - Pagina 24 ENTERTAINMENT OPMERKING Gewijzigde opties in Video's hebben geen invloed op Foto's en Muziek. en worden dus ook niet • beïnvloed door gewijzigde opties in Foto's of Muziek. Gewijzigde opties in Foto's en Muziek hebben wel invloed op elkaar. • Als u een videobestand opnieuw start nadat u het hebt gestopt, kunt u het afspelen vanaf het punt •...
-
Pagina 25: Foto's Bekijken
ENTERTAINMENT Foto's bekijken De weergave op uw scherm kan afwijken afhankelijk van het model. Afbeeldingsbestanden bekijken Afstandsbediening (HOME) Foto's Naar muziek luisteren Muziekbestanden bekijken Afstandsbediening (HOME) Muziek OPMERKING Bestanden met niet-ondersteunde extensies worden niet afgespeeld. • Als een bestand ongeldig is, worden het broken image-pictogram en het bericht "onherkenbaar •... -
Pagina 26: Menu Instellingen
ENTERTAINMENT Menu INSTELLINGEN U moet uw product registreren om DivX-videobestanden af te spelen die zijn beveiligd met DRM. ® VOD Als u gekochte of gehuurde DivX -inhoud wilt registeren of de registratie ongedaan wit maken Afstandbediening (HOME) Instellingen DivX VOD ®... -
Pagina 27: Supersign Inhoud
ENTERTAINMENT SuperSign inhoud Bestandsbeheer Speelt opgeslagen bestanden af door de optie U kunt bestanden verplaatsen, kopiëren of Export in SuperSign Editor te gebruiken. verwijderen. De opgeslagen bestanden afspelen met de Bestanden verplaatsen, kopiëren of Export-optie in SuperSign Manager verwijderen Afstandsbediening (HOME) Afstandsbediening (HOME) Alleen inhoud die door SuperSign Manager is gedistribueerd, wordt weergegeven en kan... -
Pagina 28: Instellingen Beeld-Id
ENTERTAINMENT Instellingen Beeld-ID De Beeld-ID wordt gebruikt om de instellingen Wijs de Instelde id toe aan de selectie van te wijzigen van een specifieke set (monitor) uw keuze. met behulp van een enkele IR-ontvanger voor weergave op meerdere schermen. Via RS232C- Een set met een andere Instelde id dan •... -
Pagina 29: Gebruikersinstellingen
GEBRUIKERSINSTELLINGEN Gebruikersinstellingen Instellingen in het hoofdmenu Instellingen voor Snel Hiermee configureert u veelgebruikte instellingenmenu’s. Uw monitor automatisch in- of uitschakelen Afstandsbediening (SETTINGS) Snel Timer aan/Timer uit U kunt de timer in- of uitschakelen voor uw monitor. Als u de timer niet in of uit wilt schakelen, selecteert u Uit bij Herhalen. -
Pagina 30: Beeldinstelling
GEBRUIKERSINSTELLINGEN Beeldinstelling Beeldmodus selecteren Afstandsbediening (SETTINGS) Beeld Beeldmodus Selecteer de beeldmodus die het beste past bij het videotype. Levendig: hiermee stelt u het videobeeld in voor een winkelomgeving door het contrast, de • helderheid, en de scherpte aan te passen. Standaard: hiermee stelt u het videobeeld in voor een normale omgeving. - Pagina 31 GEBRUIKERSINSTELLINGEN De beeldmodus finetunen Afstandsbediening (SETTINGS) Beeld Beeld aanpassen Tegenlicht: hiermee past u de helderheid van het scherm aan door de LCD-achtergrondverlichting te • regelen. Hoe dichter de waarde bij 100 ligt, hoe helderder het scherm is. Contrast: hiermee past u het verschil aan tussen de lichte en de donkere gebieden van het beeld. •...
- Pagina 32 GEBRUIKERSINSTELLINGEN Beeldopties: hiermee past u de beeldopties aan. • Noise Reduction Hiermee verwijdert u onregelmatig gegenereerde kleine punten voor een duidelijk beeld. (Ruisonderdrukking) MPEG- Hiermee wordt de ruis onderdrukt die ontstaat tijdens het maken van digitale ruisonderdrukking videosignalen. Zwartniveau Hiermee past u het zwartniveau van het beeld aan om de helderheid en het contrast te corrigeren.
- Pagina 33 GEBRUIKERSINSTELLINGEN WAARSCHUWING Als een stilstaand beeld lang op het scherm wordt getoond, kan het beeld inbranden en het scherm • permanent beschadigd raken. Dit 'inbranden' wordt niet gedekt door de garantie. Als de beeldverhouding gedurende een lange tijd is ingesteld op 4:3, kan beeldbranden optreden op •...
-
Pagina 34: Geluidsinstellingen
Hyttaler: hiermee past u de synchronisatie aan tussen het beeld en het geluid dat afkomstig is van • externe luidsprekers, die bijvoorbeeld zijn aangesloten op de digitale audio-uitgang, LG- geluidsapparatuur of een hoofdtelefoon. Hoe dichter de waarde bij "-" ligt, hoe sneller het geluid wordt afgespeeld en hoe dichter de waarde bij "+"... -
Pagina 35: Netwerkinstellingen
GEBRUIKERSINSTELLINGEN Een geluidstest uitvoeren Afstandsbediening (SETTINGS) Geluid Geluidstest Voer een geluidstest uit om te controleren of de geluidssignalen normaal worden uitgevoerd en los vervolgens eventuele problemen op door de relevante optie op het scherm te selecteren. Als er geen problemen zijn met de geluidstest, controleert u de aangesloten externe apparaten. Netwerkinstellingen Een Signage naam instellen Afstandbediening (SETTINGS) - Pagina 36 Neem voor meer informatie contact op met uw provider. LG is niet verantwoordelijk voor defecten aan het scherm en/of de internetverbinding die het gevolg zijn van communicatiefouten/defecten die betrekking hebben op uw internetverbinding of andere verbonden apparatuur.
-
Pagina 37: Algemene Instelling
GEBRUIKERSINSTELLINGEN Algemene instelling De taal configureren Afstandsbediening (SETTINGS) Algemeen Taal van het menu Selecteer een van de talen die in het menu op het scherm worden weergegeven. Taal van het menu: hiermee stelt u een taal voor Signage in. • De datum/tijd instellen Afstandsbediening (SETTINGS) Algemeen... -
Pagina 38: Problemen Oplossen
PROBLEMEN OPLOSSEN PROBLEMEN OPLOSSEN Er is geen beeld Probleem Oplossing Is het netsnoer van het product Controleer of het netsnoer correct in het stopcontact zit. aangesloten? Verschijnt het bericht "'Out of range" Het signaal van de PC (videokaart) bevindt zich buiten het (buiten bereik)? verticale of horizontale frequentiebereik van het product. - Pagina 39 PROBLEMEN OPLOSSEN Er verschijnt een nabeeld op het product. Probleem Oplossing Er verschijnt een nabeeld wanneer Indien u een vast beeld langere tijd gebruikt, kunnen de pixels het product is uitgeschakeld. beschadigd raken. Gebruik de schermbeveiliging. Weergave van een donker beeld na een beeld met hoog contrast (zwart-wit of grijs) heeft mogelijk beeldretentie tot gevolg.
-
Pagina 40: Productspecificaties
PRODUCTSPECIFICATIES PRODUCTSPECIFICATIES 32LS53A LCD-scherm Type scherm 80 cm Wide TFT (Thin Film Transistor) LCD-scherm (Liquid Crystal Display) Diagonale lengte van het scherm: 80 cm Pixel-pitch 0,36375 mm (h) x 0,36375 mm (v) Videosignaal Maximale resolutie 1920 x 1080 @ 60 Hz - Dit wordt niet door alle besturingssystemen of alle typen videokaarten ondersteund. - Pagina 41 PRODUCTSPECIFICATIES Afmetingen (breedte x hoogte x diepte)/Gewicht 730,9 mm x 430,1 mm x 55,5 mm / 5,9 kg 730,9 mm x 480,2 mm x 213,8 mm / 6,1 kg 730,9 mm x 430,1 mm x 105,1 mm / 6,7 kg 730,9 mm x 480,2 mm x 213,8 mm / 6,9 kg * Alleen van toepassing op modellen met ondersteuning voor luidsprekers Audio/AUDIO...
- Pagina 42 PRODUCTSPECIFICATIES 42LS55A 42LS53A LCD-scherm Type scherm 106 cm Wide TFT (Thin Film Transistor) LCD-scherm (Liquid Crystal Display) Diagonale lengte van het scherm: 106 cm Pixel-pitch 0,4833 mm (H) x 0,4833 mm (V) Videosignaal Maximale resolutie 1920 x 1080 @ 60 Hz - Dit wordt niet door alle besturingssystemen of alle typen videokaarten ondersteund.
- Pagina 43 PRODUCTSPECIFICATIES Afmetingen (breedte x hoogte x diepte)/Gewicht 959,5 mm x 559 mm x 55,5 mm / 9,1 kg 959,5 mm x 610,8 mm x 218 mm / 9,3 kg 959,5 mm x 559 mm x 91 mm / 9,9 kg 959,5 mm x 610,8 mm x 218 mm / 10,1 kg * Alleen van toepassing op modellen met ondersteuning voor luidsprekers Audio/AUDIO...
- Pagina 44 PRODUCTSPECIFICATIES 47LS55A 47LS53A LCD-scherm Type scherm 119 cm Wide TFT (Thin Film Transistor) LCD-scherm (Liquid Crystal Display) Diagonale lengte van het scherm: 119 cm Pixel-pitch 0,5415 mm (h) x 0,5415 mm (v) Videosignaal Maximale resolutie 1920 x 1080 @ 60 Hz - Dit wordt niet door alle besturingssystemen of alle typen videokaarten ondersteund.
- Pagina 45 PRODUCTSPECIFICATIES Afmetingen (breedte x hoogte x diepte)/Gewicht 1071 mm x 621,6 mm x 55,8 mm / 12,2 kg 1071 mm x 675,1 mm x 247 mm / 12,5 kg 1071 mm x 621,6 mm x 90,4 mm / 13,0 kg 1071 mm x 675,1 mm x 247 mm / 13,3 kg * Alleen van toepassing op modellen met ondersteuning voor luidsprekers Audio/AUDIO...
- Pagina 46 PRODUCTSPECIFICATIES 55LS55A 55LS53A LCD-scherm Type scherm 139 cm Wide TFT (Thin Film Transistor) LCD-scherm (Liquid Crystal Display) Diagonale lengte van het scherm: 139 cm Pixel-pitch 0,630 mm (H) x 0,630 mm (V) Videosignaal Maximale resolutie 1920 x 1080 @ 60 Hz - Dit wordt niet door alle besturingssystemen of alle typen videokaarten ondersteund.
- Pagina 47 PRODUCTSPECIFICATIES Afmetingen (breedte x hoogte x diepte)/Gewicht 1240,9 mm x 717,2 mm x 56,8 mm / 17,8 kg 1240,9 mm x 770,8 mm x 247 mm / 18,1 kg 1240,9 mm x 717,2 mm x 91,4 mm / 18,6 kg 1240,9 mm x 770,8 mm x 247 mm / 18,9 kg * Alleen van toepassing op modellen met ondersteuning voor luidsprekers Audio/AUDIO...
- Pagina 48 PRODUCTSPECIFICATIES 65LS53A LCD-scherm Type scherm 164 cm Wide TFT (Thin Film Transistor) LCD-scherm (Liquid Crystal Display) Diagonale lengte van het scherm: 164 cm Pixel-pitch 0,744 mm (h) x 0,744 mm (v) Videosignaal Maximale resolutie 1920 x 1080 @ 60 Hz - Dit wordt niet door alle besturingssystemen of alle typen videokaarten ondersteund.
- Pagina 49 PRODUCTSPECIFICATIES Afmetingen (breedte x hoogte x diepte)/Gewicht 1461,6 mm x 843 mm x 57,6 mm / 30,9 kg 1461,6 mm x 900,6 mm x 313 mm / 32,3 kg 1461,6 mm x 843 mm x 92,6 mm / 31,7 kg 1461,6 mm x 900.6 mm x 313 mm / 33,1 kg * Alleen van toepassing op modellen met ondersteuning voor luidsprekers Audio/AUDIO...
- Pagina 50 PRODUCTSPECIFICATIES Afmetingen De afbeeldingen in deze handleiding kunnen verschillen van het werkelijke product en de bijbehorende accessoires. Raadpleeg de sectie Aan een muur bevestigen voor informatie over schroefmaten. (Eenheid: mm) 32LS53A 55,5 730,9 38,5 15,1 14,6 430,1 480,2 18,6 265,4...
- Pagina 51 PRODUCTSPECIFICATIES Afmetingen De afbeeldingen in deze handleiding kunnen verschillen van het werkelijke product en de bijbehorende accessoires. Raadpleeg de sectie Aan een muur bevestigen voor informatie over schroefmaten. (Eenheid: mm) 42LS55A 42LS53A 55,5 959,5 41,5 13,3 279,8 De bovenstaande productspecificaties kunnen worden gewijzigd zonder voorafgaande kennisgeving als gevolg van doorgevoerde verbeteringen in het product.
- Pagina 52 PRODUCTSPECIFICATIES Afmetingen De afbeeldingen in deze handleiding kunnen verschillen van het werkelijke product en de bijbehorende accessoires. Raadpleeg de sectie Aan een muur bevestigen voor informatie over schroefmaten. (Eenheid: mm) 47LS55A 47LS53A 55,8 1071 40,8 13,2 335,5 De bovenstaande productspecificaties kunnen worden gewijzigd zonder voorafgaande kennisgeving als gevolg van doorgevoerde verbeteringen in het product.
- Pagina 53 PRODUCTSPECIFICATIES Afmetingen De afbeeldingen in deze handleiding kunnen verschillen van het werkelijke product en de bijbehorende accessoires. Raadpleeg de sectie Aan een muur bevestigen voor informatie over schroefmaten. (Eenheid: mm) 55LS55A 55LS53A 56,8 1240,9 41,8 13,2 420,5 De bovenstaande productspecificaties kunnen worden gewijzigd zonder voorafgaande kennisgeving als gevolg van doorgevoerde verbeteringen in het product.
- Pagina 54 PRODUCTSPECIFICATIES Afmetingen De afbeeldingen in deze handleiding kunnen verschillen van het werkelijke product en de bijbehorende accessoires. Raadpleeg de sectie Aan een muur bevestigen voor informatie over schroefmaten. (Eenheid: mm) 65LS53A 57,6 1461,6 420,5 530,8 530,8 De bovenstaande productspecificaties kunnen worden gewijzigd zonder voorafgaande kennisgeving als gevolg van doorgevoerde verbeteringen in het product.
- Pagina 55 PRODUCTSPECIFICATIES Ondersteunde modus voor HDMI/DVI/ DisplayPort (PC) OPMERKING Horizontale Verticale Resolutie frequentie Beschikbare PC-resoluties voor de optie • frequentie (Hz) (kHz) Input Label (Ingangslabel) in HDMI/DVI/ 640 x 480 31,469 59,94 DisplayPort-invoermodi: 640 x 480/60 Hz, 800 x 600 37,879 60,317 1280 x 720/60 Hz, 1920 x 1080/60 Hz;...
-
Pagina 56: Ir-Codes
IR-CODES IR-CODES Niet alle modellen bieden ondersteuning voor de HDMI/USB-functie. Niet alle toetscodes worden ondersteund op elk model. Code (hexadecimaal) Functie Opmerkingen Knop van afstandsbediening Knop van afstandsbediening Knop van afstandsbediening Energiebesparing Knop van afstandsbediening INPUT Knop van afstandsbediening Knop van afstandsbediening Cijfertoets 0 Cijfertoets 1 Knop van afstandsbediening... - Pagina 57 IR-CODES Code (hexadecimaal) Functie Opmerkingen TILE Knop van afstandsbediening EXIT Knop van afstandsbediening ID ON (ROOD) Knop van afstandsbediening ID OFF (GROEN) Knop van afstandsbediening GEEL Knop R/C BLAUW Knop van afstandsbediening Knop van afstandsbediening Knop van afstandsbediening Knop van afstandsbediening Knop van afstandsbediening Knop van afstandsbediening W.BAL...
-
Pagina 58: Meerdere Producten Bedienen
MEERDERE PRODUCTEN BEDIENEN MEERDERE PRODUCTEN BEDIENEN Gebruik deze methode om meerdere producten op één PC aan te sluiten. U kunt verschillende producten tegelijk bedienen door deze op één PC aan te sluiten. In het menu Option (Optie) moet de Set ID liggen tussen 1 en 255. Deze moet bovendien uniek zijn. De kabel aansluiten Sluit de RS-232C-kabel aan zoals getoond in de afbeelding. -
Pagina 59: Command-Referentielijst
MEERDERE PRODUCTEN BEDIENEN Command-referentielijst COMMAND DATA (Hexadecimaal) Power (Voeding) 00 - 01 Select input (Ingang selecteren) Zie "Select input (Ingang selecteren)" Aspect Ratio (Beeldverhouding) Zie "Aspect Ratio (Beeldverhouding)" Energy Saving (Energiebesparing) Zie "Energy Saving (Energiebesparing)" Picture Mode (Afbeeldingsmodus) Zie "Picture Mode (Afbeeldingsmodus)" Contrast 00 - 64 Brightness (Helderheid) - Pagina 60 MEERDERE PRODUCTEN BEDIENEN COMMAND DATA (Hexadecimaal) White Balance Green Gain 00 - FE (Witbalans kleurdiepte groen) White Balance Blue Gain 00 - FE (Witbalans kleurdiepte blauw) White Balance Red Offset 00 - FE (Witbalans offset rood) White Balance Green Offset 00 - FE (Witbalans offset groen) White Balance Blue Offset...
-
Pagina 61: Protocol Voor Transmissie/Ontvangst
MEERDERE PRODUCTEN BEDIENEN Protocol voor transmissie/ontvangst Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] * [Command1]: hiermee wordt onderscheid gemaakt tussen de modus voor de fabrieksinstellingen en voor de gebruikersinstellingen. * [Command2]: hiermee bedient u de monitoren. * [Set ID]: hiermee selecteert u een monitor die u wilt bedienen. U kunt aan elke monitor een unieke Set ID van 1 tot 255 toewijzen (01H - FFH) onder Instellingen in het OSD-menu. - Pagina 62 MEERDERE PRODUCTEN BEDIENEN 01. Power (in-/uitschakelen) (command: k a) 04. Energy Saving (Stroombesparing) (command: j q) Hiermee bedient u de aan/uit-knop van de monitor. Hiermee stelt u de stroombesparing in. Transmission Transmission [k][a][ ][Set ID][ ][Data][Cr] [j][q][ ][Set ID][ ][Data][Cr] Data 00: Uit Data...
- Pagina 63 MEERDERE PRODUCTEN BEDIENEN 07. Brightness (Helderheid) (command: k h) 10. Tint (command: k j) Hiermee kunt u de helderheid van het scherm instellen. Hiermee past u de tint van het scherm aan. Transmission Transmission [k][h][ ][Set ID][ ][Data][Cr] [k][j][ ][Set ID][ ][Data][Cr] Data 00 tot 64: Helderheid 0 tot 100 Data...
- Pagina 64 MEERDERE PRODUCTEN BEDIENEN 13. Sound mode (Geluidsmodus) (command: d y) 17. Time 2 (hour/minute/second) (Tijd 2 (uur/minuut/ Hiermee selecteert u een geluidsmodus. seconde)) (command: f x) Transmission Hiermee stelt u de waarde in voor Time 2 (hour/minute/ second) (Tijd 2 (uur/minuut/seconde)). [d][y][ ][Set ID][ ][Data][Cr] Transmission Data...
- Pagina 65 MEERDERE PRODUCTEN BEDIENEN 20. Off Timer (Repeat/Time) (Timer uit (Herhalen/Tijd)) 21. On timer (Repeat/Time) (Timer aan (Herhalen/Tijd)) (command: f e) (command: f d) Hiermee configureert u de instellingen voor Off Timer Hiermee configureert u de instellingen voor On timer (Repeat/Time) (Timer uit (Herhalen/Tijd)). (Repeat/Time) (Timer aan (Herhalen/Tijd)).
- Pagina 66 MEERDERE PRODUCTEN BEDIENEN 23. No Signal Power Off (15Min) (Uitschakelen bij geen 22. Invoer Aan-timer (Commando: f u) signaal (15min)) (command: m n) Selecteer een externe invoer voor de huidige On Time- Hiermee configureert u de instellingen voor de instelling (Tijd aan) en voeg een nieuw schema toe. automatische stand-bymodus.
- Pagina 67 MEERDERE PRODUCTEN BEDIENEN 29. Time elapsed (Verstreken tijd) (command: d l) 26. Reset (Resetten) (command: f k) Hiermee kunt u de beeld- en de fabrieksinstellingen Hiermee controleert u de verstreken tijd. Transmission terugzetten. [d][l][ ][Set ID][ ][Data][Cr] Transmission Data FF: status lezen [f][k][ ][Set ID][ ][Data][Cr] Acknowledgement Data...
- Pagina 68 MEERDERE PRODUCTEN BEDIENEN 32. White balance red gain (Witbalans kleurdiepte rood) 35. White Balance Red Offset (Witbalans offset rood) (command: j m) (command: s x) Hiermee past u de waarde van de kleurdiepte van rood voor Hiermee past u de waarde van de offset van rood voor de de witbalans aan.
- Pagina 69 MEERDERE PRODUCTEN BEDIENEN 38. Backlight (Tegenlicht) (command: m g) 41. Check Tile Mode (Tegelmodus controleren) Hiermee past u de helderheid van het tegenlicht aan. (command: d z) Transmission Hiermee controleert u de tegelmodus. Transmission [m][g][ ][Set ID][ ][Data][Cr] [d][z][ ][Set ID][ ][Data][Cr] Data 00 tot 64: Tegenlicht 0 tot 100 Data...
- Pagina 70 MEERDERE PRODUCTEN BEDIENEN 44. DPM Select (DPM-modus) (command: f j) 47. Fail Over Select (Failover selecteren) (command: Hiermee kunt u de DPM-functie (Display Power m i) Management) instellen. Hiermee kunt u de invoermodus voor automatisch Transmission overschakelen selecteren. Transmission [f][j][ ][Set ID][ ][Data][Cr] [m][i][ ][Set ID][ ][Data][Cr] Data 00: Uit...
- Pagina 71 MEERDERE PRODUCTEN BEDIENEN 53. Speaker (Luidspreker) (command: d v) 50. Local Key Operation (Bediening lokale toetsen) (command: t o) Hiermee stelt u de luidsprekerfunctie in. Hiermee configureert u de instellingen voor lokale toetsen Transmission van het product. [d][v][ ][Set ID][ ][Data][Cr] Transmission Data 00: Uit...
- Pagina 72 Naast de broncode zijn alle licentievoorwaarden, beperkingen van garantie en auteursrechtaanduidingen beschikbaar om te downloaden. LG Electronics verleent u de open source- code op cd-rom tegen een vergoeding die de kosten van een dergelijke levering dekt, zoals de kosten van de media, de verzending en de verwerking.
