Voor een werking zonder automatische opening bij een stroomonderbreking, moet de spanning van de
veer moet zo worden geregeld dat de motor slechts een minimale inspanning moet leveren om de
slagboom te openen of te sluiten:
Ontgrendel de rem met de hendel (19), til de slagboomarm lichtjes op en laat hem los: deze moet in
evenwicht blijven.
Herhaal dit in verschillende hoekstanden.
Als de slagboomarm zakt, moet de veer harder worden aangespannen.
Als de hefboomarm naar boven gaat, moet de spanning van de veer worden verminderd.
Voor een werking met automatische opening van de arm bij stroomonderbreking, moeten de veren de
arm langzaam en volledig openzetten, tot aan de verticale positie. Het contact tussen de rubberen lager
(51) en het raamwerk mag niet te hevig zijn om te snelle slijtage te voorkomen.
Als de slagboomarm niet volledig omhoog gaat, moet de veer harder worden aangespannen.
Als de hefboomarm te bruusk naar boven gaat, moet de spanning van de veer worden verminderd.
Instelling van de samendrukking van de veren:
1. Draai de moeren (27) vast of los om de veren respectievelijk vaster of minder vast samen te
drukken.
OPGELET: de platen (29) en (32) moeten parallel blijven en de afstand ertussen mag niet lager
zijn dan 444 mm zodat de veren niet slijten.
2. Als deze instelling niet voldoende blijkt, wijzigt u de plaatsing van de excenterschijven (47):
a. Plaats de arm verticaal.
b. Schakel de slagboom uit door de beveiligingsschakelaar te ontkoppelen (20).
c. Maak de centrale veerstangen (40) los door een paar keer aan de moer te draaien (50).
d. Verwijder de bout (44) volledig en zorg ervoor dat u de platte ringen (46) en de moer niet
laat vallen (53).

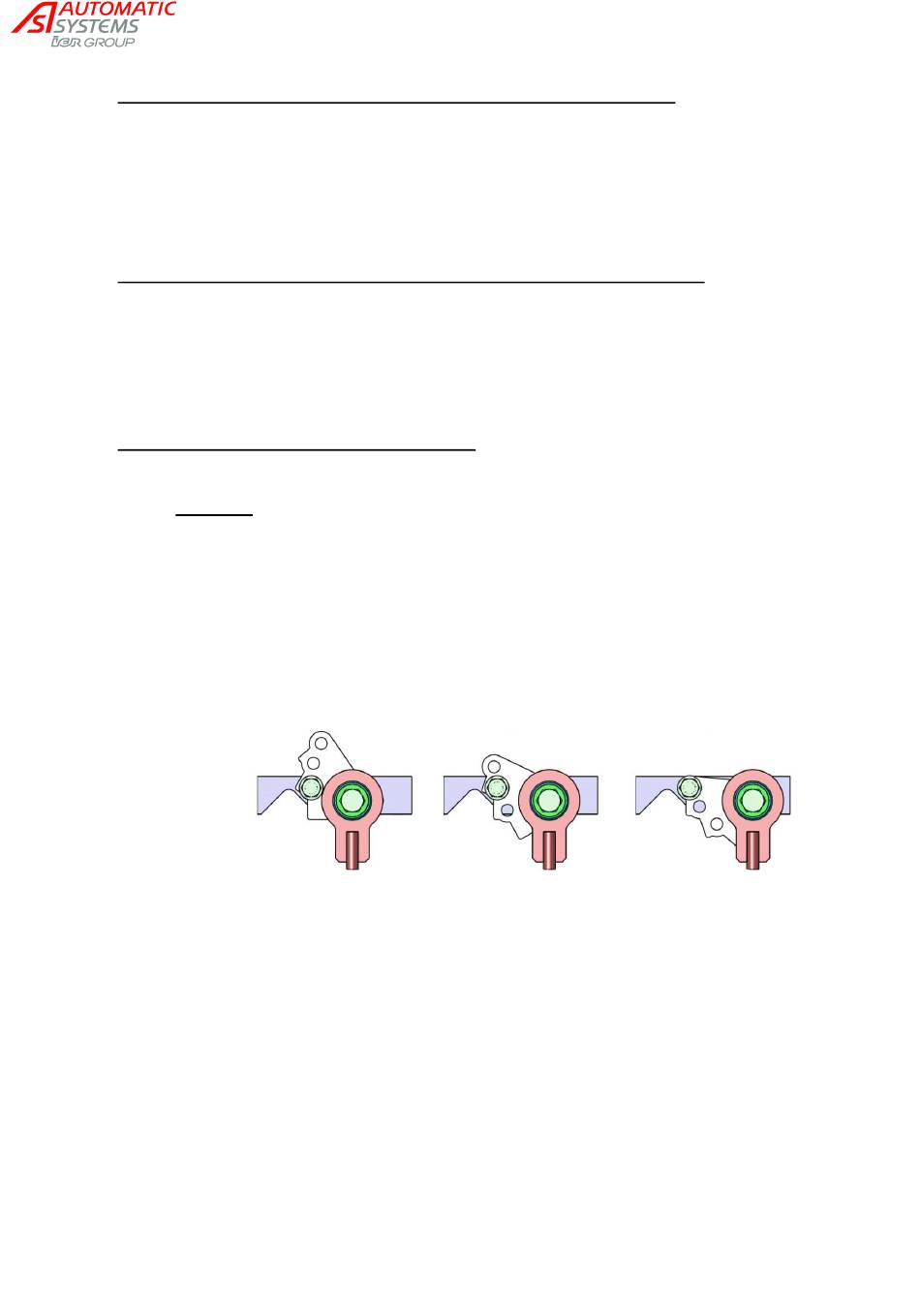

e. Plaats de excenterschijven (47) in de naaf (55) naargelang de gewenste configuratie:
f.
Verwijder de bout (44), de ringen (46) en de moer (53).
g. Schroef de moer aan (50)
3. Als dat nog niet volstaat, verhoog of verlaag dan het aantal veren.
De volgende tabel bevat de instellingen van de veren voor de verschillende armlengtes.
De informatie in dit document is vertrouwelijk en eigendom van Automatic Systems. De lezer zal ze niet gebruiken voor een ander doel dan het gebruik van de producten of de uitvoering van het
project waarnaar ze verwijst en zal ze niet meedelen aan deden zonder de schriftelijke voorafgaande toestemming van Automatic Systems Dit document kan zonder voorafgaand bericht worden
O
min. hefboomarm
=> min. samendrukking
Technische handleiding BL4x -MT-NL1
B
gewijzigd.
p 44/62
C
max. hefboomarm
=> max. samendrukking
