op het paneel aan de linker zijde
■
U kunt de aansluiting op het
achterpaneel als volgt naar het linker
paneel omschakelen:

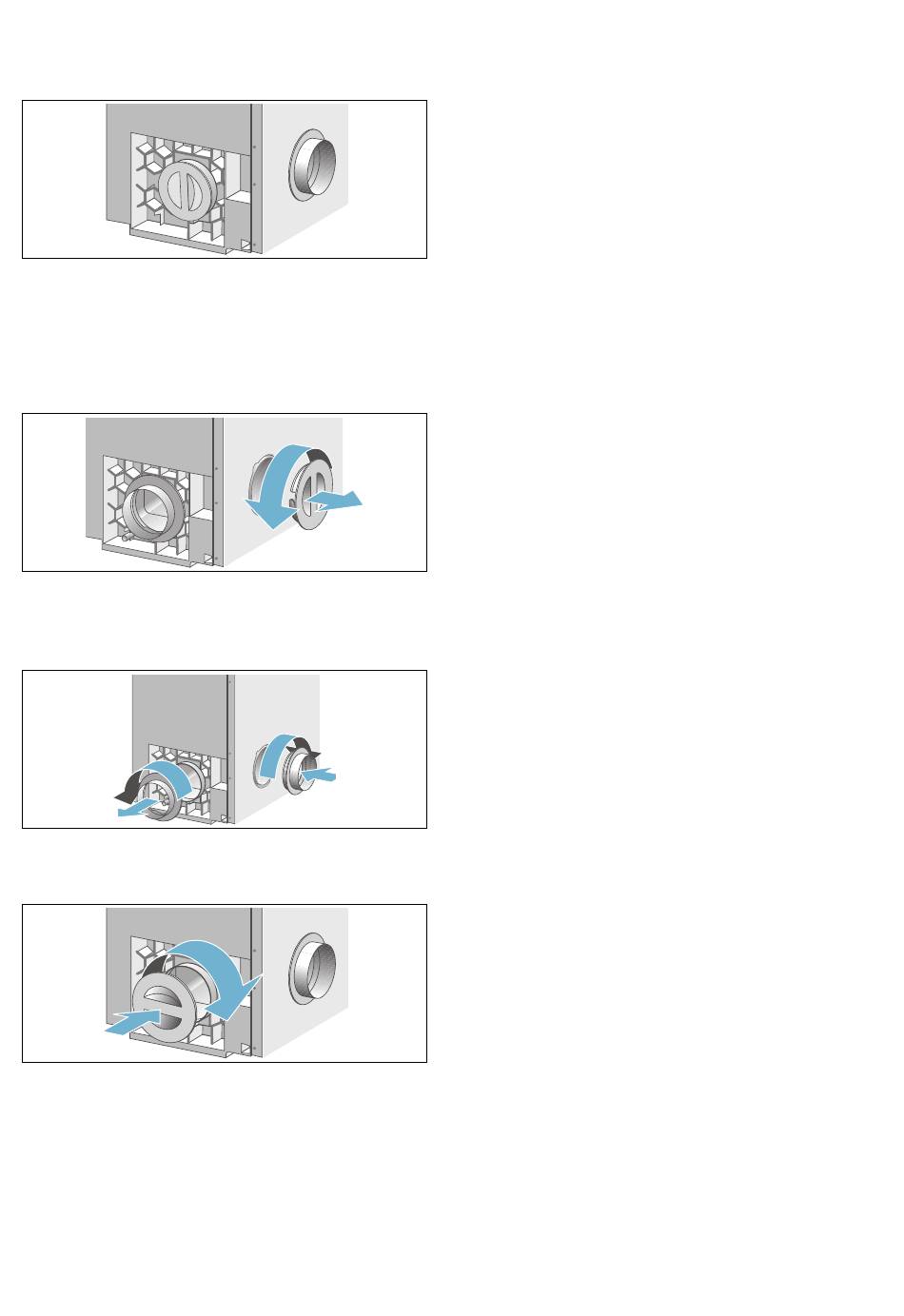

Verwijder het deksel op het
1.
zijpaneel.
Verwijder de bajonet- ring van het
2.
achterpaneel en bevestig deze op
de opening op het zij- paneel.
Dicht de opening op de achterzijde
3.
af met het deksel.
Wanneer er een grote
Aanwijzing:
mate van condensatie optreedt in het
afvoerluchtkanaal, dan is het raadzaam
een condensopvangeenheid
(standaard) te monteren of een
afvoergat met een diameter van ca.
Installatie en aansluiting
3 mm in het laagste deel van het
luchtafvoerkanaal.
Afvoerluchtkanaal
Alle standaard producten kunnen
worden gebruikt voor het
luchtafvoerkanaal:
flexibele pijpen
■
gegalvaniseerd metalen kanalen of
■
pijpen
connectoren, adapters en omleiders
■
voor platte buis systemen en
pijpsystemen
Inbouwdozen voor verdamping in de
■
open lucht of in een ventilatieschacht
adapters op rechthoekige kanalen
■
rechthoekige kanalen of kunststof
■
pijpen
tegendruk- klep
■
Het materiaal moet
Aanwijzing:
hittebestendig zijn tot 80 °C en
vochtbestendig.
Drukverliezen
Het type en lengte van het
Aanwijzing:
afvoerluchtkanaal, met name
bochtstukken of bochten met een kleine
radius, kunnen de luchtstroom hinderen.
Houd de diameterreducties en
drukverliezen (weerstand) beperkt tot
een minimum.
Het volgende moet worden vermeden:
lange afvoer- luchtkanalen
■
afvoerlucht- kanalen met kleine
■
diameters
afvoerlucht- kanalen met veel
■
bochten en kniestukken.
Drukverliezen door frictie
Kanaal- of leidingfrictieweerstand, d.w.z.
frictie binnenin de luchtafvoerschacht,
heeft als volgt invloed op de
luchtstroom:
hoe gladder de binnenwand
■
