Stappen
1. Leid de beeldschermkabel weg van de routeringsgeleiders op de palmsteuneenheid.
2. Verwijder de tape waarmee de beeldschermkabel wordt bevestigd.
3. Open de vergrendeling en koppel de beeldschermkabel los van de connector op de systeemkaart.
4. Verwijder de schroeven (M2.5x4) en twee schroeven (M2.5x6) waarmee de beeldschermscharnieren aan het systeem worden
bevestigd.

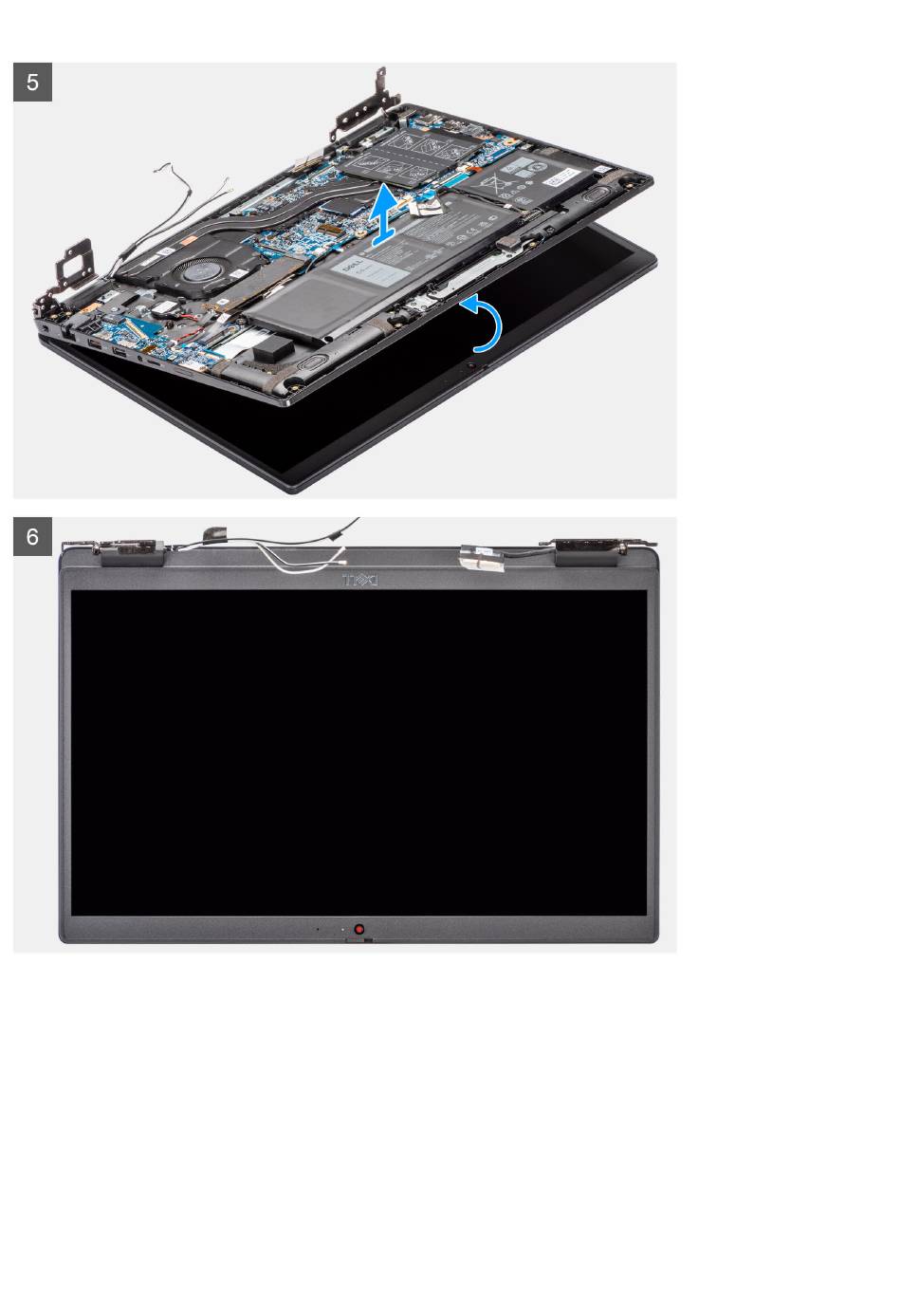

5. Til de linker- en rechterscharnieren omhoog uit de palmsteuneenheid.
6. Til het beeldscherm weg van de palmsteuneenheid.
Onderdelen verwijderen en plaatsen
49
