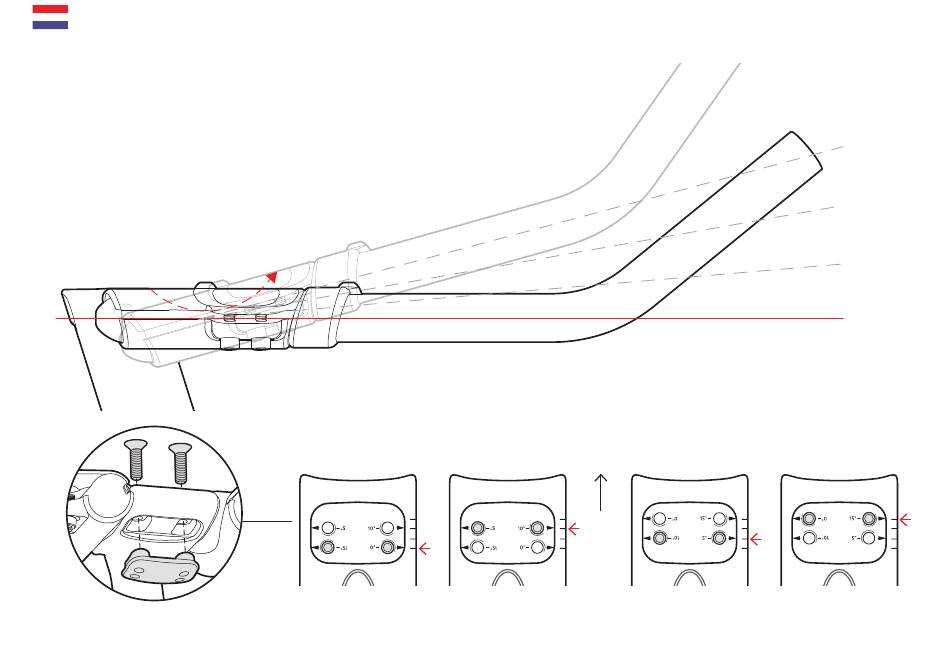

HOEKAFSTELLING EXTENSIES
Voor de stuwblokkenhouder en de extensies kan een van de
vier volgende hoeken worden ingesteld: 0˚, 5˚, 10˚, 15˚.
1.
Verwijder de borgschroeven voor de
kantelafstellingen en de kantelafstellingsplaat.
2. Positioneer de kantelbevestigingsplaat in een van
de twee richtingen en steek de licht gesmeerde
borgschroeven in een van de twee overeenkomstige
gaten.
3. Vastdraaien tot 6 Nm.
15
Kantelafstellingsplaat
Positie 1: 0˚, 10˚
0˚
10˚
Kantelafstellingsplaat
Positie 2: 5˚, 15˚
Voorkant
5˚
Benedenaanzicht
15˚
10˚
5˚
0˚
15˚
