Technische gegevens
Omvang

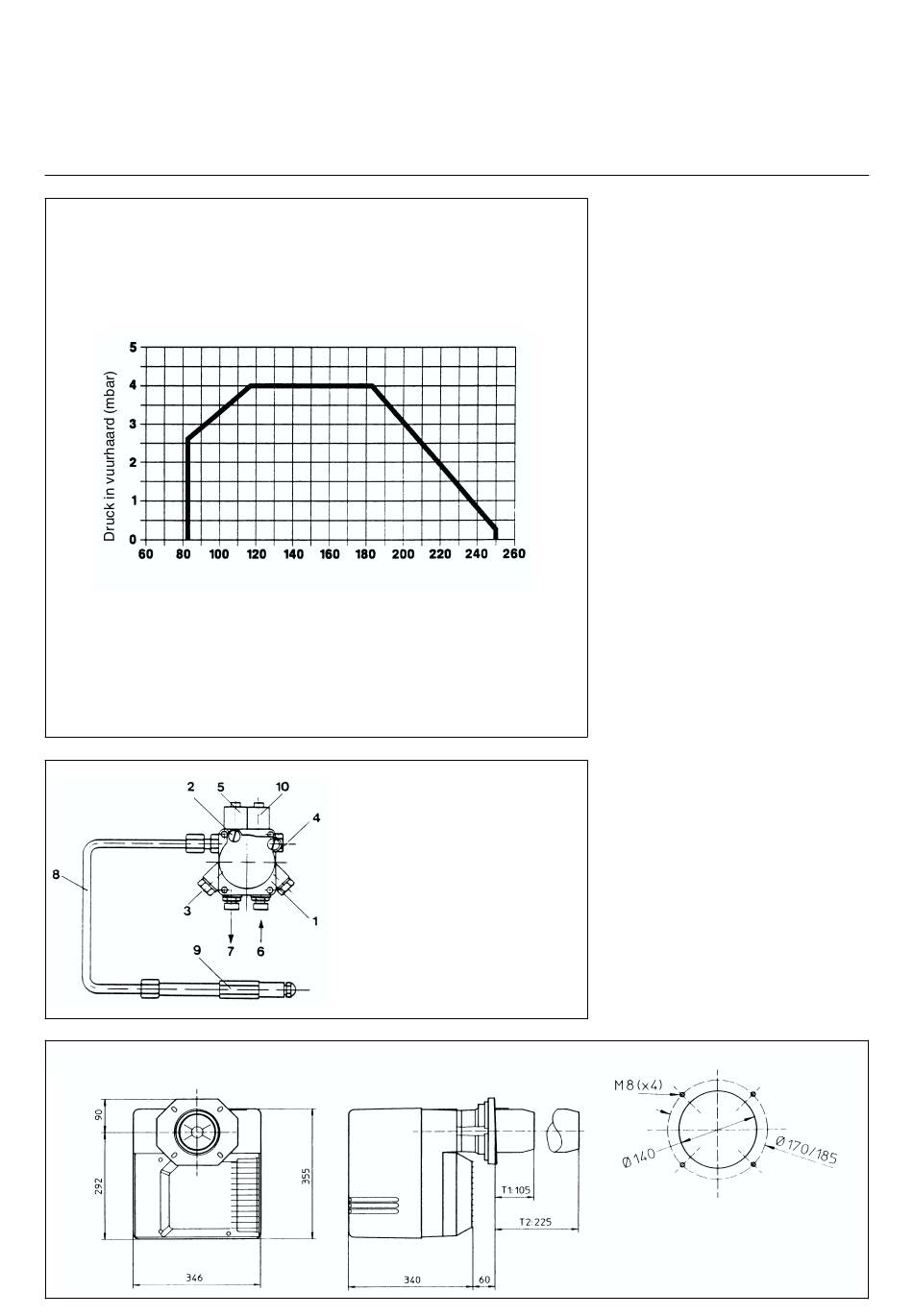

Vermogenbereik
Afmetingen
Opmerking bij het vermogenbereik.
Het werkingsgebied toont de hoeveelheid verbruikte brandstof in verhouding met
de druk in de vuurhaard. Dit zijn maximum waarden, volgens DIN 4787, die bij de
brandermond gemeten werden.
Bij de keuze van een brander moet er rekening gehouden worden met de
werkingsgraad van de ketel !
kW verbrandingsvermogen
Hydraulisch schema
Afmetingen
1 Drukinstelling, tweetrapswerking
2 Manometer aansluiting
3 Vakuummeter aansluiting
4 Drukinstelling, ééntrapsregeling
5 Magneetventiel
6 Aanzuigleiding
7 Terugloop naar de stookolietank
8 Sproeierleiding
9 Sproeierbevestiging
10 Magneetventiel, tweetrapswerking,
stroomloos open.
9812 / 13 005 345A
Technische gegevens
Vermogen
Hoeveelheid
Type brander
Brandstof
lichte stookolie,
Volgens DIN 51603
Ontstekingsautom.
Servo
Motor
230 W, 2850 t/min
Pomp
Sproeierlijn
Sproeier
Olieslang (leiding)
R 3/8" x 1150 mm
Ontstekings-transformator
gewicht
Leveringsomvang
Bij de verpakking bevinden zich
volgende onderdelen :
- 1 flens,
- 1 flensdichting,
- 1 inhangbeugel,
- 2 inbusschroeven M6 x 10,
- 4 inbusschroeven M8 x 25,
- 4 ringen Ø 8,
- 2 inbusschroeven M6 x 20,
- 1- 7 polige Wielandstekker,
- 1- 4 polige Wielandstekker,
- 1 montage- en opstarthandleiding,
- 1 onderdelenlijst,
- 1 elektrisch schema,
- 1 montage-sleutel SW 4.
83 - 250 kW
7 - 21 kg/h
twee gangen
LOA 22
LKS 131
220 V, 50 Hz
AT 2/57 l/h
voorloop
ingebouwd
ZM 20/10
22 kg
4
