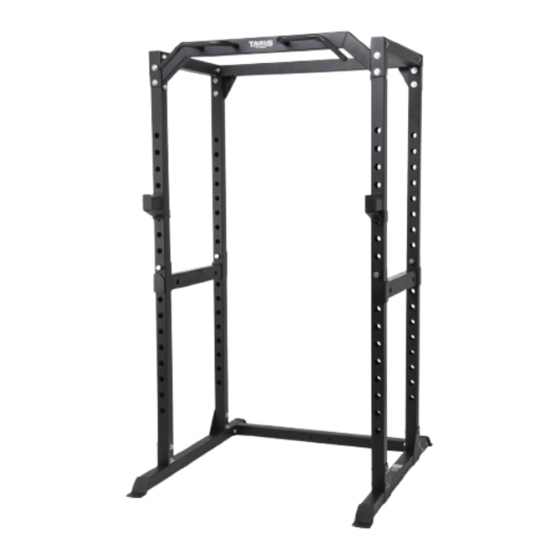

- Pagina 1 Montage- en gebruiksaanwijzing max. 150 kg TF-CAGE TF-CAGE-LAT ~ 90-120 Min. 75 kg L 134 | B 119 | H 214 TFCAGE.01.03 TF-CAGE-DIP TF-HOOKS Art. Nr. TF-CAGE / TF-CAGE-SET Taurus Power Cage Premium...
- Pagina 2 Power Cage...
-
Pagina 3: Inhoudsopgave
AANBEVOLEN ACCESSOIRES BESTELLEN VAN VERVANGONDERDELEN Serienummer en modelnaam Onderdelenlijst: Power Cage Premium Detailtekening: Power Cage Premium Onderdelenlijst: Kabeltrek voor Power Cage Premium Detailtekening: Kabeltrek voor Power Cage Premium Onderdelenlijst: Dipstation voor Power Cage Premium Detailtekening: Dipstation voor Power Cage Premium... - Pagina 4 GARANTIE CONTACT Power Cage...
- Pagina 5 Bij Taurus fitnessapparaten ligt de nadruk op datgene, waar het bij sport op aankomt, namelijk: maximale prestaties! Daarom worden de apparaten in nauwe samenwerking met sportlui en sportwetenschappers ontwikkeld.
- Pagina 6 OVER DEZE GEBRUIKSAANWIJZING Lees aandachtig de volledige handleiding vóór de montage en het eerste gebruik van het apparaat. De handleiding helpt je bij de montage en legt uit hoe je het apparaat veilig en correct gebruikt. Zorg ervoor dat alle personen die op dit apparaat trainen (in het bijzonder kinderen en personen met lichamelijke, sensorische, geestelijke of motorische beperkingen) vóór de training kennis hebben genomen van deze gebruiksaanwijzing en haar inhoud.
-
Pagina 7: Algemene Informatie
ALGEMENE INFORMATIE Technische gegevens Power Cage: Artikelgewicht (bruto, incl. verpakking): 80 kg Artikelgewicht (netto, zonder verpakking): 74,5 kg Afmetingen verpakking (L x B x H) ca.: Box 1 136 cm x 32 cm x 23 cm Box 2 199 cm x 15 cm x 14 cm Opstelmaten (L x B x H) ca.: 134 cm x 119 cm x 214 cm Maximale belastbaarheid pull-up bar:... -
Pagina 8: Persoonlijke Veiligheid
Persoonlijke veiligheid GEVAAR ⚠ Voordat je met het apparaat begint te trainen, moet je je huisarts raadplegen om te bepalen of de training vanuit gezondheidsperspectief geschikt is voor je. Dit heeft voornamelijk betrekking op alle personen die een erfelijke aanleg hebben voor hartaandoeningen of hoge bloeddruk, ouder zijn dan 45 jaar, roken, hoge cholesterolwaarden hebben, overgewicht hebben en/of het laatste jaar niet regelmatig aan sport hebben gedaan. -
Pagina 9: Plaats Van Opstelling
Plaats van opstelling WAARSCHUWING ⚠ Stel het apparaat niet op in hoofddoorgangen of vluchtwegen. ⚠ VOORZICHTIG Kies de opstellocatie van het fitnessapparaat zorgvuldig, zodat u rondom genoeg plaats heeft om te trainen. Zorg ervoor dat het trainingslokaal tijdens de training goed verlucht wordt en niet aan tocht wordt blootgesteld. -
Pagina 10: Montage
MONTAGE Algemene informatie ⚠ GEVAAR Laat geen gereedschap en verpakkingsmateriaal zoals folie of kleine onderdelen rondslingeren, dit kan verstikkingsgevaar voor kinderen veroorzaken. Houd kinderen verwijderd van het apparaat tijdens de montage. ⚠ WAARSCHUWING Neem de op het apparaat aangebrachte aanwijzingen in acht om het risico op verwondingen te verminderen. -
Pagina 11: Power Cage Premium
2.2.1 Power Cage Premium PART LIST NUMBER DESCRIPTION QUANTITY Naam Aantal Vertical Frame Verticaal frameonderdeel Left Base Frame Linker hoofdframe Right Base Frame Rechter hoofdframe Cross Brace Dwarsbalk Upper Frame Bovenste frame Top Beam Bovenbalk Chin Up Bar Pull-up bar... - Pagina 12 Right Safety Catch Borghaak rechts Instelstang links Left Adjustment Bar Right Adjustment Bar Instelstang rechts Bolt M10*16 Schroef M10*16 Bolt M12*20 Schroef M12*20 Bolt M10*80 Schroef M10*80 Big Washer 10 Grote sluitring 10 Lock Nut M10 Moer M10 Safety Catch Pad Bolt M5*10 Safety Catch Pad Washer 12...
-
Pagina 13: Trekkabel Voor Power Cage
PART LIST 2.2.2 Trekkabel voor Power Cage NUMBER DESCRIPTION QUANTITY Aantal Naam Middelste mast Middle Upper Post Weight Base Tube Hoofdframe van kabeltrek Guide Rod Geleidingsstang Sliding Weight Post Hefstang Shiver Bar Lat pull bar Lat Bar Korte stang Bracket Beugel Pulley Omkeerrol... - Pagina 14 Sliding Sleeve Schuifbus Pulley Bushing Bus omkeerrol Hook Karabijnhaak Chain Ketting Bolt M10*50 Schroef M10*50 Bolt M10*75 Schroef M10*75 Schroef M10*80 Bolt M10*80 Square Neck Bolt Vierkantschroef M10*70 M10*70 Washer 10 Sluitring 10 Lock Nut M10 Moer M10 Cable A-3000mm Kabel A - 3000 mm Cable B-3250mm Kabel B - 3250 mm...
-
Pagina 15: Montage
Montage Lees eerst de montagebeschrijving stap voor stap zorgvuldig door en voer de montage in de beschreven volgorde uit. OPMERKING Schroef eerst alle onderdelen los en controleer hun juiste pasvorm. Schroef de schroeven pas met het gereedschap vast, wanneer dat in de handleiding vermeld wordt. Stap 1: Montage van het hoofdframe, deel 1 Monteer de dwarsstang (4) op het linkse en rechtse hoofdframe (2 &... - Pagina 16 Stap 2: Montage van het hoofdframe, deel 2 Monteer vier verticale frameonderdelen (1) op het linkse en rechtse hoofdframe (2 & 3) met in totaal acht schroeven (16), 16 grote sluitringen (17) en acht moeren (18). Power Cage...
- Pagina 17 Stap 3: Montage van het bovenste frame en de balken Monteer het bovenste frame (5) op de beide achterste verticale frameonderdelen (1) met in totaal vier schroeven (16), acht grote sluitringen (17) en vier moeren (18). Monteer de bovenbalken (6) op het bovenste frame (5) met in totaal zes schroeven (14) en zes grote sluitringen (17).
- Pagina 18 Stap 4: Montage van de pull-up bar, de borghaak en de instelstangen Monteer de linkse en rechtse handgreep (8 & 9) aan de pull-up bar (7) met in totaal vier schroeven (15) en vier grote sluitringen (17). Monteer de pull-up bar (7) aan de bovenbalk (6) en aan het verticale frameonderdeel (1) met vier schroeven (16), acht grote sluitringen (17) en vier moeren (18).
-
Pagina 19: Opbouw Toebehoren
Opbouw toebehoren De volgende twee apparaten zijn optionele toebehoren voor de Power Cage van het merk Darwin. De lat-pull en het dipstation zijn niet inbegrepen in de levering van de Power Cage en moeten apart worden aangekocht, of zijn alleen in de levering inbegrepen wanneer u de Power Cage-set gekocht heeft. - Pagina 20 Stap 2: Montage van de omkeerrol, de geleidingsstangen en de hefstang Monteer de omkeerrol (8) op het hoofdframe van de kabeltrek (2) met een schroef (15), twee sluitringen (19) en moer (20). Monteer de geleidingsstangen (3) en de hefstang (4) op het hoofdframe van de kabeltrek (2) met de schuifbussen (11) en twee schroeven (18).
- Pagina 21 Stap 3: Montage van de omkeerrollen en de middenmast Monteer drie omkeerrollen (8) op de middenmast (1) met drie schroeven (16), zes omkeerrollenbussen (12), zes sluitringen (19) en drie moeren (20). Monteer de middenmast (1) op de Power Cage en de geleidingsstangen (3) met twee schroeven (16), twee schroeven (17), zes sluitringen (19) en twee moeren (20).
- Pagina 22 Stap 4: Montage en doorvoer van de kabel Leid de kabel A-3000 (21) door de punten a, b, c, d en e en draai het schroefeinde van de kabel aan de hefstang (4) vast. Leid de kabel B-3250 (22) door de punten f, g en h en monteer het uiteinde van het oog van de kabel op het hoofdframe van de kabeltrek (2) met twee karabijnhaken (13) en de ketting (14).
-
Pagina 23: Opbouw: Dipstation Voor De Power Cage
2.4.2 Opbouw: Dipstation voor de Power Cage Stap 1 Stap 2 Stap 3... -
Pagina 24: Opbouw: Hooks Voor De Power Cage
2.4.3 Opbouw: Hooks voor de Power Cage Stap 1 Stap 2 Stap 3 Power Cage... -
Pagina 25: Opslag En Transport
OPSLAG EN TRANSPORT Algemene informatie ⚠ WAARSCHUWING De opslagplaats moet zodanig worden gekozen, dat misbruik door derden of kinderen kan worden uitgesloten. Als je apparaat niet uitgerust is met transportwielen, moet je het apparaat demonteren alvorens het te verplaatsen. ࣑ OPGELET Zorg ervoor dat het apparaat op de gekozen opslagplaats beschermd is tegen vocht, stof en vuil. -
Pagina 26: Probleemoplossing, Verzorging En Onderhoud
PROBLEEMOPLOSSING, VERZORGING EN ONDERHOUD Algemene informatie ⚠ WAARSCHUWING Voer geen ondeskundige veranderingen aan het apparaat uit. VOORZICHTIG ⚠ Beschadigde of versleten onderdelen kunnen je veiligheid en de levensduur van het apparaat in gevaar brengen. Vervang dus onmiddellijk alle beschadigde of versleten onderdelen. Wend je in dit geval tot je verkoper. -
Pagina 27: Onderhouds- En Inspectietermijnen
Onderhouds- en inspectietermijnen Om beschadigingen door lichaamszweet te vermijden, moet het apparaat na elke workout met een vochtige handdoek (geen oplosmiddelen gebruiken!) worden gereinigd. De volgende routinewerkzaamheden moeten op de aangegeven tijdstippen worden uitgevoerd: Onderdeel Wekelijks Maandelijks Kabel Schroefverbindingen Rollen en kabelgeleiding Geleiderails/geleidestangen Legende: R = Reinigen;... -
Pagina 28: Aanbevolen Accessoires
AANBEVOLEN ACCESSOIRES Om je trainingsbeleving nog aangenamer en efficiënter te maken, raden wij je aan om je fitnessapparaat aan te vullen met passende accessoires. Dat kan bijvoorbeeld een vloermat zijn, die ervoor zorgt dat je fitnessapparaat steviger staat en die de vloer tegen vallende zweetdruppels beschermt, maar ook extra handrails bij bepaalde loopbanden of siliconenspray om bewegende onderdelen soepel te laten lopen. -
Pagina 29: Bestellen Van Vervangonderdelen
OPMERKING Het serienummer van je apparaat is uniek. Het staat vermeld op een witte sticker. Voer het serienummer in het bijbehorende veld in. Serienummer: Merk/categorie: Taurus / krachtstation Modelnaam: Power Cage Premium Artikelnummer TF-CAGE / TF-CAGE-LAT / TF-CAGE-DIP / TF-HOOKS... -
Pagina 30: Onderdelenlijst: Power Cage Premium
Onderdelenlijst: Power Cage Premium Naam (ENG) Aantal Vertical Frame Left Base Frame Right Base Frame Cross Brace Upper Frame Top Beam Chin Up Bar Left Handle Right Handle Left Safety Catch Right Safety Catch Left Adjustment Bar Right Adjustment Bar... -
Pagina 31: Detailtekening: Power Cage Premium
Detailtekening: Power Cage Premium... -
Pagina 32: Onderdelenlijst: Kabeltrek Voor Power Cage Premium
Onderdelenlijst: Kabeltrek voor Power Cage Premium Naam (ENG) Specificatie Aantal Middle Upper Post Weight Base Tube Guide Rod Sliding Weight Post Shiver Bar Lat Bar Bracket δ3*212*38 Φ90*27(厚) Pulley Weight Holder Φ25MM "Φ50*Φ4“ Spring Clip Φ60*Φ25*δ25 Sliding Sleeve Φ16*16 Pulley Bushing Φ7*70... -
Pagina 33: Detailtekening: Kabeltrek Voor Power Cage Premium
Detailtekening: Kabeltrek voor Power Cage Premium... -
Pagina 34: Onderdelenlijst: Dipstation Voor Power Cage Premium
Onderdelenlijst: Dipstation voor Power Cage Premium Naam (ENG) Aantal Left adjustment bar Right Adjustment bar Safety Catch Pad Bolt M5*10 Detailtekening: Dipstation voor Power Cage Premium Power Cage... - Pagina 35 GARANTIE Trainingsapparaten van Taurus® worden onderworpen aan strenge kwaliteitscontroles. Als een fitnessapparaat dat je bij ons gekocht hebt, niet perfect functioneert, betreuren wij dat en verzoeken wij je om onze klantendienst te contacteren. We staan telefonisch voor je klaar via de technische hotline.
