6 Configuratie
OPMERKING
Fabrieksinstellingen: Verander de instellingen van de
schakelaar NIET wanneer een afstandsbediening is
aangesloten. SS1 is een schakelaar om te werken zonder
afstandsbediening. Als u de instellingen verandert wanneer
een afstandsbediening is aangesloten, stopt de unit met
normaal te werken. Laat de schakelaar op de printplaat op
de fabrieksinstelling staan.
6
Configuratie
De in dit hoofdstuk gebruikte instellingen (formaat: XX(XX)-X-XX),
bijvoorbeeld 19(29)-1-02, bestaan uit 3 delen, afgescheiden door "-":
▪ Standnummer: bijvoorbeeld 19(29), waarbij 19 het standnummer
voor groepsinstellingen is en 29 het standnummer voor individuele
instellingen.
▪ Schakelaarnummer: bijvoorbeeld 1
▪ Positienummer: bijvoorbeeld 02
6.1
Bedieningsprocedure
U kunt de instellingen van de ventilatie-unit met warmteterugwinning
instellen met de afstandsbediening van de ventilatie-units met
warmteterugwinning
of
met
airconditioner.
Initiële instellingen
▪ Standnummers 17, 18 en 19: groepsbesturing van ventilatie-units
met warmteterugwinning.
▪ Standnummers 27, 28 en 29: individuele besturing.
6.1.1

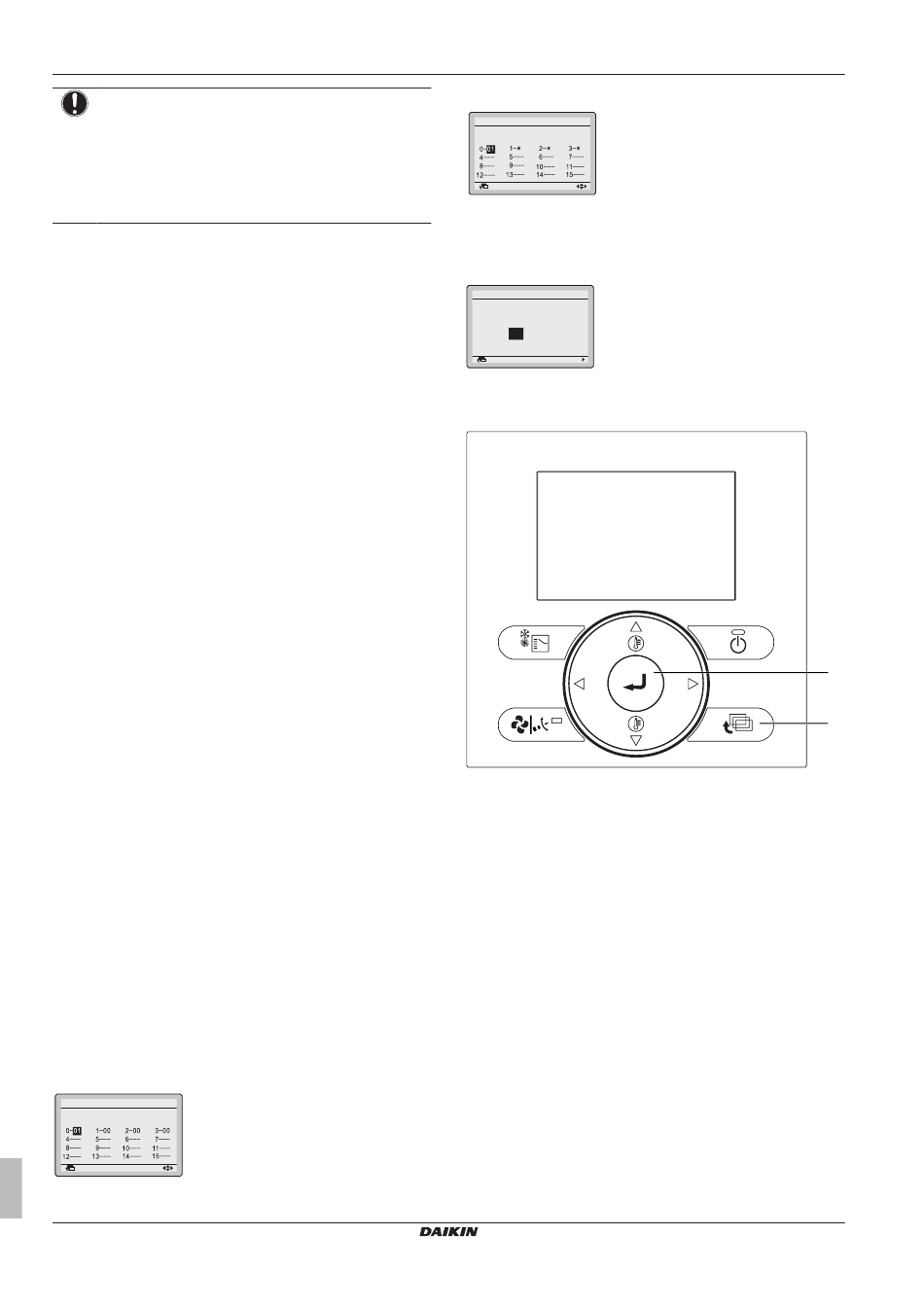

Instellingen veranderen met BRC1E53
Controleer of de deksels van de besturingskasten op de ventilatie-
unit met warmteterugwinning gesloten zijn.
1 Druk kort op een toets om de schermverlichting in te schakelen.
2 Houd de Annuleertoets (a) minstens 4 seconden ingedrukt om
naar het menu Service instelling lokaal te gaan.
3 Ga naar Lokale instellingen met de toetsen omhoog/omlaag en
druk op de Menu/Enter-toets (b).
4 Druk op de toetsen links/rechts om het nummer onder Mode te
markeren.
5 Druk op de toetsen omhoog/omlaag om het gewenste
standnummer te selecteren.
Gevolg: Afhankelijk van het geselecteerde standnummer, moet
u vanaf 20 ook een unitnummer selecteren voor individuele
besturing.
6 Druk op de toetsen links/rechts om het nummer onder Unit nr.
te markeren.
7 Druk op de toetsen omhoog/omlaag om een nummer van een
binnenunit te selecteren. Een unitnummer selecteren is NIET
nodig wanneer u de volledige groep configureert.
8 Druk op de toetsen links/rechts om een positienummer (0 tot
15) te selecteren voor het schakelaarnummer dat u wilt
veranderen.
Bij individuele instellingen:
Lokale instellingen
Unit nr.
Mode
0
20
Terug
Instelling
Montagehandleiding en gebruiksaanwijzing
14
de
afstandsbediening
van
Bij groepsinstellingen:
Lokale instellingen
Mode
10
Terug
Instelling
9 Druk op de toetsen omhoog/omlaag om het gewenste
positienummer te selecteren.
10 Druk op de Menu/Enter-toets (b) en bevestig de selectie met
Ja.
Lokale instellingen
Sla de instellingen op?
Ja
Nee
Terug
Instelling
11 Wanneer alle veranderingen ingevoerd zijn, drukt u twee keer
op de Annuleertoets (a) om terug te keren naar de normale
stand.
de
6.1.2
Instellingen veranderen met BRC301B61
Controleer of de deksels van de besturingskasten op de ventilatie-
unit met warmteterugwinning gesloten zijn.
1 Houd in de normale stand de Inspectie/Test-toets (a) minstens
4 seconden ingedrukt om de lokale instelstand te activeren.
2 Druk op de Ventilatiestandtoets (omhoog - b) en de
Luchtdebiettoets (omlaag - b) om een standnummer te
selecteren.
Gevolg: De codeweergave knippert.
3 Om instellingen voor individuele units onder groepsbesturing te
configureren, druk op de toets van de timerinstelling aan/uit (c)
en selecteer het nummer van de unit die u wilt configureren.
4 Om het schakelaarnummer van de instelling te selecteren, druk
op het bovenste deel van de Timertoets (d). Om het
positienummer van de instelling te selecteren, druk op het
onderste deel van de Timertoets (e).
5 Druk één keer op de toets Programma/Annuleren (f) om de
instelling in te voeren.
Gevolg: De codeweergave stopt met knipperen en blijft
branden.
6 Druk op de toets Inspectie/Test (a) om terug te keren naar de
normale stand.
VAM350~2000J7VEB
Ventilatie-unit met warmteterugwinning
4P487292-1 – 2017.08
