Regelaars en elektriciteit
U MOET het volgende doen:
• Sluit de voeding van de bedieningskast (nr. 26) direct
aan op de accu of een hoofdverdeelbord met voldoende
stroomsterkte beschikbaar.
• Houd de totale lengte van de positieve en negatieve
draden zo kort mogelijk. Kies uw draad uit de tabel
met elektrische specificaties hieronder.
VOORZICHTIG:
met een verkeerde draad verzwakt de
spanning en de werking.
• Maak alle pakkingen met aansluitklemmen en
aanzetverbindingen vande juiste nominale scheep
skwaliteit.
• Gebruik meerdradige koperdraad van scheepskwaliteit.
• Ondersteun alle draden ongeveer om de 45 cm (18")
met plastic kabelklemmen.
U MOET een zekeringhouder of stroomonderbreker van
de juiste sterkte aanbrengen (zie tabel met elektrische
specificaties). Als u de bedieningskast direct op de accu
aansluit, moet u uw zekeringhouder of stroomonderbreker
op max. 17 cm (7") van de accu aanbrengen.
VOORZICHTIG:
Verwijder de zekering of schakel de
stroomonderbreker uit bij het installeren
van regelaars en elektriciteit.
• Monteer de bedieningskast (nr. 26) op een droge,
goed bereikbare plaats, dichtbij de spoelpomp.
• Kies een plaats voor het bedieningspaneel (nr. 26) die
geschikt is voor zowel staande als zittende gebruikers
en zodat u de 3 m (10 ft) stuurkabel aan het oog
onttrokken naar de bedieningskast kunt voeren.
• Om het meegeleverde Jabsco schermpje (nr. 29) te
gebruiken, boort u een gat van 16 mm (5/8") voor de
6-wegs connector van de stuurkabel. Schroef het
bedieningspaneel (nr. 28) op de gekozen plaats met
een passende verzonken kopschroef. Klem het
schermpje vast (nr. 29).

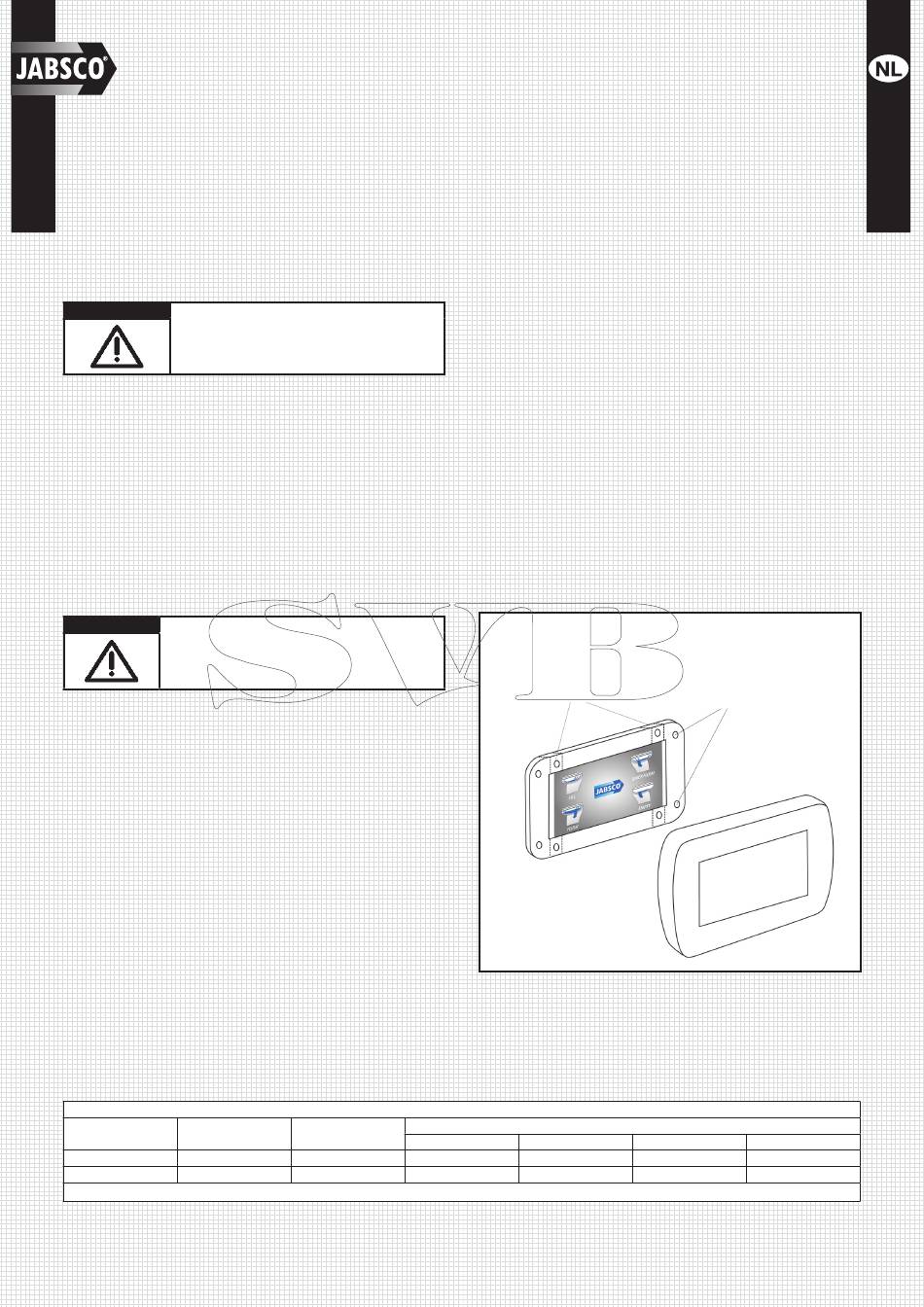

• Om Gewiss schermpjes te gebruiken, verwijdert u de
vier schroeflipjes (zie afbeelding hieronder). Maak een
rechthoekige opening van 53 mm x 92 mm. Bevestig
het schermpje met vier verzonken kopschroeven op
de gekozen plaats. Klem het Gewiss schermpje vast
Spanning
Amp. stoot
12 V gelijkstroom
20
12 V gelijkstroom
10
* Kabellengte is de totale afstand van de accu tot aan de doorspoelpomp en terug naar de accu
ELEKTRISCHE SPECIFICATIES
Zekering/stroom-
onderbreker
0-4 m (0-13 ft)
2
25 amp
4 mm
(#10)
2
15 amp
2,5 mm
(#16)
6
• Voor Vimar-dashboardpanelen verwijdert u de vier
schroeflipjes (zie afbeelding hieronder). Maak een
rechthoekige opening van 53 mm x 92 mm. Plaats de
adapter (nr. 30) op het paneel (nr. 28) en schroef het
met vier verzonken kopschroeven op zijn plaats. Klem
het Vimar schermpje vast op de adapter.
• Schuif de krimpkous (nr. 27) over de stuurkabel. Sluit
de 6-wegs stuurkabel aan op de bedieningskast en
dicht de krimpkous met een heteluchtpistool of
haardroger af over de 6-wegs connector.
• Merk op dat de bedieningskast nog vier draden heeft:
rood en zwart, oranje en blauw.
• Sluit de positieve (+) voeding van uw boot aan op de
rode (+) draad (ingaande spanning) van de
bedieningskast en het negatieve (-) retourcircuit van
uw boot op de zwarte (-) draad van de schakelkast.
• Sluit de oranje (+) draad (uitgaande spanning) van de
bedieningskast aan op de rode (+) draad (ingaande
spanning) van de doorspoelpompmotor (nr. 21).
• Sluit de blauwe (+) draad (uitgaande spanning) van
de bedieningskast aan op een willekeurige terminal
van de magneetklep (nr. 31) of op de rode (+) draad
(ingaande spanning) van de spoelpomp voor
buitenboordwater (nr. 32).
Snijd aan weerszijden langs
de scheurlijnen en scheur de
schroeflipjes af.
• Sluit de overblijvende terminal van de magneetklep of de
zwarte (-) draad (uitgaande spanning) van de spoelpomp
aan op het negatieve (-) retourcircuit van uw boot.
Kabel in mm
2
(AWG) per meter (foot) lengte*
4-6 m (13-20 ft)
6-12 m (20-40 ft)
2
6 mm
(#8)
2
4 mm
(#14)
Op zijn plaats schroeven
met vier verzonken kop-
schroeven.
12-18 m (40-60 ft)
2
2
8 mm
(#6)
19 mm
(#4)
2
2
6 mm
(#10)
8 mm
(#10)
