Montage

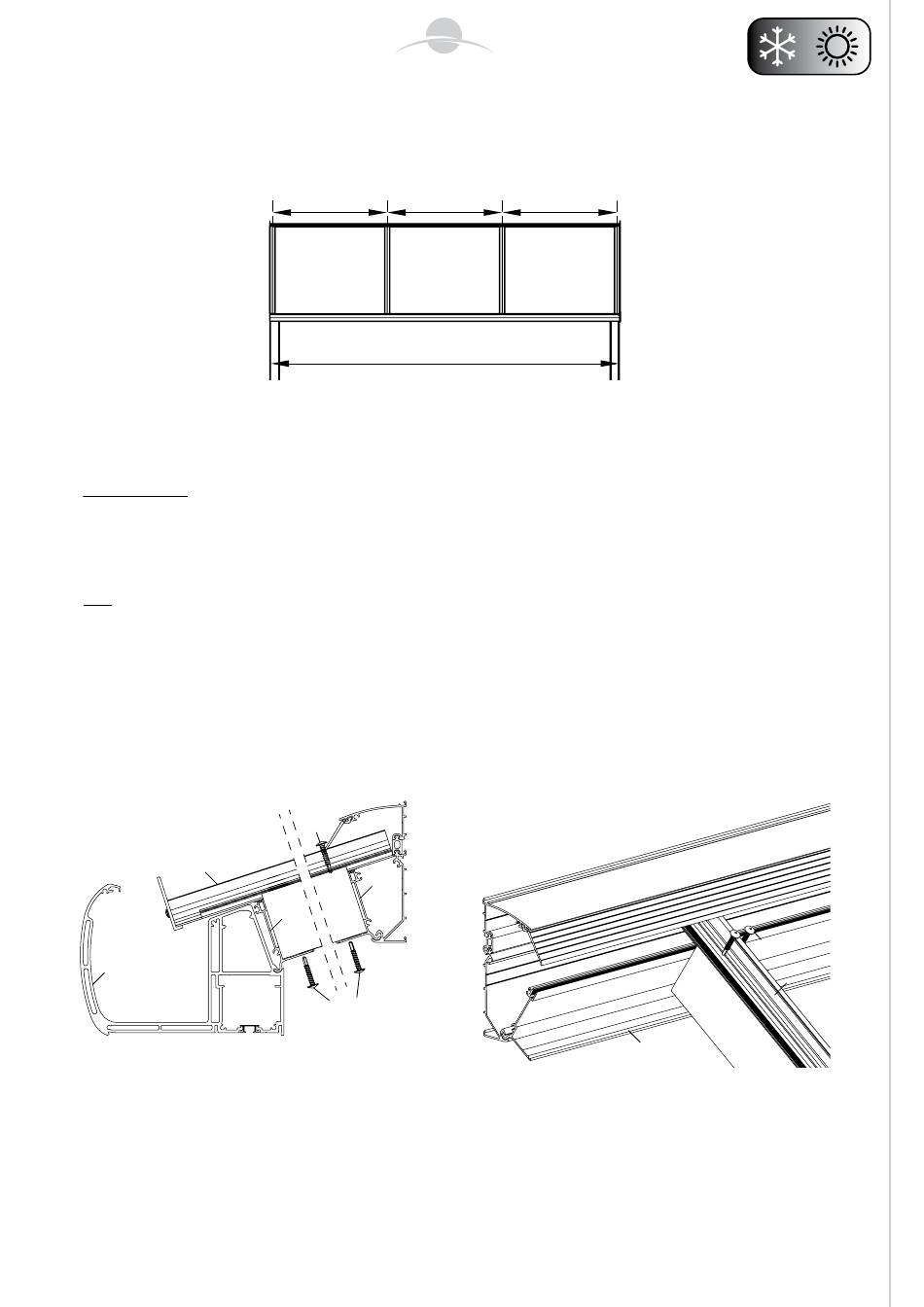

Het aantal dragers en hun positie wordt bepaald i.f.v. van de beglazing en de belasting. Controleer de asafstand
i.f.v. van de verandadiepte (D) en de belasting (beglazing + sneeuw en wind) zie grafieken pag 45 - 49 of m.b.v. het
berekeningsprogramma Climafast.
Voor kunststofplaten in polycarbonaat of acrylaat gebruikt men steeds de volle breedte van de platen, behalve voor
de linker en/of de rechter plaat die op maat mogen verzaagd worden. De asafstand tussen de dragers AX = plaat-
breedte + 22 mm. Hou rekening met een zijdelingse speling van 5 mm aan elke zijde. Alle nuttige informatie m.b.t.
het verwerken en plaatsen van kunststofbeglazing vindt u op pag 14 & 15.
Voor glas verdeelt men de totale breedte in gelijke delen van max 750 mm. Het aantal beglazingen wordt als volgt
bepaald : (B – 60 mm)/ 750 afgerond naar boven. De breedte van de beglazing wordt als volgt bepaald :
((B – 60 mm) / aantal beglazingen) – 22 mm. Voor glas vragen wij de instructies van uw leverancier op te volgen.
Teken de posities van de dragers af op de scharnierprofielen (aan goot en muur) en controleer de as-op-as maten.
TP
GDG
Positioneer de voorgemonteerde (zij-)dragers op
de scharnieren S1 of S2. De dragers worden aan
de muurzijde en de gootzijde door middel van ZSG
schroeven verankerd in het scharnierprofiel S1 of
S2. Dit doet u op de markeerlijn, zichtbaar aan de
onderkant van het scharnierprofiel S. Voor dragers
met stalen versterking moet u eerst voorboren met
Ø 4 mm.
CLIMAX PANORAMA
VERANDA
DRAGERS EN ZIJDRAGERS
AX
AX = PL + 22 MM
STANDAARD MONTAGE VOOR KUNSTSTOFPLATEN
ZSC
S1
S1
ZSG
AG.PLASTICS QUALITY
AX
AX
B
Schuif de plaatdragers TP(G) zo hoog mogelijk tegen
het muurprofiel en schroef vast met 2 ZSG schroe-
ven met neopreendichting. Zorg ervoor dat alle stop-
profielen aan de gootzijde in lijn liggen.
info@agp.be
www.climax.be
ZSC
TP(G)
S1/S2
27
