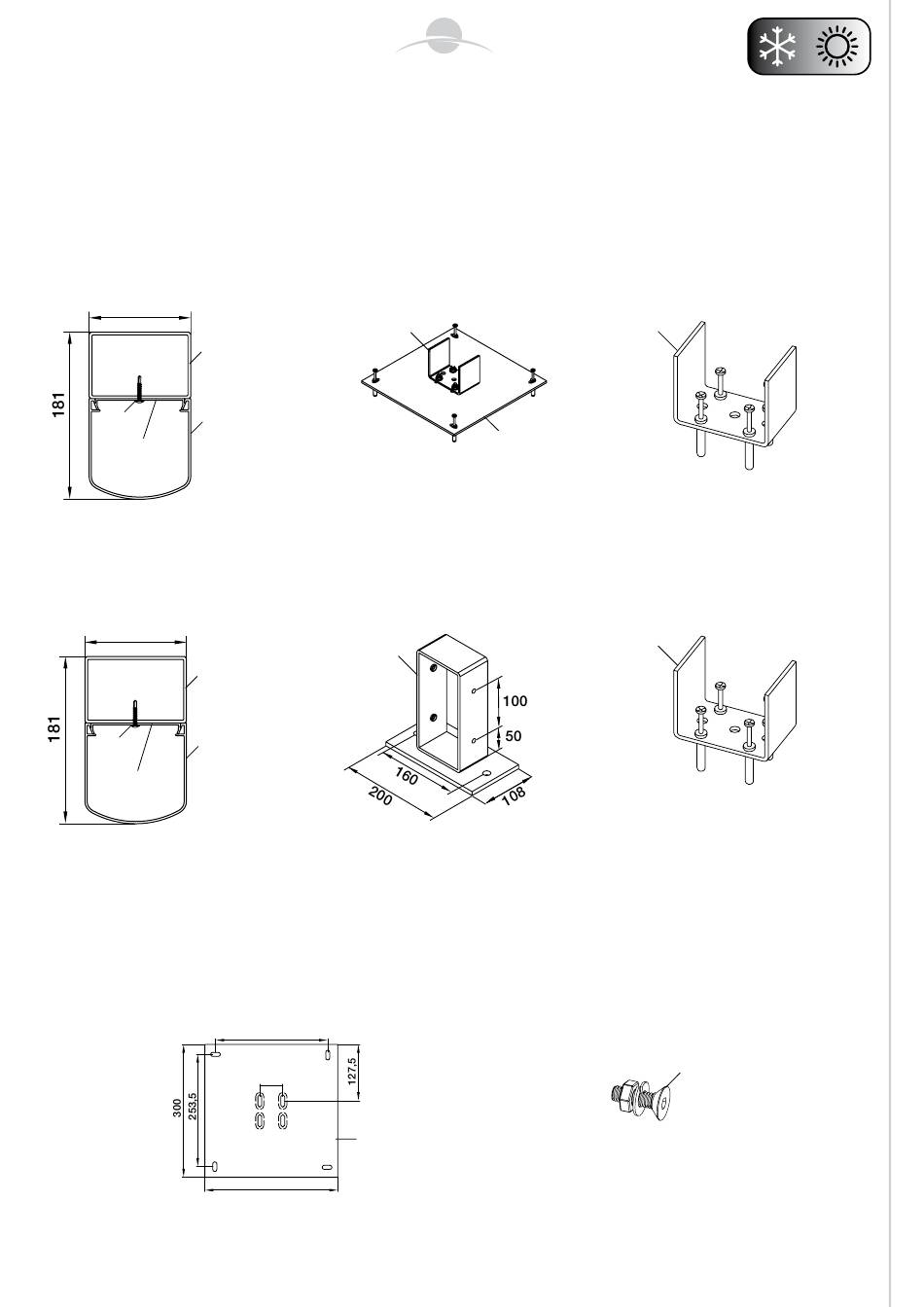

Palen met paalclips voor waterafvoer
Standaard palen
Paal 181/110 (P72 + 97 A +PC72)
110
P72
PC72
ZSB
PCB72
Statik palen
Paal 181/110 (P72 + 97 A +PC72)
110
P72
PC72
ZSB
PCB72
De paalclipbasis 97A wordt perfect gecenterd en vastgeschroefd met ZSB-schroeven op de paal P72. Bout de
U-beugel vast aan de voetplaten PV (fig. A) met de BMR schroefset (fig. B) voor de hoekpalen. Bepaal de positie
van de voetplaten PV zoals aangegeven op pag. 11 en veranker deze op een stevige ondergrond in beton met de
geschikte bevestigingsmaterialen (niet meegeleverd). Positioneer de U-beugel correct op de voetplaat en zet deze
vast. Voor de tussenpalen volstaat het de U-beugel zonder voetplaat rechtstreeks op een stevige ondergrond te
monteren. Plaats de palen over de beugels. Positioneer ze loodrecht (waterpas) en stut de deze voorlopig zodat deze
niet omvallen. De bovenkant van alle palen moet waterpas uitgelijnd worden.
Fig. A
Goot met versterking IPE 120
Indien de goot wordt voorzien van een versterking IPE 120, moet de paalclips PC72 60 mm langer zijn dan de paal P72.
CLIMAX PANORAMA
VERANDA
PALEN
toebehoren voor hoekpaal
voetplaat PV en U-beugel
PU72
GPV
253,5
52
PV
300
AG.PLASTICS QUALITY
www.climax.be
PV
info@agp.be
toebehoren voor tussenpaal
U-beugel
PU72
PU72
Fig. B
BMR
19
