BUS GATEWAY BGW14 EN 4-DRAADS SENSOREN
(TEMPERATUUR EN BEWEGING-LICHT)

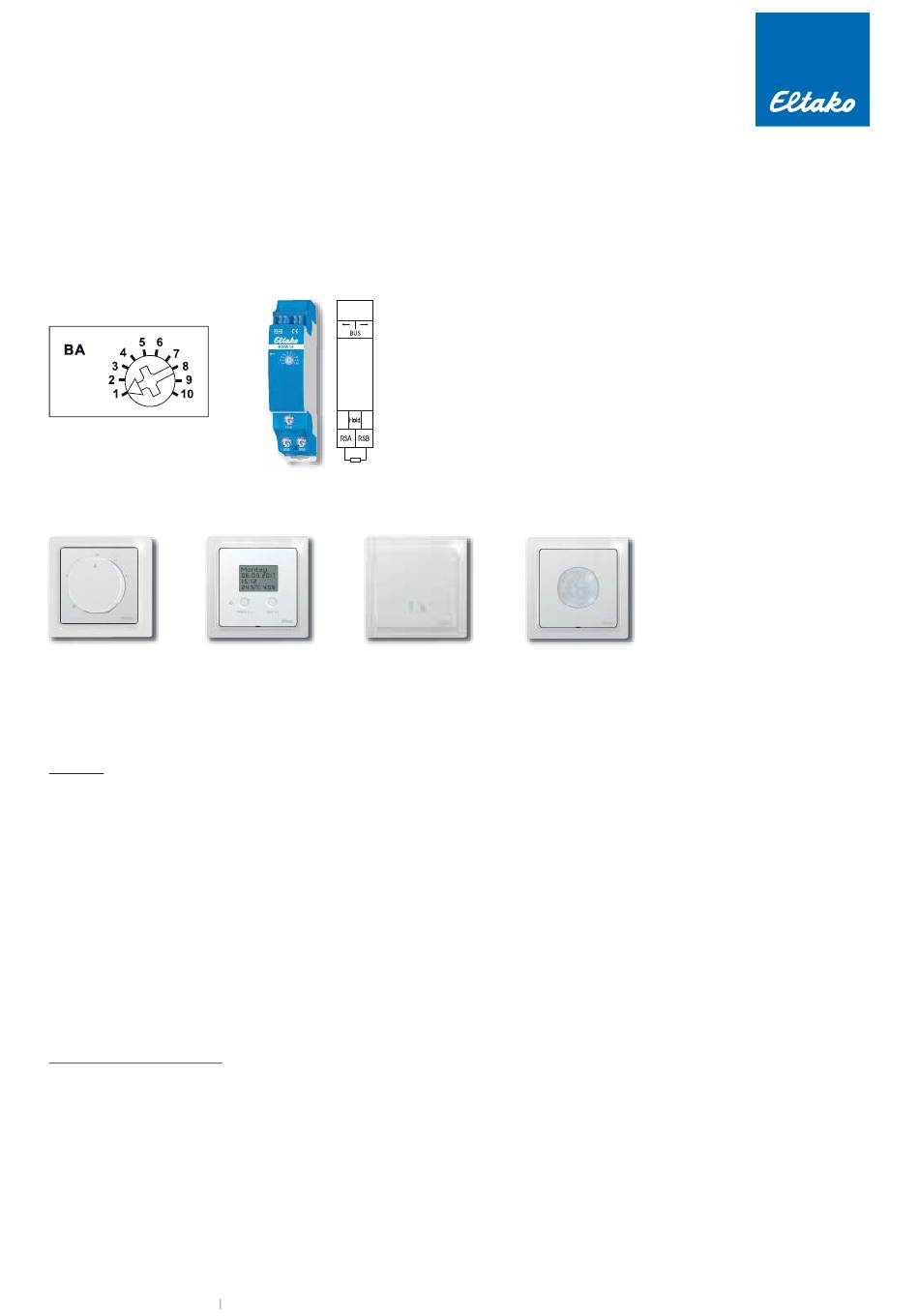

9. BUS GATEWAY BGW14 EN 4-DRAADS SENSOREN
(TEMPERATUUR EN BEWEGING-LICHT)
Functie-draaischakelaar
Weergave van de standaard-
instelling vanaf fabriek..
Thermostaat
Klokthermostaat
Werking:
De 4-draads bus wordt gebruikt voor dataoverdracht en de 12V DC voeding met een schakelende voeding. Met de bi-directionele bus
gateway worden stuursignalen van de aangesloten bus-sensoren ingevoerd in de RS485-bus en eventueel bevestiging telegrammen
weergegeven (voor display apparaten).Op de klemmen RSA / RSB kunnen tot 16 bus-sensoren (BUTHxx, BTFxx, BTRxx en BBHxx)
aangesloten worden.
De bedrading hiervoor kan b.v. een standaard telefoonkabel J-Y (ST) Y-2x2x0,8 mm² zij n. Met maximaal 8 BGW14 kunnen gegevens
van maximaal 128 sensoren worden ingevoerd in de RS485-bus. De adressen worden gecreëerd door het ingestelde basisadres van
de draaischakelaar BA en het ingestelde sensoradres van de aangesloten sensoren. (zie tabel op pagina 26)
De BGW14 roept cyclisch alle aangesloten sensoren aan. Deze sensoren reageren vervolgens met een datatelegram. De Date worden
vergeleken met de vorige data, alleen bij een wij ziging worden de gegevens uitgevoerd naar de RS485-bus. Als de gegevens hetzelfde
blij ven dan worden cyclisch elke 5 minuten status telegrammen van de aangesloten sensoren uitgevoerd.
Met de klokthermostaat BUTH55 of BUTH65 kunt u kiezen uit 2 signaaltypes.
Temperatuur FHK modus
Temperatuur-luchtvochtigheid modus
Aansluitingen en bedrading:
De BGW14 wordt met de bij geleverde geleiderbrug in de serie-14 geïntegreerd. De HOLD-klem moet verbonden zij n met de HOLD-
klemmen van alle andere apparaten in de bus.
De bus gateway BGW14 heeft een eigen RS485-bus voor de sensoren. Deze worden aangesloten op de klemmen RSA en RSB. De be-
nodigde 12 V DC voeding voor alle sensoren moet worden geleverd door een schakelende voeding SNT12/230 V-12V DC en moet voor
de sensoren worden aangesloten op de klemmen + en -. Let op de polariteit! Het aftakken van de 4-draads verbinding kan willekeurig
worden gekozen. De toegestane totale lengte van deze verbinding is 1000 m.
De tweede afsluitweerstand (120 ohm) die is meegeleverd met de BGW14 moet aangesloten worden op de RSA/RSB klemmen van de
sensor die het verste weg zit. Bij een stervormige verdrading, waarbij de BGW14 zich in het centrum bevindt, moet de afsluitweer-
stand van de RS klem verwij derd worden. De twee afsluitweerstanden moeten dan elk op het laatste apparaat van de twee langste
leidingen aangesloten worden.
ELTAKO – THE HOME OF INNOVATION.
Bus gateway BGW14
Temperatuurvoeler
EEP A5-10-06 direct inleren op een verwarm/koelactor
EEP A5-10-12 toepassing met visualisatiesoftware, bij voorbeeld GFVS
GEBRUIKSAANWIJ ZING VOOR DE 14-SERIE RS485-BUS APPARATEN
Bewegingsmelder
25
