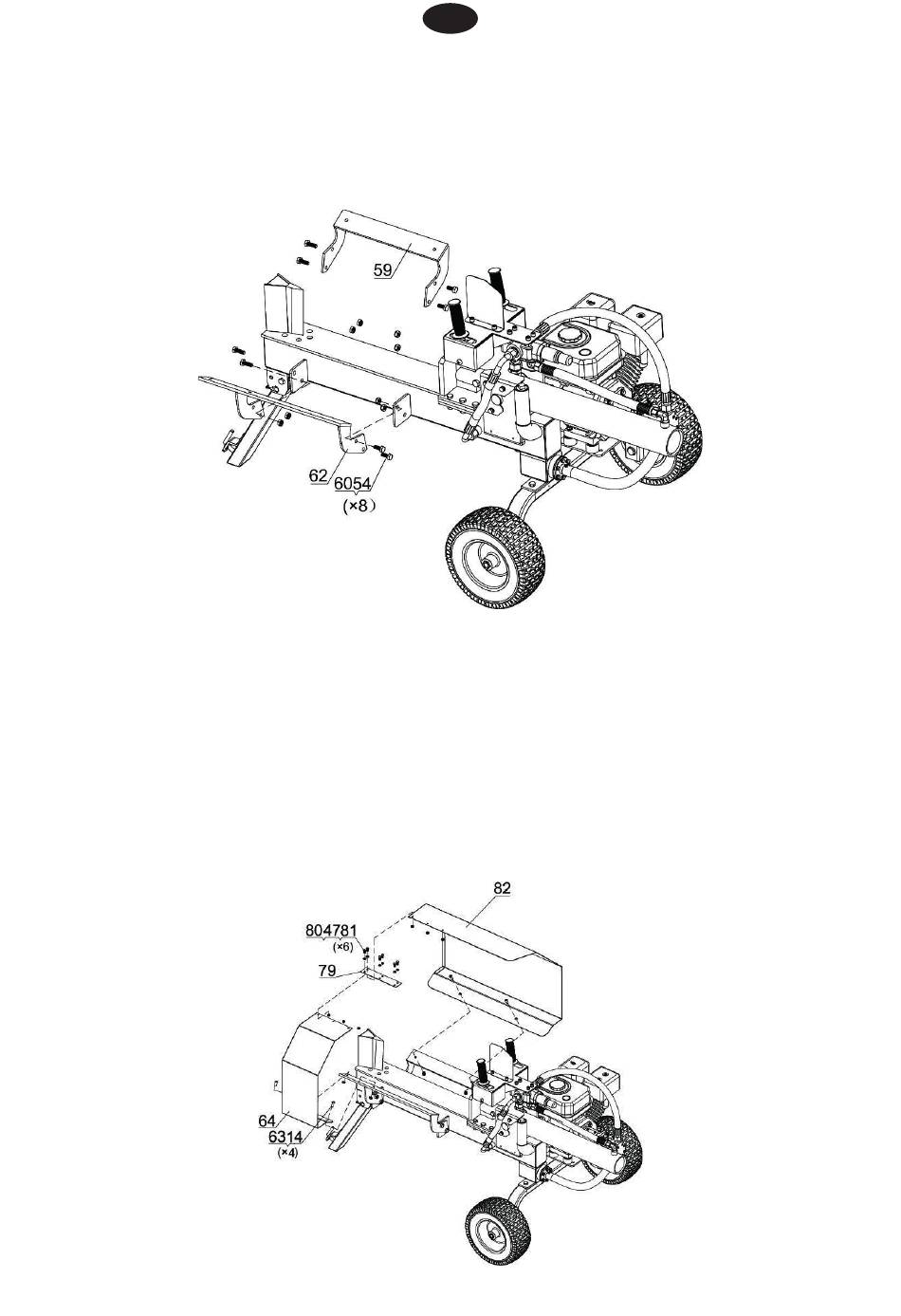

STAP 5: Bevestig de houtsledes
1.
Bevestig de houtslede B (59 #) aan de balk met zeskantbout M10x25 (60
#) en nylon borgmoer M10 (54 #) en draai vast met twee 17 mm sleutels.
2.
Bevestig de houtsteun A (62 #) aan de balk met behulp van zeskantbout
M10x25 (60 #) en nylon borgmoer M10 (54 #) en draai vast met twee 17
mm sleutels.
STAP 6: Beschermkappen en verbindingsplaat bevestigen
1.
Bevestig de beschermkap A (64 #) en beschermkap B (82 #) aan de balk
met behulp van een zeskantkopschroef M8x20 (63 #) en nylon borgmoer
M8 (14 # ) draai vast met een sleutel van 13 mm.
2.
Sluit beschermkap A (64 #) en beschermkap B (82 #) aan met verbin-
dingsplaat (79 #), bevestig verbindingsplaat (#79 #) met zeskantbout
M6x12 (80 #), platte ring Ø6 (47 #) en nylon borgmoer M6 (81 #) draai vast
met twee 10 mm sleutels.
3.
Draai alle hardware vast
