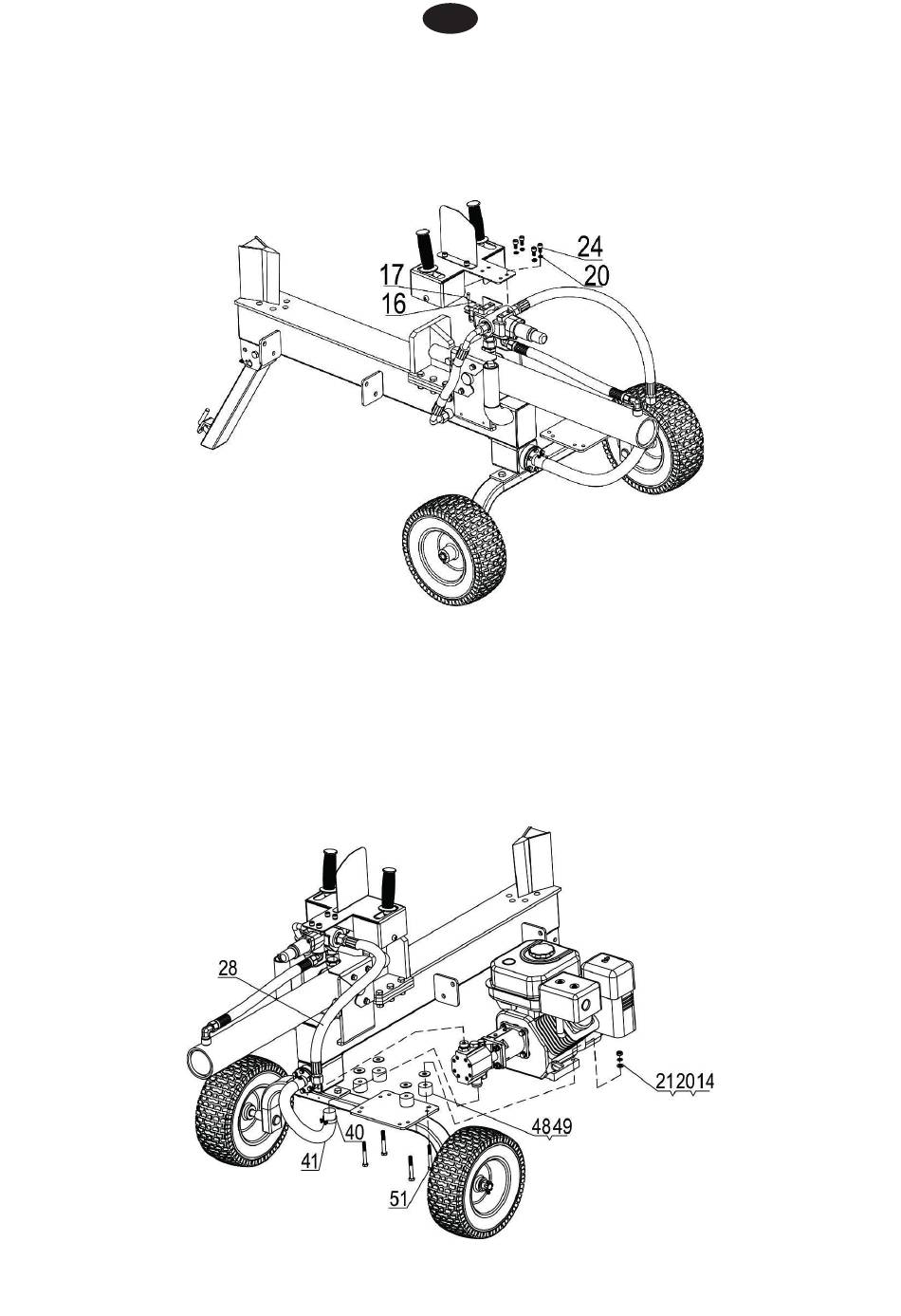

STAP 3: Bevestig de dubbele handgreepconstructie
1.
Installeer de dubbele handgreepconstructie op de regelklep met inbus-
bouten M8x16 (24 #) en borgring Ø8 (20 #), draai vast met een 6 mm
inbussleutel.
2.
Verbind de hendelverbinding met de regelklep met behulp van trekpen
Ø5x26 (17 #) en splitpen 2x10 (16 #).
STAP 4: Bevestig de motor en tandwielpomp
1.
Plaats vier sets polyurethaan blok (49 #) en grote platte ring Ø10 (48 #) op
de motormontageplaat. Zet de motor erop vast met zeskantbout M8x65
(51 #), platte ring Ø8 (21 #), borgring Ø8 (20 #) en nylon borgmoer M8 (14
#) met behulp van twee 13 mm sleutels.
2.
Installeer de olie-inlaatleiding (28 #) aan de bovenkant van de tandwiel-
pomp, en de olievrije olieleiding (41 #) aan de onderkant van de tandwiel-
pomp en draai vast met klem (40 #).
