Samenvatting van Inhoud voor Jansen Medicars Motor Drive 2G
- Pagina 1 Motor Drive voor Crozz three 2G Gebruiksaanwijzing D01.01.01 – V1 © 2018 Jansen Medicars...
- Pagina 2 © 2018 Jansen Medicars Archimedesbaan 3 Tel. +31 30 2613500 3439ME Nieuwegein Fax. +31 30 2616714 Nederland URL www.medicars.com Aan deze uitgave kunnen geen rechten worden ontleend. Niets uit deze uitgave mag worden gedupliceerd zonder schriftelijke toestemming van Jansen Medicars...
-
Pagina 3: Inhoudsopgave
Inhoud INTRODUCTIE ................. 2 ................2 EESWIJZER ............2 EILIGHEIDSVOORSCHRIFTEN 1.2.1 Algemeen ..............3 1.2.2 Voorafgaand aan het rijden ..........4 1.2.3 Tijdens het rijden ............4 1.2.4 Na het rijden ..............5 1.2.5 Reinigen............... 5 OPBOUW VAN DE MOTOR DRIVE..........6 .............. -
Pagina 4: Introductie
Verricht nooit werkzaamheden aan het systeem als u niet beschikt over de benodigde kennis, of als u hiertoe niet bevoegd bent. Jansen Medicars kan niet aansprakelijk worden gesteld voor schade geleden door onjuist gebruik/handelen of door nalatig onderhoud. 1.2 Veiligheidsvoorschriften Deze handleiding bevat belangrijke veiligheidsvoorschriften voor het gebruik van de Motor Drive. -
Pagina 5: Algemeen
1.2.1 Algemeen Verwijder geen handels- waarschuwings- of veiligheidslabels. De garantie en aansprakelijkheid vervalt als deze labels missen. De motoraandrijving mag alleen door gekwalificeerd personeel worden gebruikt. Onvakkundig gebruik kan leiden tot incidenten. De leverancier zal aldus geen enkele aansprakelijkheid accepteren. De motoraandrijving kan alleen op vlak terrein worden ingezet en alleen op een ondergrond waar het aandrijfwiel goede grip heeft. -
Pagina 6: Voorafgaand Aan Het Rijden
Handleiding Motor Drive 2G Installatie, bediening en gebruik Open nooit de onderdelen van de elektriciteitsvoorziening van de trolley. Het openen van deze systemen door onbevoegd personeel kan ernstig letsel veroorzaken. De Motor Drive is NIET geschikt voor gebruik in de aanwezigheid van BRANDBARE ANESTHESIEMENGSELS MET LUCHT, ZUURSTOF OF LACHGAS. -
Pagina 7: Na Het Rijden
Rijdt zo min mogelijk over obstakels, zoals kabels en drempels. Rijdt nooit door eventueel op de vloer aanwezige vloeistoffen en vermijdt het rijden door opgehoopt vuil. Gebruik de trolley met motoraandrijving niet voor transport van personen of goederen welke niet bestemd zijn voor transport met de trolley. -
Pagina 8: Opbouw Van De Motor Drive

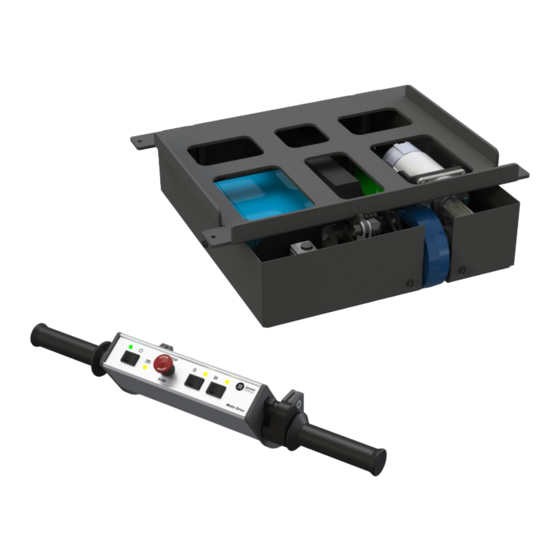

Handleiding Motor Drive 2G Installatie, bediening en gebruik 2 Opbouw van de Motor Drive De motorbesturing is opgebouwd uit drie elementen die met een kabel met elkaar zijn verbonden: De bedieningsconsole Via deze console kunt u de trolley besturen. Hiervoor zijn een aantal knoppen en lampjes, een noodstopschakelaar en een gashandel beschikbaar. - Pagina 9 aandrijfwiel weer opgetild, zodat de trolley met de hand naar alle richtingen te verplaatsen is. Schakel de motoraandrijving altijd uit als u deze niet meer nodig heeft. De groene indicator boven de schakelaar licht op als de aandrijving is geactiveerd. ...
-
Pagina 10: Aandrijfunit
Handleiding Motor Drive 2G Installatie, bediening en gebruik Als het gele lampje oplicht reageert de aandrijving sneller op het draaien aan de gashandel. De maximum snelheid is in dit geval hoog (5 km/h). De gashandel maakt deel uit van de rechter handgreep. Deze handgreep kan draaien: naarmate u deze verder naar u toe draait, zal de aandrijving de trolley sneller voortbewegen. -
Pagina 11: Aandrijfmotor
2.2.1 Aandrijfmotor De aandrijfmotor zorgt voor het verplaatsen van de trolley. Dit is een krachtige 250W motor waaraan het aandrijfwiel is verbonden. Dit wiel is een star wiel dat in de rijrichting is geplaatst. Als tijdens het rijden met de trolley een bocht wordt gereden is het aandrijfwiel het draaipunt van de trolley. -
Pagina 12: Motorbesturing
Handleiding Motor Drive 2G Installatie, bediening en gebruik Het aansluitsnoer van de acculader is uitneembaar. Voor het opladen van de accu dient dit snoer zo diep mogelijk in de aansluiting te worden geduwd, waarna de andere zijde op de netspanning wordt aangesloten. -
Pagina 13: Bediening - Stap Voor Stap
3 Bediening – stap voor stap In dit hoofdstuk worden alle stappen toegelicht die worden doorlopen bij normaal gebruik van een trolley die met de motoraandrijving is uitgerust. A. Vóór het transport dient de apparatuur te worden uitgeschakeld, de hoofdschakelaar op de trolley te worden uitgeschakeld en de stekker uit het stopcontact te worden genomen. - Pagina 14 Handleiding Motor Drive 2G Installatie, bediening en gebruik iii. er geen letsel ontstaat doordat de arm plotseling uitdraait en tegen iemand aan komt, of doordat de trolley op iemand valt. Indien de trolley is voorzien van één of meerdere monitorarmen, dienen deze ineengevouwen en -zo mogelijk- gefixeerd te worden aan de trolley.
- Pagina 15 E. Controleer de inhoud van de accu op de ontlaadindicator. Als de energie-inhoud minder is dan 30%, is het raadzaam alleen een kleine afstand te overbruggen en de accu zo snel mogelijk op te laden. Als de lader is ingeschakeld werkt de aandrijfmotor niet. Ontkoppel de acculader van het stopcontact, wacht enkele seconden en schakel daarna pas de aandrijving in met knop .
- Pagina 16 Handleiding Motor Drive 2G Installatie, bediening en gebruik Let bij het achteruit rijden op uw benen en voeten! Let er bovendien op dat u niet bekneld kunt raken tussen de trolley en obstakels. K. Draai langzaam aan de gashandel , de trolley komt nu langzaam op gang.
- Pagina 17 Let op: een zwaar belaste trolley heeft altijd een lange remweg. Houd hier rekening mee! Indien u van plan bent zich achterwaarts te bewegen, let er dan op dat u niet bekneld kan raken tussen de trolley en obstakels. M. Rijdt te trolley naar de gewenste plaats. U kunt de trolley een bocht laten maken door de handgrepen van de bedieningsconsole naar links of rechts te duwen.
-
Pagina 18: Reinigen En Controle
Handleiding Motor Drive 2G Installatie, bediening en gebruik 4 Reinigen en controle Voor langdurig probleemloos gebruik is het van belang dat de trolley wordt schoongehouden. Eventuele spetters van zoutoplossingen, bloed of andere vloeistoffen dienen zo snel mogelijk te worden verwijderd omdat dit blijvende schade aan coating (verf) kan veroorzaken. - Pagina 19 Technisch onderhoud dient altijd te worden uitgevoerd door gekwalificeerd personeel. Pagina 17...
- Pagina 20 Handleiding Motor Drive 2G Installatie, bediening en gebruik Notities © Jansen Medicars Pagina 18...
- Pagina 21 Pagina 19...
- Pagina 22 Handleiding Motor Drive 2G Installatie, bediening en gebruik © Jansen Medicars Pagina 20...
- Pagina 23 Pagina 21...
- Pagina 24 Archimedesbaan 3 3439 ME Nieuwegein Netherland Tel. +31 30 2613500 Fax. +31 30 2616714 www.medicars.com *D01.01.01* *D01.01.01*...
