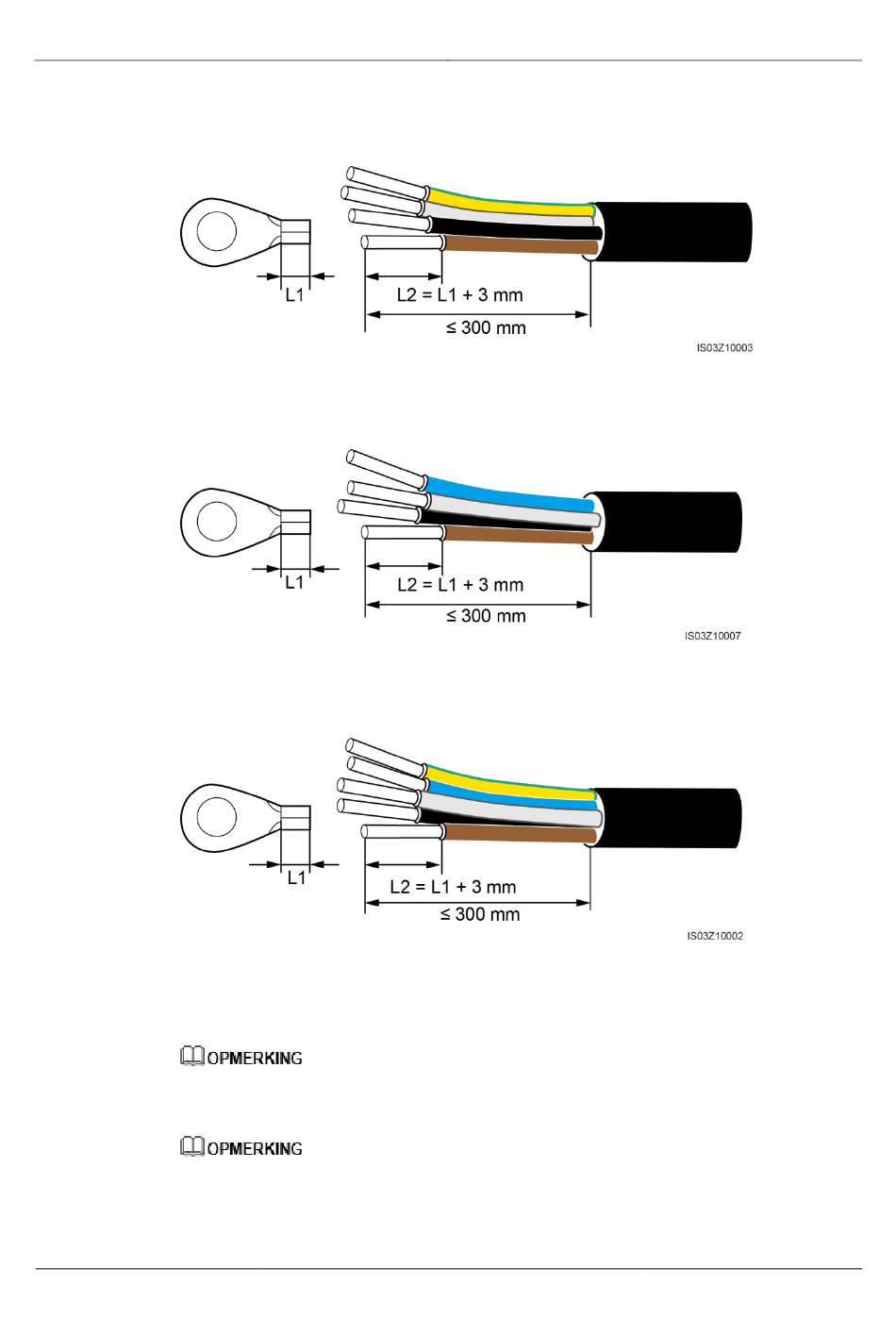

Afbeelding 5-10 Vieraderige kabel (inclusief de massakabel, maar exclusief de neutraalkabel)
Afbeelding 5-11 Vieraderige kabel (exclusief de massakabel, maar inclusief de neutraalkabel)
Afbeelding 5-12 Vijfaderige kabel (inclusief de massakabel en de neutraalkabel)
Stap 5 Steek de blootliggende kerndraden in de krimpzone van de OT-aansluiting en krimp ze met
behulp van een hydraulische tang.
Een kerndraad is verbonden met é é n OT-aansluiting.
Stap 6 Omwikkel het draadkrimpgebied met de krimpkous of PVC-isolatietape.
Als de krimpkous wordt gebruikt, doet u deze door de stroomkabel en vervolgens krimpt u de op de
OT-aansluiting.
Stap 7 Leid de AC-uitgangskabel door connector AC OUTPUT 1 aan de onderzijde van het chassis.
