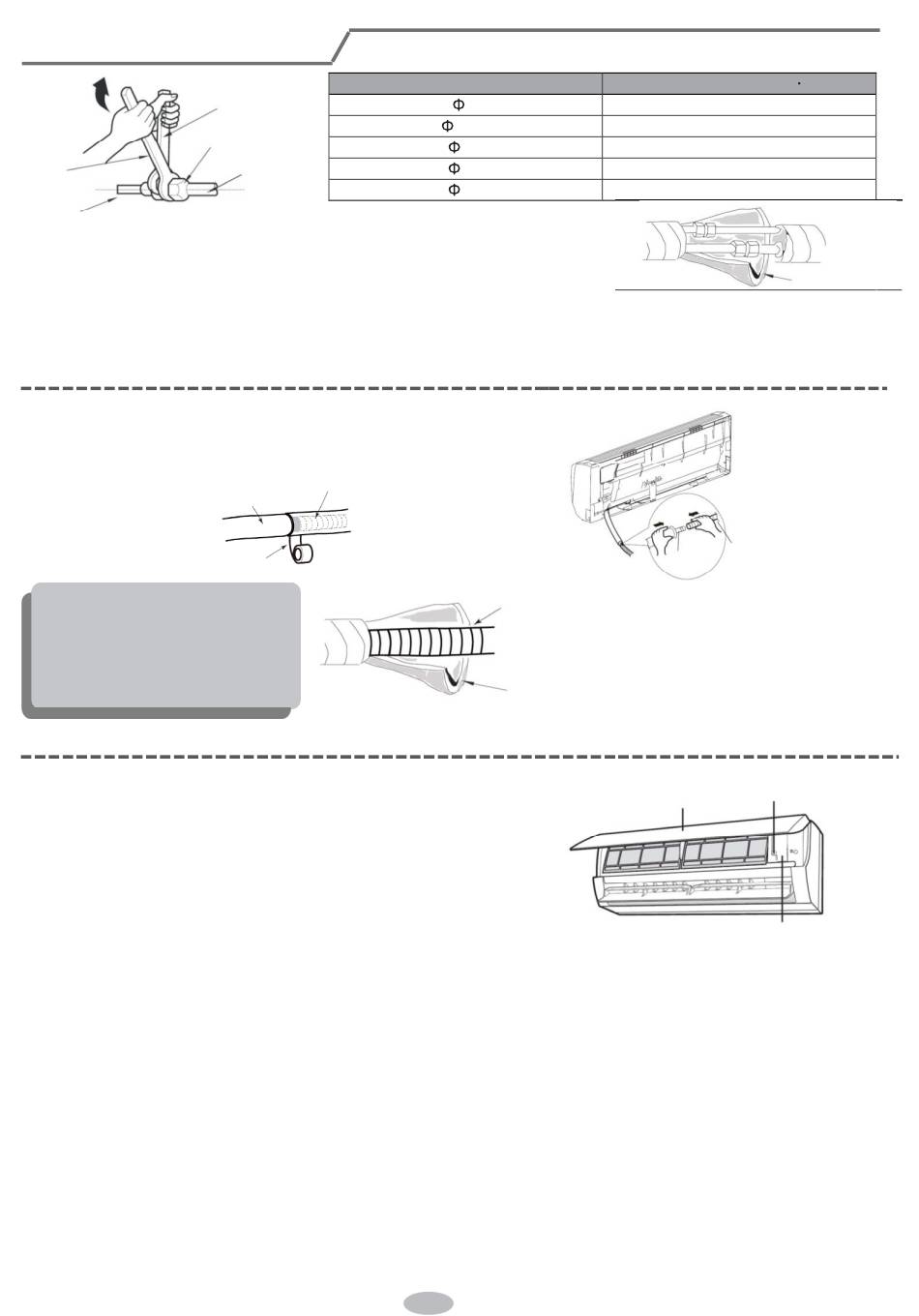

Installatie binnendeel
momentsleutel
binnenleiding
4. Omwikkel de binnenleiding en de
verbinding van de verbindingsleiding
met de isolatieleiding en omwikkel
deze vervolgens met tape.
Stap zes: installeer de afvoerslang
1. Sluit de afvoerslang aan op de uitgangleiding van het binnendeel.
2. Bind de verbinding vast
met tape.
Opmerking:
•
Plaats een isolatiebuis in de
binnenafvoerslang om
condensatie te voorkomen.
•
De pluggen worden niet
meegeleverd.
Stap zeven: Verbind de bedrading van het binnendeel
1. Open het paneel, verwijder de schroef op het bedradingsdeksel en
verwijder vervolgens het deksel.
steeksleutel
wartelmoer
leiding
afvoerslang
uitgangleiding
tape
Diameter zeskantmoer
6
9,52
12
16
19
afvoerslang
isolatieleiding
29
Aanhaalmoment (N m)
15~20
30~40
45~55
60~65
70~75
isolatieleiding
afvoerslang
Uitgang-
leiding
schroef
paneel
bedradingsdeksel
