Handleiding voor installatie en onderhoud

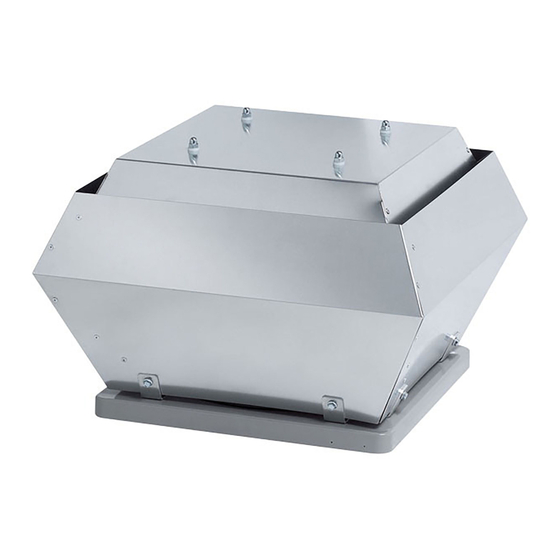

RDV dakafzuigventilator
met AC- of EC-motor
Deze handleiding is bedoeld voor de installateur en gebruiker van de
dakventilatoren van het type RDV. De handleiding bevat belangrijke
informatie over de installatie en het onderhoud.
Deze handleiding hoort bij de uitvoeringen:
RDV
RDV-EEC
EDV-EECP
RDVN
1
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Orcon RDV Series
Samenvatting van Inhoud voor Orcon RDV Series
- Pagina 1 Handleiding voor installatie en onderhoud RDV dakafzuigventilator met AC- of EC-motor Deze handleiding is bedoeld voor de installateur en gebruiker van de dakventilatoren van het type RDV. De handleiding bevat belangrijke informatie over de installatie en het onderhoud. Deze handleiding hoort bij de uitvoeringen: RDV-EEC EDV-EECP RDVN...
-
Pagina 3: Inhoudsopgave
Inhoudsopgave Inleiding ..............................4 Veiligheid ............................... 5 Transport en opslag ..........................6 Installatie ............................... 7 Elektrische aansluiting ......................... 8 In bedrijf stellen ............................. 9 Bediening ............................. 10 Onderhoud ............................11 Storingen verhelpen ..........................13 Verwijdering ............................15 Afmetingen ............................16 Aansturing RDV-EEC(P) ........................ -
Pagina 4: Inleiding
1. Inleiding Productbeschrijving Dit product is een dakventilator met een EC- of AC-motor De RDV ventilatoren hebben een vierkante voetplaat. De EC-ventilatoren hebben een interne potentiometer voor snelheidsregeling tijdens continue werking. Er is in de fabriek een interne potentiometer op het klemmenblok aangesloten. Het product bevat geen werkschakelaar of externe snelheidsregeling. -
Pagina 5: Veiligheid
2. Veiligheid Veiligheidsaanwijzingen • Lees de waarschuwingen voordat u aan het product werkt. • Lees deze handleiding en zorg ervoor dat u de aanwijzingen begrijpt voordat u aan het product werkt. • Houdt u aan de plaatselijke aanwijzingen en wetgeving. •... -
Pagina 6: Transport En Opslag
3. Transport en opslag • Zorg ervoor dat het product tijdens het transport niet beschadigd of nat wordt. Een beschadigd of nat product kan brand of een elektrische schok veroorzaken. • Voordat het product naar de plaats van installatie verplaatst wordt, dient de verpakking op schade gecontroleerd te worden. -
Pagina 7: Installatie
4. Installatie Voorafgaand aan de installatie • Om de overdracht van vibratie van het product naar het kanaalsysteem te verminderen wordt het installeren van dempers en flexibele verbinden aanbevolen. • Als het product wordt geïnstalleerd met een vrije aanzuiging en afvoer, is het aanbrengen van beschermroosters vereist. -
Pagina 8: Elektrische Aansluiting
5. Elektrische aansluiting Voorafgaand aan de elektrische aansluiting • Zorg ervoor dat de elektrische aansluiting overeenstemt met de productspecificatie op het plaatje van de motor. • Zorg ervoor dat de omgeving van de elektrische aansluiting schoon en droog is. • Zorg ervoor dat het bijgeleverde bedradingsschema overeenkomt met de aansluitklemmen in de schakelkast van het product. -
Pagina 9: In Bedrijf Stellen
6. In bedrijf stellen Voorafgaand aan het in bedrijf stellen • Zorg ervoor dat de installatie en de elektrische aansluitingen juist zijn uitgevoerd. • Controleer het product en de accessoires op schade. • Zorg ervoor dat de veiligheidsvoorzieningen juist geïnstalleerd zijn. •... -
Pagina 10: Bediening
7. Bediening EC-motoren dienen aan- en uitgeschakeld te worden via de regelingang. Het product uitzetten via de netvoeding verkort de levensduur van de motor. Plaats een externe snelheidsregelaar installeren om op eenvoudige wijze het ingangssignaal te kunnen regelen. Een product met een AC-motor opstarten Zet de geïnstalleerde werkschakelaar in de 'ON'- positie. -
Pagina 11: Onderhoud
8. Onderhoud Zet de geïnstalleerde werkschakelaar in de 'OFF'-positie voordat u onderhoudswerkzaamheden uitvoert, tenzij de handleiding andere instructies geeft. Zorg ervoor dat de werkschakelaar niet per ongeluk in de 'ON'-positie gezet kan worden. Onderhoudsschema De intervallen zijn berekend op basis van een continue werking van het product. Onderhoudstaak Standaard Niet-standaard... - Pagina 12 Reinigen van het product Houd rekening met de volgende aandachtspunten: • Maak het product niet schoon met een hogedrukreiniger. • Maak het product niet schoon met staalborstels of scherpe voorwerpen. • Zorg ervoor de waaierbladen niet buigen. • Zorg ervoor de balansgewichten van de ventilatorwaaier niet verplaatsen. •...
-
Pagina 13: Storingen Verhelpen
9. Storingen verhelpen Probleem Oorzaak Oplossing De ventilatorwaaier draait niet in Zorg ervoor dat de elektrische de juiste richting. aansluiting juist is uitgevoerd. Zorg ervoor dat de elektrische De elektrische aansluiting is aansluiting overeenstemt met onjuist uitgevoerd. het bedradingsschema. Maak de benodigde wijzingen De luchtdruk is te laag door een in het kanaalsysteem en onjuiste installatie. - Pagina 14 Controleer het kanaalsysteem. Verhoog of verlaag de Het product werkt binnen een ventilatorsnelheid tot het resonantiefrequentiebereik. product soepel loopt. De ventilatorwaaier draait niet in Zorg ervoor dat de elektrische de juiste richting. aansluiting juist is uitgevoerd. Als de motor driefase is, controleer dat er geen fase Er is een fase uitgevallen.
-
Pagina 15: Verwijdering
Laat de motor afkoelen. Reset De motor is overbelast of de de motorbeveiliging. Zoek omgevingstemperatuur is te naar de oorzaak van de hoog. oververhitte motor. Zorg ervoor dat het product geschikt is voor de locatie. De De motor is overbelast. omgevingstemperatuur is te De elektronische onderdelen hoog. -
Pagina 16: Afmetingen
11. Afmetingen RDV en RDV-EEC Type 225-250 6xM8 10 (4x) 280-315 6xM8 12 (4x) 355-450 6xM8 12 (4x) 500-560 1150 8xM8 14 (4x) 1350 1185 1035 8xM8 14 (4x) RDV-EECP Type 6xM8 10 (4x) 280-315 6xM8 12 (4x) 355-450 6xM8 12 (4x) 500-560 1150... -
Pagina 17: Aansturing Rdv-Eec(P)
RDVN Type 280-315 12 (4x) 6xM8 355-450 12 (4x) 6xM8 500-560 1150 14 (4x) 8xM8 1350 1178 1035 14 (4x) 8xM8 12. Aansturing RDV-EEC(P) De RDV-EEC kan traploos worden bestuurd via een 0-10 V-signaal. Het bedieningspunt kan rechtstreeks worden aangepast met de geïntegreerde potentiometer (10 kΩ). De RDV-EECP-versie heeft geïntegreerde druksensoren en de elektronica is geprogrammeerd voor een constante drukwerking. -
