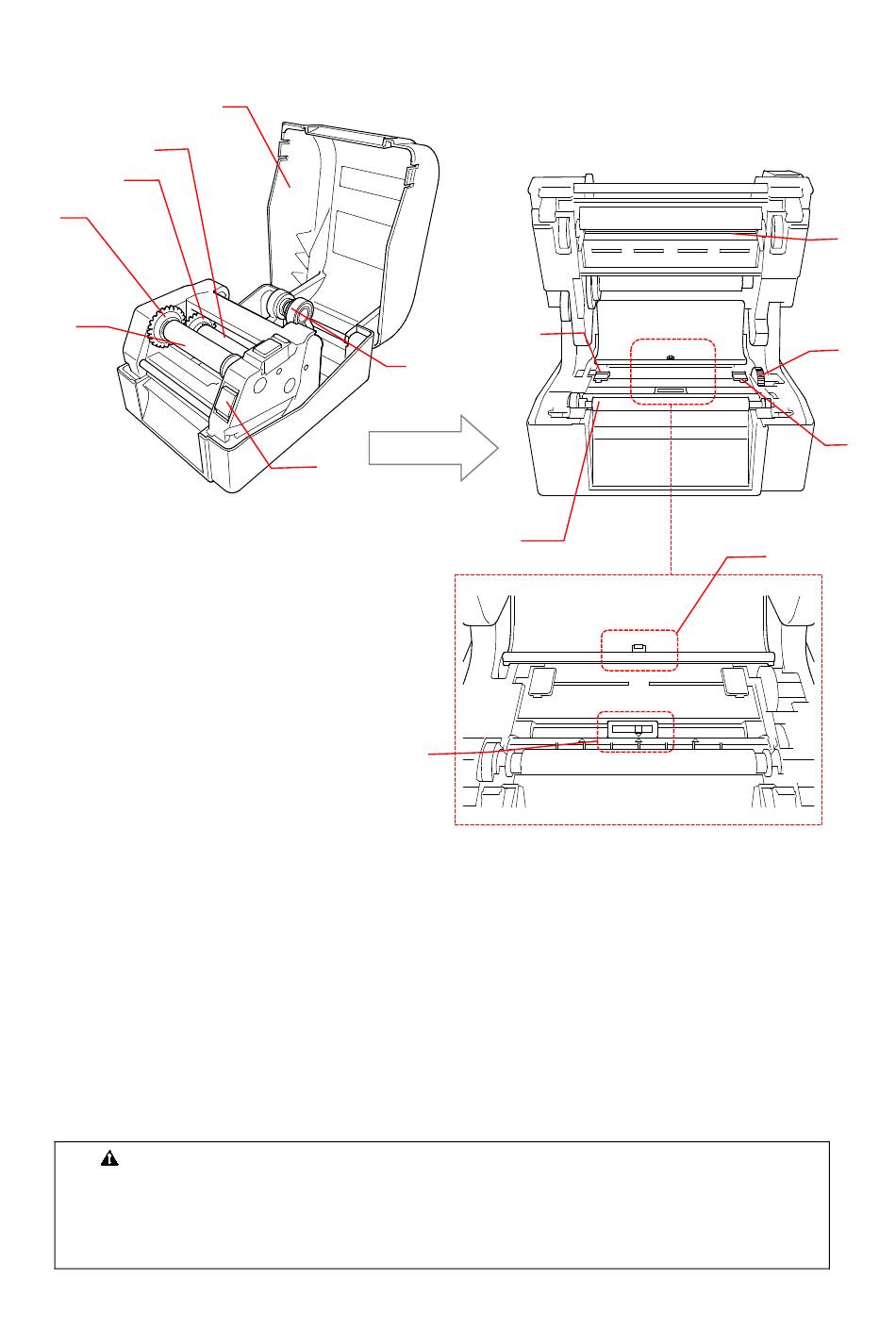

2.2.2 De binnenkant
1
2
3
4
5
1.
Klep van het rolcompartiment
2.
Linttoevoeras
3.
Linttoevoernaaf
4.
Lintterugspoelnaaf
5.
Lintterugspoelas
6.
Ontgrendelingsknop printkop
7.
Rolgeleiders
WAARSCHUWING
Raak de draaiende onderdelen NIET aan. Er bestaat kans op letsel als uw vinger
beklemd raakt in het draaiende tandwiel. Schakel het product uit voordat u het
mechanisme aanraakt.
11
7
OPENEN
6
8
9
8.
Degelrol
9.
Sensor zwarte markering
10.
Ruimtesensor
11.
Mediageleiderpunten
12.
Mediageleidernaaf
13.
Printkop
7
13
12
11
10
