a 1 luchtafvoertuit voor een luchtaf‐
voerbuis van 150 mm.
b 1 reduceertuit voor een luchtaf‐
voerbuis van 125 mm.
c 1 teruslagklep die in de uitblaastuit
van de motoreenheid wordt inge‐
bouwd (niet bij luchtcirculatie)
d 2 afdekkingen voor de montageha‐
ken
e 2 montagehaken waar het apparaat
in de bovenkast op moet rusten
f 2 steunhaken als extra steun bij het
positioneren en vastmaken van het
apparaat in een 900 mm brede kast
g 1 afdekking voor de openingen van
de anti-geurfilters
h 1 afstandsprofiel voor het afdekken
van de spleet tussen achterwand
van het apparaat en de muur
i Ombouwset voor luchtcirculatie
Bevat uitblaasrooster, aluminium
slang en slangklemmen. Wordt niet
bijgevoegd, maar moet worden bij‐
besteld. Zie hoofdstuk: "Technische
gegevens".

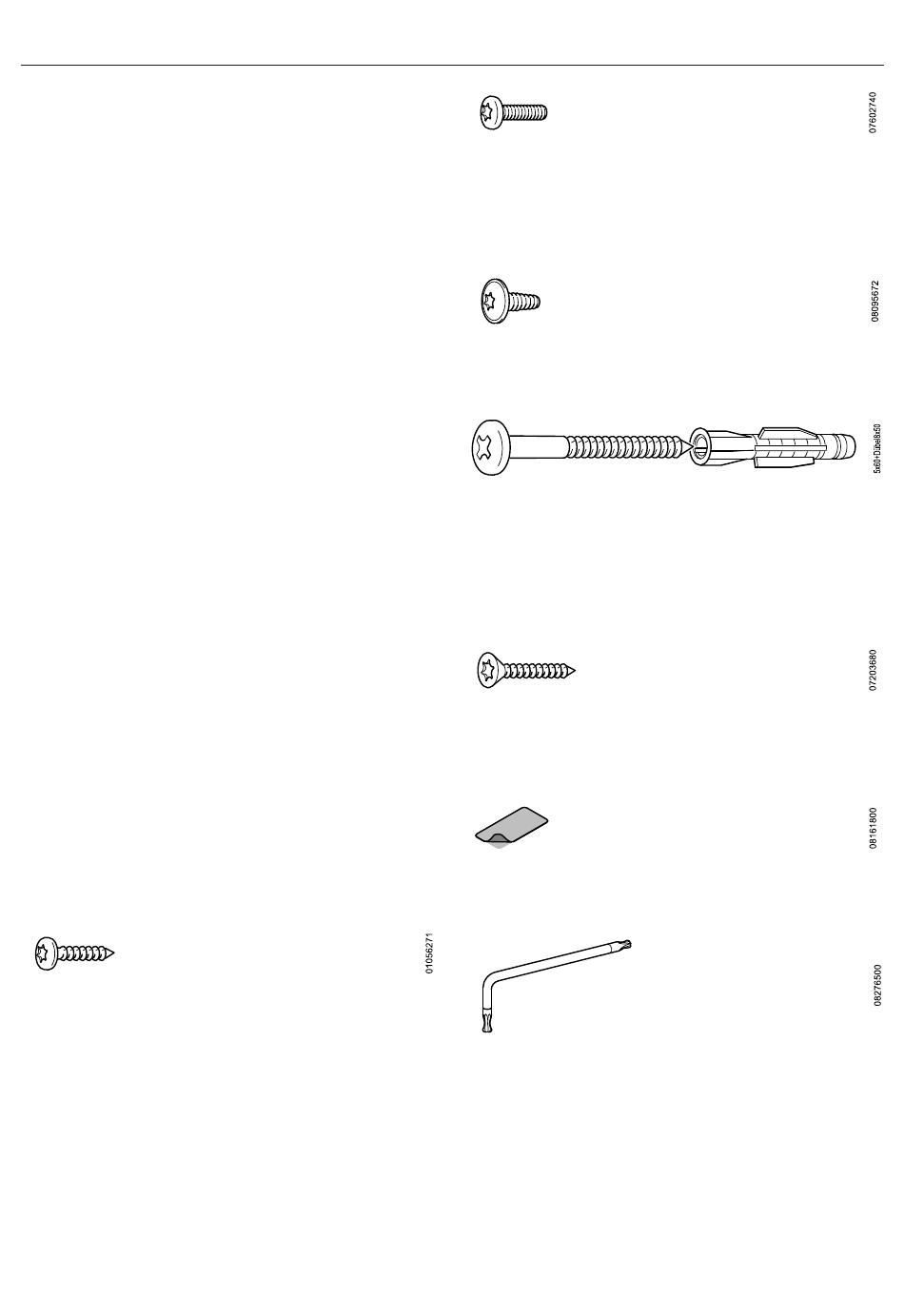

12 schroeven 4 x 15 mm voor het be‐
vestigen van de afzuigkap in de boven‐
kast
4 schroeven M4 x 16 mm voor het be‐
vestigen van de afzuigkap aan de
montagehaken en voor het bevestigen
van het afstandsprofiel
4 schroeven M4 x 8 mm voor het be‐
vestigen van het afstandsprofiel
2 schroeven 4 x 40 mm,
2 pluggen 6 x 36 mm als extra steun
bij het bevestigen van de afzuigkap
aan de wand (alleen bij montage in een
900 mm brede kast)
4 schroeven 4 x 25 mm als extra
steun bij het bevestigen van een 900
mm brede afzuigkap
4 plakstroken voor het afsluiten van
bevestigingsgaten die niet nodig zijn
1 haakschroevendraaier T 20
Montage
