Montage
Belangrijk: Verwijder de beschermfolie van de
motor en gooi deze weg.
1. De handgreep uitklappen
Als de handgreep verkeerd wordt in- en uitgeklapt,
kunnen de kabels schade oplopen, waardoor de
machine niet veilig kan worden gebruikt.
•
Zorg ervoor dat u de kabels niet beschadigt als
u de handgreep in- of uitklapt.
•
Indien een kabel is beschadigd, moet u contact
opnemen met een erkende Service Dealer.

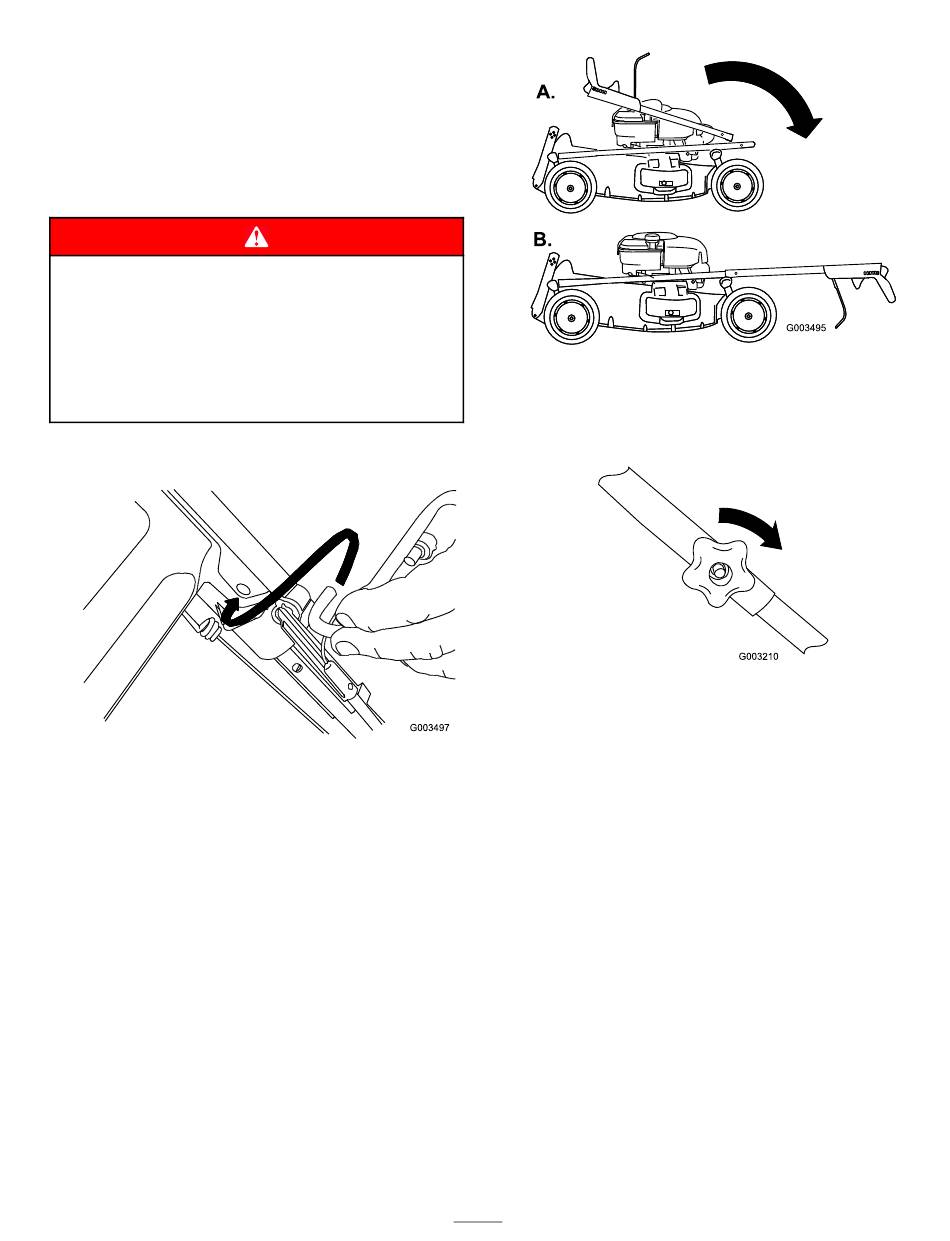

1. Plaats de bedieningsstang in het bovenste deel van de
handgreep (Figuur 3).
Figuur 3
2. Haal de knoppen van het bovenste deel van de
handgreep en de bouten uit de zak met losse
onderdelen.
3. Beweeg het bovenste deel van de handgreep voorzichtig
naar voren en plaats de uiteinden op het onderste deel
van de handgreep zodat beide delen in een lijn staan en
in elkaar vallen (Figuur 4).
Figuur 4
4. Monteer de bouten en de knoppen van het bovenste
deel van de handgreep met de knoppen op de
buitenkant van de handgreep; draai de knoppen zo vast
mogelijk (Figuur 5).
Figuur 5
5. Draai de handgreep naar achteren (Figuur 6).
6
