7.1.1 De printplaat
bevindt zich achter de afdekplaat in een kast.
Op de plaat bevindt zich het hoog- en laagspanningsdeel.
De klemmen (1 tot 9), volgens het elektrisch aansluitschema, bedienen de functie
elementen met 230 V / 50 Hz.
De klemmen (13 tot 19) hebben een spanningsvoorziening van 12 V en worden door de
besturingselementen bedient.
Het vast ingegeven besturingsprogramma waarborgt een volautomatisch bedrijf.
Max. temperatuur 65°C.
7.1.2 Zekeringen:
In de elektronica kast bevinden zich twee zekeringen:
zekering (F1/F2): 0,2 A/traag
zekering (F3):
7.1.3 Storingsmelding:
Tussen de klemmen 10, 11 en 12 bevindt zich een potentiaalvrije storingsmelding als sluiter
en opener (grijze kabel met drie zwart draden).
Kabelreservering: Ader 1 - Contact CO-10

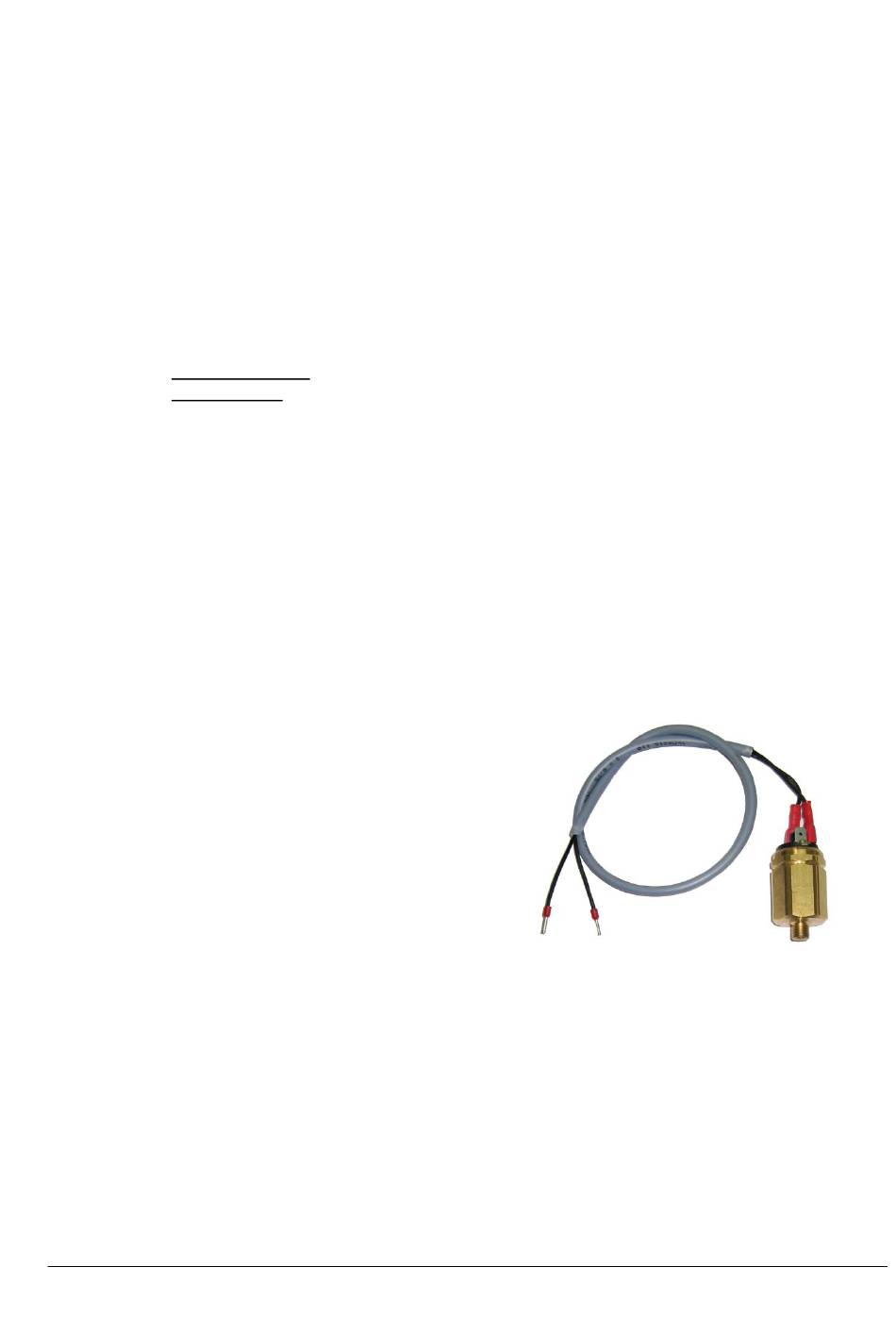

7.1.4 Vacuüm - drukmeting (19a), optioneel
Ter vermijding van een te grote onderdruk en
het binnendringen van lucht is er de onderdruk-
meetdoos, welke d.m.v. elektronica (19) de
drukbehoudpomp uitschakelt.
Dit dient alleen voor de zekerheid van het
drukloze reservoir.
Bij storing zie (10.1)
7.1.5 AIR SEP diagnose-software (optioneel, op aanvraag):
Met deze speciale software (Art.nr. SW01, Windows vereist) kan ook door de klant het
gehele besturingsprotocol met alle status- en foutmeldingen uitgelezen worden.
6,3 A/traag
Ader 2 - Contact NO-11
Ader 3 - Contact NC-12
- B 11 -
