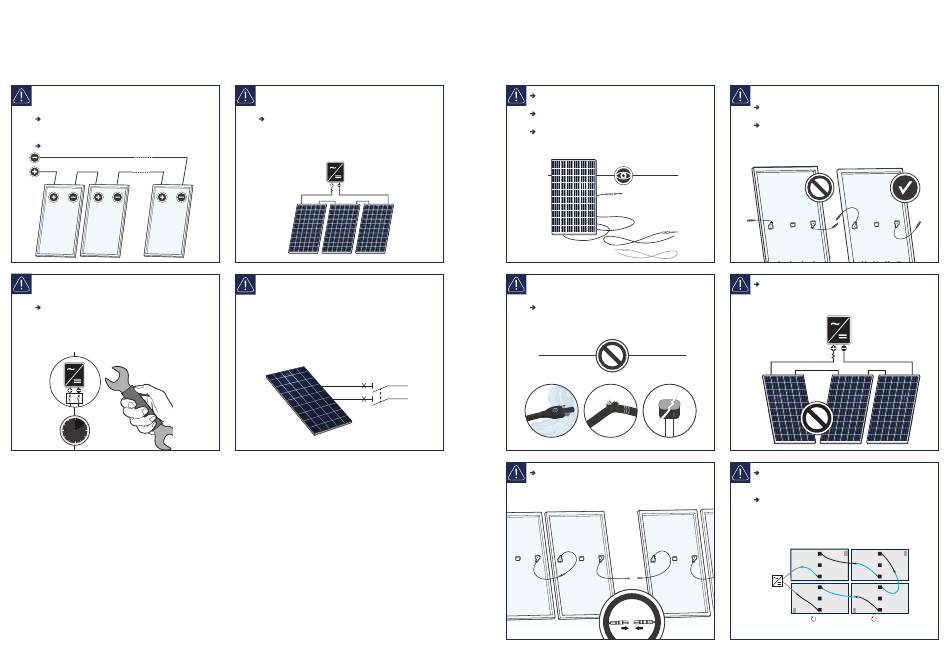

4 Elektrische aansluiting
4.2 Veiligheid bij elektrische montagewerkzaamheden
Gevaar! Levensgevaar door elektrische
schokken!
Het installeren van de elektrische installatie mag al-
leen door geschoold personeel worden uitgevoerd.
(zie Page 3).
Houd de juiste polariteit aan.
Gevaar! Levensgevaar door elektrische
schokken!
Houd u strikt aan de voorgeschreven tijdsintervallen
na het uitschakelen van de omvormer voor u verder
gaat met werken.
16
INSTALLATIE- EN GEBRUIKSHANDLEIDING KRISTALLIJNEN ZONNEPANELEN Q.PEAK DUO ML-G11.X
Gevaar! Levensgevaar door elektrische
schokken!
Stekkers nooit onder belasting loskoppelen of ver-
binden. De panelen moeten spanningsloos zijn.
1. Omvormer uitschakelen.
NL
UIT
2. Onderbreek de DC-stroomkring.
3. Meten van de uitschakeling op de Dc-string (geen
gelijkstroom).
4. De stekker mag alleen met het daarvoor bestemde
speciale gereedschap van de betreffende fabrikant
worden losgekoppeld.
5. Ga bij het aansluiten van de panelen in
omgekeerde volgorde te werk.
4 Elektrische aansluiting
4.3 Aansluiten van de panelen
Gebruik een zonne-energiekabel voor de aansluiting
aan de uitgang van de aansluitdoos.
Verbind alleen aansluitconnectors van hetzelfde type
en dezelfde fabrikant.
Gebruik voor verbindingen koperen kabels van ten
minste 4 mm², die voor minimaal 90 °C geschikt zijn.
SOLAR
Gevaar! Levensgevaar door elektrische
schokken!
Controleer of alle elektrische componenten zich in
de juiste, droge en veilige toestand bevinden.
Controleer dat de stekkers stevig verbonden zijn.
De stekkers klikken hoorbaar vast.
NL
Klik
INSTALLATIE- EN GEBRUIKSHANDLEIDING KRISTALLIJNEN ZONNEPANELEN Q.PEAK DUO ML-G11.X
LET OP! Beschadiging van het zonnepaneel!
Zorg voor spanningsvrije bekabeling (houd rekening
met een buigradius van ≥ 60 mm).
Kabels mogen niet tussen het paneel en de
onderconstructie liggen (beknellingsgevaar).
Schakel panelen in verschillende richtingen en
hellingshoeken niet aan één string.
Om een gecompliceerde bekabeling te vermijden
kan het een voordeel zijn om enkele panelen 180˚
te draaien.
De paneelrichting is duidelijk te herkennen door het
serienummer en de streepjescode op de voorzijde
van het zonnepaneel achter het paneelglas, aan de
kant van de negatieve aansluitkabel.
NL
Omvormer
180°
180°
17
