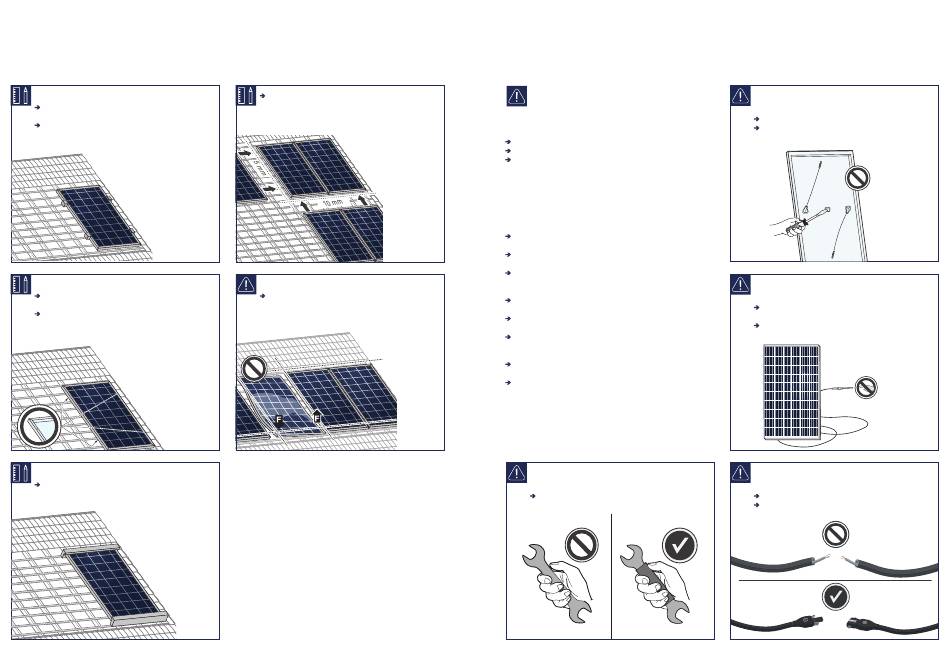

3 Montage
3.3 Paneelmontage
Variant 1:
Bevestig het paneel met 4 klemmen binnen de aan-
geven klemposities, zie Afb. 2, p. 7.
Trek de klemmen vast zoals door de producent wordt
voorgeschreven.
Variant 2:
Paneel monteren aan de 4 bevestigingspunten, zie
Afb. 2, p. 7.
Trek de schroeven vast zoals door de producent
wordt voorgeschreven.
Variant 3:
Monteer het paneel in het draagprofiel,
zie Afb. 2, p. 7.
14
INSTALLATIE- EN GEBRUIKSHANDLEIDING KRISTALLIJNEN ZONNEPANELEN Q.PEAK DUO ML-G11.X
Houd aan de korte zijde ten minste 10 mm, en aan
de lange zijde ten minste 5 mm afstand tussen de
modules.
EU
Let op! Beschadiging van het zonnepaneel!
Stel het paneel niet bloot aan mechanische spanning.
Max. torsie 10 mm / m.
4 Elektrische aansluiting
4.1 Voorbereiding voor de veiligheid
Gevaar!
Levensgevaar door elektrische schokken!
Als een gelijkstroomkring wordt uitgeschakeld, kan er een vonk-
overslag optreden die levensgevaarlijke verwondingen kan ver-
oorzaken.
Koppel de kabel niet onder belasting los.
Sluit geen vrije kabeleinden aan.
Het installeren van de elektrische installatie mag alleen door
geschoold personeel worden uitgevoerd. (zie Page 3).
Een zonnepaneel produceert al bij lage lichtsterkte elektrische
stroom en spanning. Door loskoppeling van een gesloten
stroomkring kunnen vlambogen en vonkenbogen ontstaan.
Deze kunnen levensgevaarlijk letsel veroorzaken. Dit gevaar
wordt groter als meerdere zonnepanelen in serie geschakeld
zijn.
Let op dat ook bij weinig zonnestraling de volledige nullast-
spanning aanwezig is.
Houd alle geldende voorschriften en veiligheidsinstructies voor
de installatie van elektrische apparaten en installaties aan.
Neem de nodige beschermings- en zorgvuldigheidsmaatrege-
len. Bij paneel- of stringspanningen van meer dan 120 V wordt
het laagspanningsbereik overschreden.
Werk met uiterste zorgvuldigheid aan de omvormers en de lei-
dingen.
Controleer of de zonnepanelen aan de omvormer spannings-
loos zijn bij het loskoppelen.
Houd de tijdsinterval aan na het uitschakelen van de omvor-
mer. Componenten onder hoogspanning moeten zich kunnen
ontladen.
Zorg ervoor dat de connectoren niet per ongeluk kunnen wor-
den aangesloten.
Voordat u de contacten bevestigt, moet u ze controleren met
een extra lage spanning.
Gevaar! Levensgevaar door elektrische
schokken!
Gebruik alleen geïsoleerd en droog gereedschap
voor het werken met elektriciteit.
INSTALLATIE- EN GEBRUIKSHANDLEIDING KRISTALLIJNEN ZONNEPANELEN Q.PEAK DUO ML-G11.X
Gevaar! Levensgevaar door elektrische
schokken!
Aansluitdoos nooit openen.
Geen bypass-diodes verwijderen.
Gevaar! Levensgevaar door elektrische
schokken!
Contacten die onder stroom staan nooit met blote
handen aanraken.
Bescherm de stekker tot het aansluiten met de bijbe-
horende beschermingskap.
Gevaar! Levensgevaar door elektrische
schokken!
Isoleer blootgestelde kabeleinden.
Verbind alleen kabels met stekkers.
15
