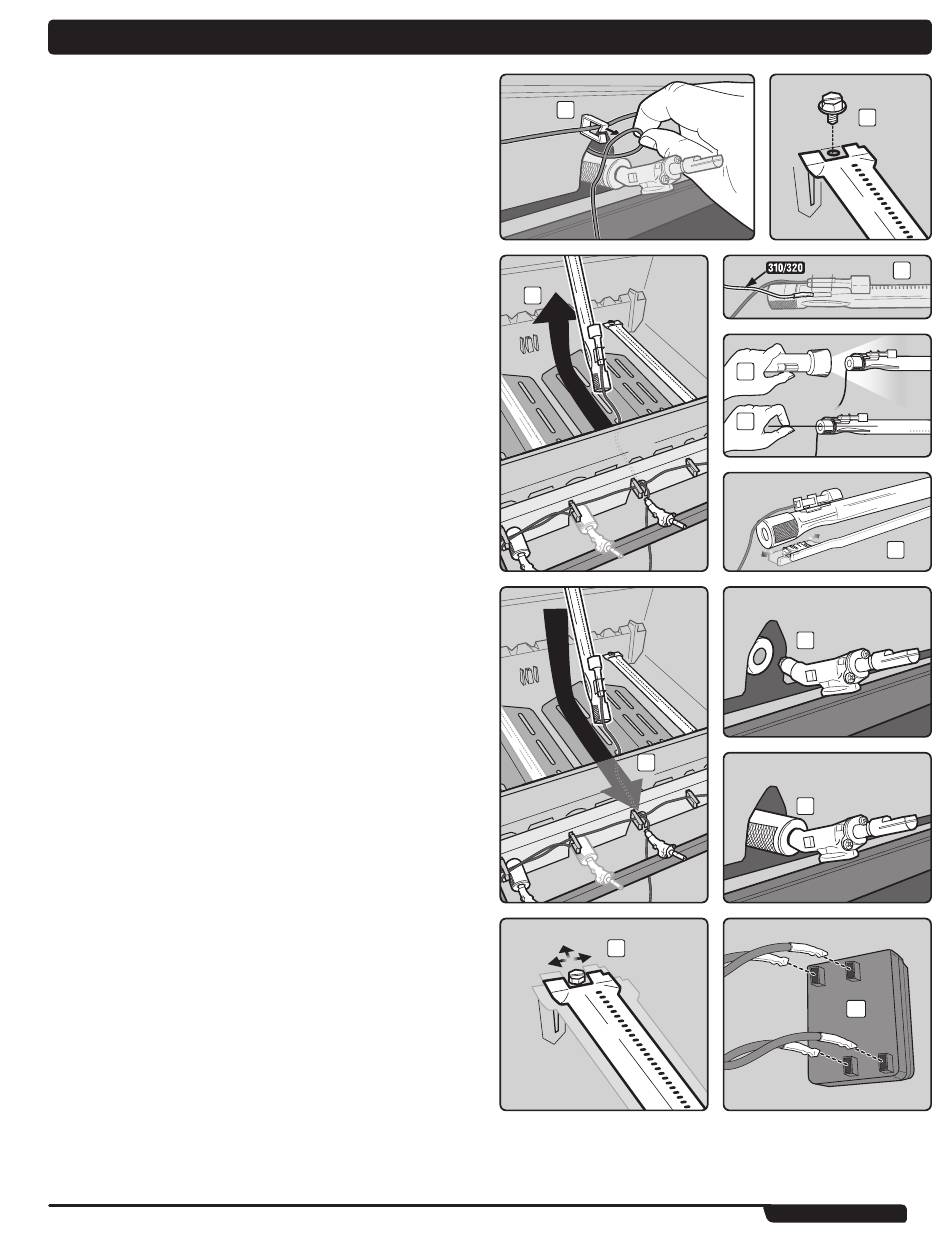

Verwijderen van branderbuis
De brandebuis/-buizen verwijderen:
A) Verwijder de bedrading van de ontsteking uit de ontstekingsklem(men) (9) .
B) Verwijder de schroef die de branderbuis bevestigt aan de kookketel met een 5/16"
dopschroevendraaier (10) .
C) Trek de branderbuisinstallatie (waaronder de ontsteking) omhoog en verwijder deze
uit de ketel (11) .
Nb: 310/320-eenheden zijn voorzien van een extra aardingsdraad die is
aangesloten op de middelste branderbuis (12) .
Reinigen van branderbuis
De branderbuis/-buizen reinigen:
A) Inspecteer met een zaklamp de binnenkant van elke brander (13) .
B) Reinig de binnenkant van de branders met een stalen draad (14) (hiervoor kunt u
een verbogen kledinghanger gebruiken) .
C) Controleer de openingen van de luchtafsluiter aan de uiteinden van de brander
en maak deze indien nodig schoon . Controleer de klepopening aan de onderzijde
van de kleppen en maak deze indien nodig schoon . Maak de buitenkant van de
branders schoon met een messingborstel (15) . Op deze manier weet u zeker dat
alle branderpoorten vrij zijn .
m LET OP: Vergroot de branderpoorten niet tijdens het
schoonmaken.
Terugplaatsen van branderbuis
De branderbuis terugplaatsen:
A) Schuif de branderbuis en onstekingsbedrading door de opening in de ketel (16) . Zie
"WERKING VAN ELEKTRONISCHE ONTSTEKINGSSYSTEMEN" voor de juiste
positie van de brander .
B) Lijn de branderbuis uit met de klep .
m LET OP: de branderopeningen (17) moeten goed zijn
uitgelijnd met de klepopeningen (18).
C) Plaats de schroef terug die de branderbuis op de ketel bevestigt met een platte
schroevendraaier . De branderbuis kan los lijken te zitten (19) wanneer de schroef
stevig vast is gedraaid . Dit is normaal .
D) Begeleid de bedrading terug via de bedradingsclips . Zie afbeelding (9) .
m LET OP: De bedrading moet goed door de bedradingsclips
worden geleid.
E) Bevestig de bedrading aan de module, waarbij u de numerieke codering
of kleurcodering volgt (20) . Zie "WERKING VAN ELEKTRONISCHE
ONTSTEKINGSSYSTEMEN" voor de juiste bevestiging van de bedrading .
m WAARSCHUWING: controleer of alle onderdelen zijn
gemonteerd en het bevestigingsmateriaal volledig vast
is gedraaid voordat u de barbecue gaat gebruiken. Uw
handelingen, indien u deze productwaarschuwing niet
opvolgt, kunnen resulteren in brand of explosie of falen van
de constructie met ernstig lichamelijk letsel of overlijden en
schade aan eigendommen tot gevolg.
oNDERHoUD
◆
9
11
16
19
10
12
13
14
15
17
18
20
WWW.WEBER.Com
®
27
