7
|
Installatie van de unit

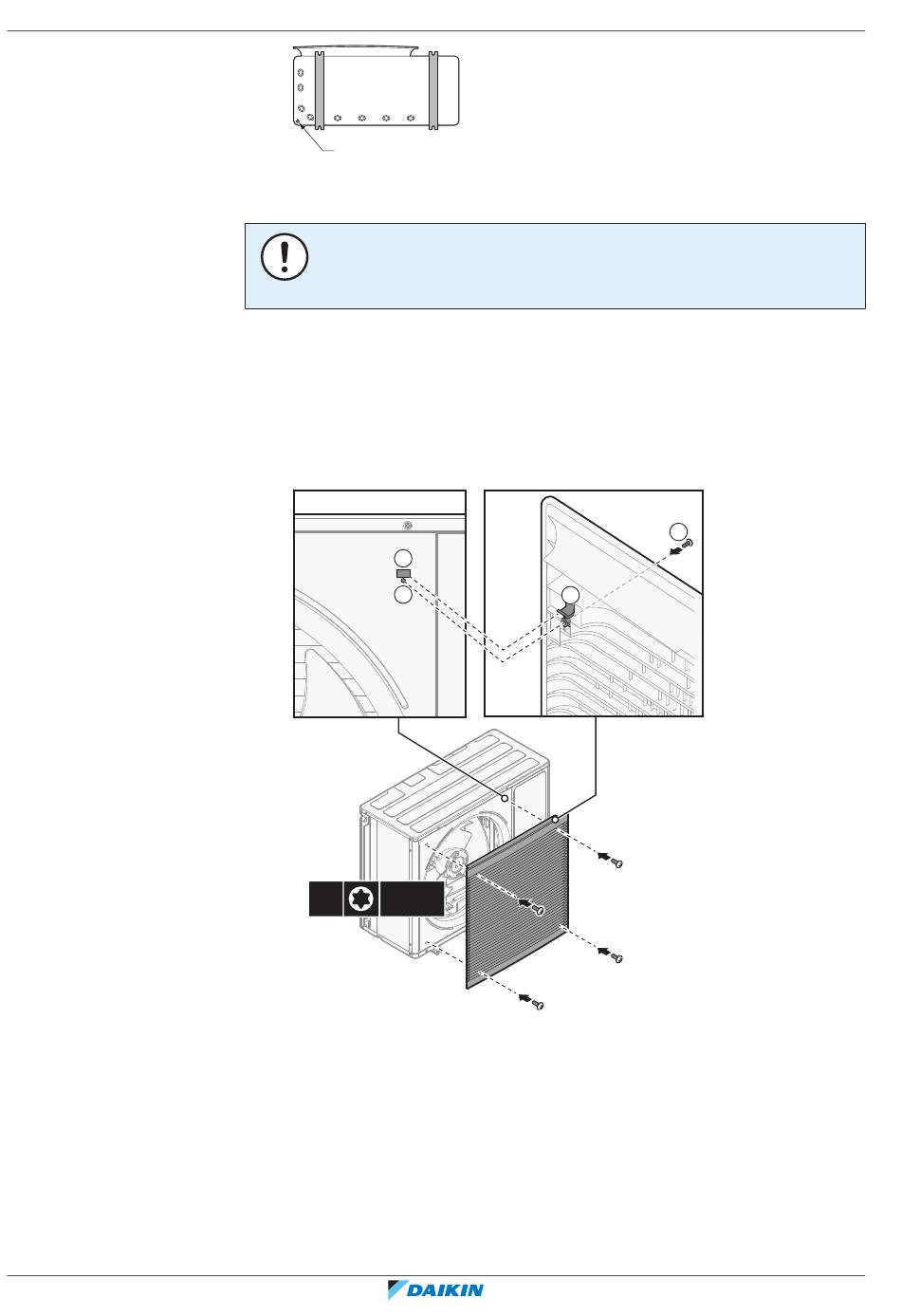

7.3.6 Het afvoerrooster installeren
7.4 De binnenunit monteren
7.4.1 Over het monteren van de binnenunit
Uitgebreide handleiding voor de installateur
90
a
2 Verwijder de ruwe oneffenheden en verf de randen en de zones rond de
randen met reparatieverf om roestvorming te voorkomen.
OPMERKING
Bij het maken van uitduwgaten mag u de behuizing en de onderliggende leidingen
NIET beschadigen.
1 Breng de haken aan. Om te voorkomen dat de haken breken:
▪ Plaats eerst de onderste haken (2×).
▪ Plaats vervolgens de bovenste haken (2×).
2 Plaats de schroeven (4×) (geleverd als accessoire) en draai ze vast.
1
2
4×
4 N • m
T25
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de koelmiddel- en
waterleidingen kunnen worden aangesloten.
2
1
ERLA11~16DAV3+W1 + EBBH/X11+16DF
Daikin Altherma 3 R W
4P643603-1 – 2021.09
