sleuven op de winkelhaken (12) moeten zich aan dezelfde kant van de steunbalk bevinden (zie zoom in
Figuur
41).
Lijm beide resterende zelfklevende verbindingen (7) op de platen (5), de andere twee werden reeds op het
hout geplaatst, voor u de liner plaatste.
Installeer de steunbalk op het zwembad, zodat de uitsteeksels waarop de sleuven in de winkelhaken zich
aan de zijde tegenover de skimmer en bij de as van het automatisch rolluik bevinden.
Bevestig de steunbalk langs de buitenzijde met vier rvs zeshoekschroeven (9) 8 × 120 A2, tegen de
onderplaat (8) aan de buitenzijde van het zwembad. Zet hem ook aan de binnenzijde van het zwembad
vast met vier rvs cilinderkopschroeven met een vierkante nek 8 × 60 A4 (3) met rubberen afdichtringen met
een diameter van 8 mm (4) waarop u aan de buitenzijde van het zwembad rvs A4 ringen met een diameter
van 8 mm (11) en rvs moeren A4 met een diameter van 8 mm (10) plaatst.

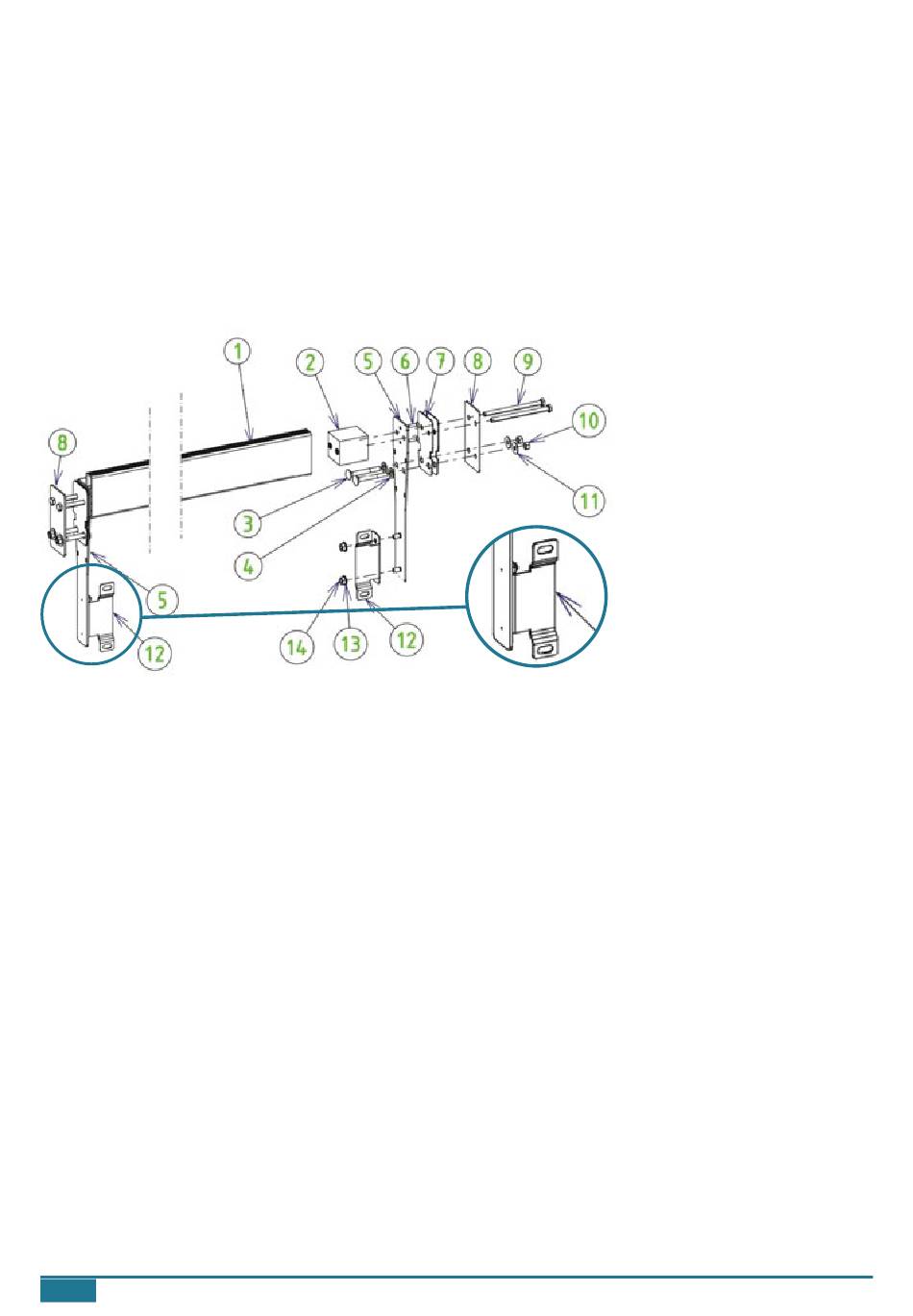

Figuur 41 – Montage en installatie van de steunbalk
10.3
Plaatsen van de scheidingswand en de schijnwerper
Met ingang van 1 januari 2004, vereist de NF P 90-308 norm dat er een scheiding is tussen de zone met
de afdekking en de rest van het zwembad. De installatie van deze scheidingswand is essentieel.
De montagestappen van de scheidingswand en de schijnwerper zijn aangegeven in
Figuur
42. Benodigde
schroeven om ze te monteren bevinden zich in zak Y.
Monteer de drie modules (1) van de scheidingswand met behulp van acht rvs zeskantschroeven 8 × 20 A4
en acht bouten met een diameter van 8 mm, met een sluitring met een diameter van 8 mm aan elke kant
van de wand, zestien sluitringen in totaal. De locaties van deze schroeven op de wanden zijn aangegeven
met acht rode cirkels in
Figuur
42.
Bevestig de drie elastische banden (2) onderaan in het midden van de wand met drie rvs Parker schroeven
(3) 8 × 16 A4, drie sluitringen en drie bouten met een diameter van 8 mm. Het bovenste deel van deze
banden worden vervolgens bevestigd aan het houten rooster dat het deel van het zwembad met de as van
de afdekking overdekt.
Boor een gat met een diameter van 60 mm in het midden van de tweede wand, waarbij de schijnwerper
zal komen te zitten. Monteer de schijnwerper in dit gat door de wanddoervoor vast te schroeven (5) op de
schijnwerper (4), en vervolgens de schroef van het mondstuk (6) op de wanddoorvoer te schroeven aan
de achterzijde van de scheidingswand. De kabel van de schijnwerper dient zich aan de achterzijde van de
wand te bevinden.
Bevestig de twee resterende zelfklevende platen
(Figuur
33) aan de achterzijde van de scheidingswand:
de ene enkele centimeters onder de schijnwerper, en de andere loodrecht op het eerste, aan de onderkant
42/68
2018/03 - Versie: B - Code : 97141484
