Samenvatting van Inhoud voor PEFC FCBA/12-01382

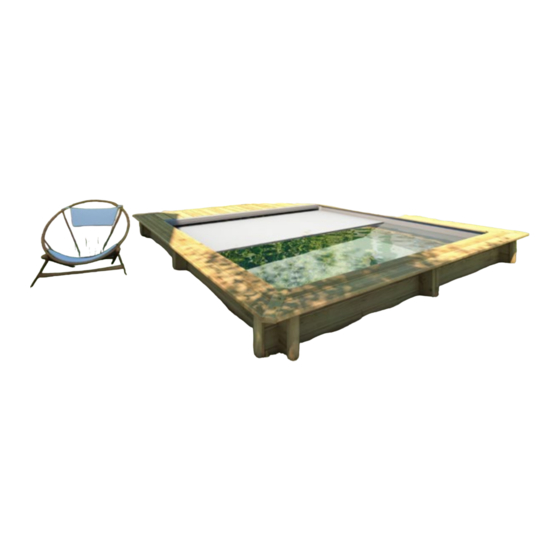

- Pagina 1 STADSZWEMBAD 4.20 M X 3.50 M met ingebouwd automatisch rolluik INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSHANDLEIDING (lees deze handleiding zorgvuldig door en bewaar de handleiding voor toekomstig gebruik) STADSZWEMBAD Pagina 1 1/68 2018/03 - Versie: B - Code : 97141484 STADSZWEMBAD...
-
Pagina 2: Inhoudsopgave
1. PRODUCTOVERZICHT ......................5 2. VOORWOORD ........................5 Opslag............................5 Opbouw kit ..........................5 Veiligheid...........................5 Montage ...........................6 2.4.1 Montage stappen ......................6 2.4.2 Gereedschap .......................6 2.4.3 Montage tijd .........................6 Nomenclatuur..........................7 2.5.1 Pakket hout en houten boordplanken ................7 2.5.2 Pakket automatisch rolluik ..................10 3. HOUT, EEN NATUURLIJK MATERIAAL ................12 Kleurverschil ...........................12 Opstijgend hars ........................12 Opstijgend zout ........................12... - Pagina 3 8. BINNENLADDER .........................34 De binnenladder monteren .....................34 Boor de gaten voor de bevestiging van de ladder ..............34 9. DE LINER PLAATSEN .......................35 Het installeren van de ophangrail ...................35 Gaten voor de steunbalken .....................35 De zelfklevende dichtingen plaatsen ..................36 Plaatsen van het grondzeil .....................36 De liner plaatsen ........................36 Vastzetten van de kabel van de schijnwerper .................37 9.7...
- Pagina 4 13. WATERBEHANDELING .....................56 13.1 Onderhoud van de waterkwaliteit ...................56 13.2 De filtratie instellen........................56 13.2.1 Werkingstijd .......................56 13.2.2 De filterklok instellen ....................57 13.3 Onderhoud van de filterpatroon .....................57 13.3.1 Het patroon verwijderen en vervangen ..............57 13.3.2 Reinig het patroon door die af te borstelen onder een waterstraal ......57 13.3.3 Het reinigen van het patroon door het te weken ............58 13.3.4 Vervangen van het patroon ..................58 14.
-
Pagina 5: Productoverzicht
PRODUCTOVERZICHT Het STADSZWEMBAD is een innovatie: het combineert de voordelen die meestal gereserveerd worden voor high-end zwembaden met de praktische voordelen van kleinere zwembaden. Dankzij zijn compacte afmetingen, kunt u het eender waar installeren. Alles gaat vanzelf met het STADSZWEMBAD, het echt beveiligde zwembad met een verzonken automatisch rolluik die wegglijdt, en het zwembad kan zonder bouwvergunning geïnstalleerd worden aangezien deze kleiner is dan 10 m². -
Pagina 6: Montage
Indien het rolluik van uw STADSZWEMBAD is geïnstalleerd volgens de montage-instructies in deze handleiding, biedt deze veilige toegang tot het zwembad, in overeenstemming met de NF P90 308 norm (december 2013). Kinderen mogen het zwembad enkel gebruiken onder toezicht van een volwassene. Dit zwembad is enkel bestemd voor persoonlijk gebruik. -
Pagina 7: Nomenclatuur
Nomenclatuur 2.5.1 Pakket hout en houten boordplanken Houten onderdelen AAN. BESCHRIJVING FIGUUR AFMETINGEN (MM) TYPE Wandlamel Figuur 7 n° 1 1700 × 78 × 45 Mannelijk Wandlamel n° 2 2031 × 145 × 45 Mannelijk/vrouwelijk Figuur 7 Wandlamel Figuur 7 n°... - Pagina 8 Bevestigingsmiddelen voor het zwembad BESCHRIJVING FUNCTIE Rvs Torx veiligheidsschroef Bevestiging van elastische banden onder de roosters 6 × 30 A2 Rvs schroef H M8 × 120 Bevestiging van de steunbalk en de onderplaat tegen de DIN 931 A2 buitenzijde van het zwembad in de polyamideblokken Schroef M8 ×...
- Pagina 9 Verzonken schroef 5 x 60 Montage van de houten trap: bevestiging van de vier treden verzinkt met schroefdraad aan beide stijlen 35 mm Torx Schroeven met platte kop Montage van de veiligheidswaarschuwing aan de wand 4 × 25 verzinkt Torx verzonken Torx Vastzetten van de steunpalen van de boordplanken op de...
-
Pagina 10: Pakket Automatisch Rolluik
Geïntegreerd filterpatroonsysteem BESCHRIJVING Filterpomp en toebehoren: - 90° elleboog Ø32 om te lijmen (× 2) - 3 aansluitingsstukken Ø32 om te lijmen (× 1) - Mondstuk met schroefdraad (× 3) - Enkele verloopstuk Ø50 x 32 (x 2) - kwartslagklep Ø32 om te lijmen (× 2) - 30 cm lange, harde PVC pijp Ø32 om te versnijden en te lijmen (×... - Pagina 11 Steunbalk in gelakt aluminium 60 x 87 x 2988 mm met afdichtingen (4 sluitringen en 4 platen) en 2 polyamideblokken Module voor scheidingswand LED-schijnwerper Zwarte elastische band om de lamellen van het automatisch rolluik vast te zetten Binnenladder BESCHRIJVING Aluminium stijlen Ø40 en twee kogelgewrichten ABS treden met aluminium bouten Steun, behuizing en twee lijmverbindingen met roestvrij stalen schroeven Beschermingsbuffer liner...
-
Pagina 12: Hout, Een Natuurlijk Materiaal
HOUT, EEN NATUURLIJK MATERIAAL Hout kan van nature onvolkomenheden bevatten omdat het natuurlijk materiaal is. Dit is normaal en heeft geen invloed op de duurzaamheid van het product. Een aantal onvolkomenheden zijn oppervlakkig en vallen derhalve niet onder de garantie van onze producten. -
Pagina 13: Vergrijzing
Vergrijzing De werking van de zon en de maan op het hout veroorzaakt een karakteristieke en onvermijdelijke vergrijzing. Het is mogelijk dat sommige stukken hout al vergrijzing vertonen omwille van de bewaaromstandigheden van de verschillende onderdelen van de structuur. Dit is een natuurlijk verschijnsel dat geen afbreuk doet aan de sterkte van het product. -
Pagina 14: Oppervlakkige Schimmel
Oppervlakkige schimmel Hout is gevoelig voor schimmel, veroorzaakt door microscopische paddenstoelen. Ze doen zich vaak voor als ‘verblauwing’, vooral bij coniferen. Dit oppervlakkig verschijnsel, versterkt door de warmte, vochtigheid en gebrek aan ventilatie, doet zich voor als lichtblauwe tot donkerblauwe vlekken. Deze kunnen eenvoudig worden weggeveegd. -
Pagina 15: Ingraving
INGRAVING Inleiding Bepaal de ideale locatie voor uw zwembad (oriënteer de skimmers bij voorkeur tegen de heersende windrichtingen in). Maak daarna de uitgraving voor de dekplaat, waarop de metalen structuur wordt bevestigd en waarop de bodem van uw zwembad zal worden vastgezet. Doe indien nodig beroep op een professional. -
Pagina 16: Steenlaag
Randafvoer Ø80 Puit de décompression plus Hulpput 500 mm dieper dan de profond de 500 mm par rapport bodem van de uitgraving. Randafvoer Ø80 au fond de fouille Figuur 1 – Montage van het drainagesysteem 4.2.4 Steenlaag Egaliseer de oppervlakte van de bodem van de uitgraving zo goed mogelijk, en rol een geotextiel uit over de gehele bodem van de uitgraving. -
Pagina 17: Het Plaatsen Van De Steunpoten
Terre Earth Binnenkant van het zwembad Interior bassin Contour de la fouille Omtrek van de uitgraving Cavité Kuil Figuur 2 – Plaats van de kuilen voor de steunpoten. Het plaatsen van de steunpoten Installeer de steunpoten in elk van vier locaties nadat u er de cilinders op heeft gemonteerd (Figuur 3 Figuur 4). - Pagina 18 Figuur 3 – a en b - Plaatsen van de cilinders op de steunpoten Binnenkant van het zwembad Aanpassen met behulp van de cilinders Figuur 4 – a en b - De steunpoten plaatsen 18/68 2018/03 - Versie: B - Code : 97141484 STADSZWEMBAD...
-
Pagina 19: Het Gieten Van De Betonplaat
Het gieten van de betonplaat 4.4.1 Versterking Zorg, voordat u het beton stort, voor versterking aan de bovenzijde met gelast gaas (type ST25C) over de gehele bodem van de uitgraving (laat een rand van 3-5 cm vrij aan de omtrek). Er dient een uitsparing te worden voorzien voor de steunpoten. - Pagina 20 Zorg er bij het gieten van de dekplaat op de bodem van de uitgraving voor dat de bovenste versterking goed is ingebed in het beton: de betonnen laag boven de versterking moet minstens 3 cm hoog zijn. Zie Figuur 5 om de hoogte van de plaat te bepalen: deze dient een dikte van 150 mm te hebben, en zodanig gegoten te worden dat de hoogte tussen het oppervlak van de plaat en de bovenkant van de uitgraving 1303 mm is indien u uw zwembad wilt ingraven.
-
Pagina 21: Montage Van De Houten Structuur
MONTAGE VAN DE HOUTEN STRUCTUUR Inleiding U kunt beginnen met de montage van de houtconstructie 2 tot 3 dagen na het gieten van de dekplaat, zonder te wachten tot deze volledig droog is. Het is echter absoluut noodzakelijk om een periode van drie weken in acht te nemen voor u het zwembad vult met water. - Pagina 22 AFMETINGEN NUMMER HOEVEELHEID TYPE SPECIFICATIE (MM) 1700 x 78 x 45 mannelijk wandlamel 2031 x 145 x 45 mannelijk/vrouwelijk wandlamel 1700 x 145 x 45 mannelijk/vrouwelijk wandlamel 1700 x 137 x 45 vrouwelijk wandlamel 1700 x 145 x 45 mannelijk/vrouwelijk wandlamel inspuiter 2031 x 145 x 45 mannelijk/vrouwelijk wandlamel...
-
Pagina 23: Plaatsen Van Verharde Banden
Plaatsen van verharde banden Begin met het afwikkelen van de verharde stroken die de houtstructuur van de betonplaat zullen scheiden (Figuur Figuur 8 – Plaatsen van de verharde stroken Montage van de planken Plaats de ½ houten lamellen die de breedte van het zwembad vormen en plaats daarna de lamellen die de lengtes vormen in hoeken. - Pagina 24 Zorg er tijdens de montage van wanden voor dat de lamellen een gegroefde bodem hebben, vanaf de eerste rijen. Zorg er na de montage van elke rij voor dat de lamellen perfect waterpas zijn, en schroef daarna de lamellen vast die de lengtes vormen: •...
-
Pagina 25: Bevestiging Van De Afwerkprofielen Van De Steunpoten
Bevestiging van de afwerkprofielen van de steunpoten Plaats de afwerkprofielen rond de steunpoten. Deze dienen zich op gelijke hoogte als de bovenzijde van de wand te bevinden. Vergrendel ze aan de binnenzijde van het zwembad zoals getoond in Figuur 12 behulp van 3 rvs verzonken schroeven 5 x 80 A4 Torx schroefdraad 50 mm (zak L) per half profiel, 24 schroeven in totaal. De twee profielen dienen niet tegen elkaar te worden geplaatst en laten een deel van het metaal vrij. Indien u de profielen dient te herzagen (voor een halfingegraven zwembad bijvoorbeeld), monteer ze dan met het gezaagde stuk naar boven, zodat de gezaagde rand niet in contact komt met de grond. Figuur 12 –... -
Pagina 26: Montage Van De Houten Buitentrap
Standaard montage Speciale montage badsteunen Figuur 13 – a en b - Montage van de metalen platen op de boordplanken metalen steunpoot Figuur 14 – Locatie van de boordplanken Montage van de houten buitentrap Monteer de trap zoals aangegeven in Figuur 15 met behulp van 16 verzonken schroeven 5 x 60 Torx verzinkte schroefdraad 35 mm (zak K), bevestig de linker- en rechterhandgreep aan de trap en zet deze... -
Pagina 27: Plaatsing Van De Verbindingsstukken
Figuur 15 – Montage van de houten buitentrap Figuur 16 – Bevestiging van de buitentrap aan het zwembad Voor uw comfort, raden wij u aan de trap aan de wand tegenover de skimmer te bevestigen. Hij dient echter nooit in het gedeelte van het zwembad waar de as van het automatisch rolluik zich bevindt te worden gemonteerd. -
Pagina 28: Afwerking
Afwerking Bevestig de houten afkasting die u hebt voorgeboord met een boor met een diameter van 4 mm aan de uiteinden van de wanden met 3 rvs bolkopspijkers 2,8 × 60 A2 (zak I) op gelijke afstanden. (Figuur 19). Figuur 19 – Houten afkasting Figuur 20 –... -
Pagina 29: Het Filter Installeren
HET FILTER INSTALLEREN ABS-onderdelen voor filtratie Vermijd bij het monteren van de ABS-onderdelen overmatig aandraaien aangezien dit de onderdelen kan breken. 6.1.1 Skimmer Plaats de grijze buis voor de skimmer van 60 mm uitwendige diameter en 34 mm lang op de plaats omcirkeld in Figuur 21. -
Pagina 30: Inspuiter
(ring en flens) worden toegevoegd na de installatie van de liner, zodat een goede afsluiting bij de skimmer kan worden gegarandeerd. 6.1.2 Inspuiter Plaats de inspuiter in het gat van de wand aan de zijde van het zwembad (Figuur 23). Maak deze vast aan de met de 4 pozi rvs houtschroeven met een verzonken kop 3 x 25 A4 (zak met meegeleverde schroeven voor de inspuiter). - Pagina 31 Skimmer Draadeinde 2’’ x Ø 50 Verloopstuk Ø 50 x 32 100 mm kwartslagklep Ø 32 Draadeinde 1’’ x Ø 32 Fltratiepomp 214 mm 50 mm Wartelmoer 3 stuks Ø 32 Draadeinde kwartslagklep 3/4’’ x 32 Ø Ø 32 280 mm inspuiter Verloopstuk Ø...
-
Pagina 32: Onderdelen Voor Automatisch Rolluik
ONDERDELEN VOOR AUTOMATISCH ROLLUIK Wanddoorvoer De as kan via de wanddoorvoer aan de houten wand worden bevestigd, en garandeert de overdracht van rotatie tussen de motor en de as van het automatisch rolluik. De as dient te worden bevestigd aan de zijde waar de skimmer werd gemonteerd, zie Figuur Binnenkant van het zwembad Plaatsing van de... -
Pagina 33: Steunlager
Monteer deel 1 aan deel 4 met vier FHC rvs schroeven FHC 6 × 20 A4 (5). Bevestig het geheel op deel 6 vanaf de buitenzijde van het zwembad en zorg ervoor dat de gaten (10) van deel 6 overeenkomen met de gaten (9) van deel 1. -
Pagina 34: Binnenladder
BINNENLADDER Monteer de ladder zoals afgebeeld in Figuur 28. De cijfers hieronder komen overeen met de groene cijfers in dit schema. De binnenladder monteren Monteer eerst de ABS treden (3) op de aluminium stijlen (1) met behulp van de 6 aluminiumsets met schroef, ring en moer met een diameter van 8 mm (12, 13 en 14). -
Pagina 35: De Liner Plaatsen
DE LINER PLAATSEN Het installeren van de ophangrail Zorg er vóór u de ophangrail monteert voor dat de structuur goed is gemonteerd. Controleer of de gehele omtrek waterpas is en dat de diagonalen allemaal even lang zijn. Corrigeer indien dit niet het geval is de onvolkomenheden voordat u verder gaat. -
Pagina 36: De Zelfklevende Dichtingen Plaatsen
Figuur 30 – Positie van de onderplaat van de steunbalk De zelfklevende dichtingen plaatsen Zorg ervoor dat dichtingen correct worden gepositioneerd en geplaatst. Eens de liner geplaatst is wordt het moeilijk om een foutieve positie te corrigeren. Zorg ervoor dat de gaten tussen de verschillende kunstroof onderdelen (skimmer, wanddoorvoer en lagersteun voor de afdekking, etc.) of de houten wand en gaten in de verbindingen overeenkomen. -
Pagina 37: Vastzetten Van De Kabel Van De Schijnwerper
Figuur 31 – De liner vastzetten met wasknijpers Controleer of de liner juist geplaatst is (geen overmatige spanning, zonder plooien op de bodem en langs de wanden). Als u de liner tijdens de installatie wilt verplaatsen, trek deze dan niet langs de rail. U kunt deze beter losmaken voor u de positie corrigeert, om scheuren te voorkomen. -
Pagina 38: Plaatsing Van De Flenzen Op De Kunststof Delen
Plaatsing van de flenzen op de kunststof delen Om het zwembad te blijven vullen dienen de volgende flenzen achtereenvolgens te worden geplaatst: • de flens van het inspuiter (wanneer het waterniveau zich 20 cm boven de inspuiter bevindt) • de flens van de wanddoorvoer en de lagersteun voor de as van het automatisch rolluik (wanneer het waterniveau zich 5 cm onder het stuk dat een flens nodig heeft bevindt) • de flens van de skimmer (wanneer het waterniveau zich 5 cm onder de skimmer bevindt) De installatie van de flenzen en de koppelingen wordt stap voor stap beschreven in de volgende vier paragrafen. TIP: Dezelfde instructies gelden voor de installatie van alle flenzen: • lokaliseer waar de gaten in de liner zich dienen te bevinden en markeer ze met een pen; •... -
Pagina 39: Flens Voor De Lagerhouder
• snijd de liner uit met een breekmes aan de binnenzijde van de flens. Figuur 35 – Montage van de flens voor de wanddoorvoer 9.7.3 Flens voor de lagerhouder De procedure voor het installeren van de flens voor de lagerhouder is beschreven in Figuur 36 (op deze afbeelding bevindt de liner zich tussen stuk 4 en 5): • markeer de vier gaten in de lager (5) door de liner heen en snijd deze uit met een breekmes op de gemarkeerde locaties;... -
Pagina 40: Plaatsen Van De Binnenladder
Figuur 37 – Montage van de skimmerflens Installeer tot slot de sluitklep van de skimmer, met de gladde kant naar het zwembad, door de lipjes in de bijhorende gleuven aan de onderkant van de skimmer te plaatsen. De klep moet vrij kunnen draaien, maar mag niet naar de binnenzijde van het zwembad kunnen rollen (de klep moet worden tegengehouden door de stop aan de bovenkant van de skimmer). Installeer tot slot het flensdeksel van de skimmer. -
Pagina 41: Montage Van De Asboom En De As Van Het Automatisch Rolluik
Figuur 39 – Montage van de lagersteun van de as 10.1.3 Montage van de asboom en de as van het automatisch rolluik Sla de asboom (voorgemonteerd in de wanddoorvoer) in de as met een hamer. Gebruik hiervoor geen slaghamer. Blijf slaan tot het bestaande gat in de asboom zich op gelijke hoogte bevindt als het gat voor de as van de afdekking. -
Pagina 42: Plaatsen Van De Scheidingswand En De Schijnwerper
sleuven op de winkelhaken (12) moeten zich aan dezelfde kant van de steunbalk bevinden (zie zoom in Figuur 41). Lijm beide resterende zelfklevende verbindingen (7) op de platen (5), de andere twee werden reeds op het hout geplaatst, voor u de liner plaatste. Installeer de steunbalk op het zwembad, zodat de uitsteeksels waarop de sleuven in de winkelhaken zich aan de zijde tegenover de skimmer en bij de as van het automatisch rolluik bevinden. -
Pagina 43: Automatische Afdekking En Bevestiging
van de scheidingswand. Schuif er de slangklemmen op, en gebruik ze om de kabel van de schijnwerper vast te zetten. Plaats vervolgens de kabel in de PVC-buis met een diameter van 16 mm, en zet de buis vast met twee slangklemmen die op de platen die eerder werden vastgelijmd aan de liner (paragraaf 9.6, pagina 31) werden geschoven, zodat de kabel uit de bovenkant van de buis steekt. -
Pagina 44: Plaatsing Lamellen Bevestiging
Figuur 43 – Montage van de afdekking Klem de laatste centimeters vast, indien nodig met een hamer, en zorg dat de bladen een hoek van 45 ° (Figuur 44) vormen. Figuur 44 – De bladen klemmen Wanneer de lamellen geassembleerd zijn, voorkomen de pennen van de stoppen dat de lamellen lateraal gaan glijden. -
Pagina 45: Vergrendelen En Ontgrendelen Van De Afdekking
Figuur 46 – De bevestigingsbanden van de afdekking plaatsen 10.4.5 Vergrendelen en ontgrendelen van de afdekking Om het dek te blokkeren, rolt u het volledig uit over het water en drukt u op knop A zoals getoond in Figuur 47 en brengt u de glijring omhoog, en daarna terug naar beneden door de ring van de band. -
Pagina 46: Waterniveau In Het Zwembad Voor De Goede Werking Van Het Rolluik
10.5 Waterniveau in het zwembad voor de goede werking van de afdekking Overeenkomstig hetgeen is getoond in 48, dient het gemiddelde waterniveau in het zwembad Figuur (gemeten vanaf de bovenkant van de balk) 13 cm te zijn. Het waterpeil is dan 1,2 m boven de grond. Zorg er voor een goede werking van de automatische klep voor dat het waterpeil altijd tussen de 10,5 en 16 cm is. -
Pagina 47: Installatie Van Boordplanken En Afwerking
INSTALLATIE VAN BOORDPLANKEN EN AFWERKING 11.1 Patroon en voorfilter Schroef in de skimmer, het filterpatroon (het patroon is voorzien van schroefdraad en de bodem van de skimmer heeft een tapplaat). Breng erbovenop een voorfilter aan, bestaande uit een roestvrij stalen ring, waarop u een stoffen filterzak installeert. Installeer de voorfilter in het ronde gedeelte van de skimmer. 11.2 Boordplanken Figuur 50 voor de verdeling van de randmodules van uw zwembad. Breng ze met de gekerfde kant naar boven aan op de omtrek van uw zwembad. De boordplanken moeten ongeveer 25 mm over de binnenzijde van het zwembad uitsteken (gemeten vanaf de wand). - Pagina 48 NUMMER HOEVEELHEID AFMETINGEN (MM) TYPE 1570 × 145 Binnenkant 1570 × 145 Binnenkant 1901 × 145 Binnenkant 1325 × 145 Binnenkant 626 × 145 Binnenkant 626 × 145 Binnenkant 1901 × 145 Binnenkant 1716 × 145 Buitenkant 1716 × 145 Buitenkant 2046 ×...
-
Pagina 49: Vlonders
11.3 Vlonders Monteer de vlonder volgens Figuur 51 Laat wat speling van 2 mm tussen de bladen. Deze vlonders worden aangebracht tussen de wand met de skimmer en de steunbalk. Gebruik hiervoor: • 10 planken van 585 mm lang • 20 randen van 600 mm lang •... -
Pagina 50: Ladder Handgrepen
11.4 Ladder handgrepen Boor verticaal door de boordplanken voor de houten trap op het niveau van de 8 gaten in de rechter- en linkerhandgreep, die ook dienen om de houten trap op zijn plaats te houden (zie Figuur 15 deel 5.6, pagina 26). -
Pagina 51: Elektrische Installatie
ELEKTRISCHE INSTALLATIE Figuur 51 geeft een blokschema van de elektrische installatie voor het STADSZWEMBAD weer. De vermelde onderdelen zijn nodig om ervoor te zorgen dat het STADSZWEMBAD aan norm NF C15-100 voldoet. Plaats de schakelkast en de transformator van de pomp uit de buurt van de zon en weersomstandigheden. Algemeen schakelbord Aardlekbeveiliging 30 mA Meegeleverde... -
Pagina 52: Elektrische Kast: Montage En Aansluiting
12.2 Elektrische kast: montage en aansluiting De polen van de elektrische kast waar u een apparaat mee dient te verbinden worden weergegeven in Figuur Netvoeding Schijn- Controlepaneel Eindsensoren Filtratiepomp Motor 230 V met sleutel werper Figuur 55 – Schakelkast voor het STADSZWEMBAD 12.2.1 Veiligheidsvoorschriften voor de schakelkast Bij de installatie van een schakelkast dienen de volgende regels in acht worden genomen: •... -
Pagina 53: Voeding Van De Schakelkast
• Bevestig de beugel aan de wand, hang de kast op de beugel en plaats de schroef terug op zijn plaats; • plaats de wartels voor de kabeldoorvoer (plaats slechts één kabel per wartel) en maak de verbindingen. Draai de wartel vast op de kabels om de verbindingen af te dichten. Monteer het voorpaneel nadat de bedrading is voltooid. -
Pagina 54: Aansluiting Eindelopen
Het is noodzakelijk om de bruine draad met de + pool en de blauwe draad met de - pool te verbinden. Een verbindingsfout leidt tot een rotatie van de motor in de omgekeerde richting, wat ernstige schade veroorzaakt aan het automatisch rolluik. Als u de kabel dient te verlengen (de schakelkast bevindt zich op meer dan 3,5 m van het zwembad), is het noodzakelijk om een kabel met dezelfde kenmerken te gebruiken, en de aan te sluiten draden via een waterdichte aansluitdoos of met behulp van waterdichte thermoformeerbare omhulsels (één per draad en... - Pagina 55 signaal validatie van validatie validatie Eind- anti- niet gebruikt van de de gesloten van de open van de stap schalelaar uittrekking motorsensor positie positie uitgevoerd Begin tijdens de initiële installatie of tijdens een gewijzigde instelling van de eindschakelaars met het uitvoeren van initialisatie door de volgende drie stappen te volgen: Als de 5 LED’s uit zijn, druk dan tegelijkertijd op de open en gesloten sloten gedurende 5 seconden tot de 5 LED’s knipperen.
-
Pagina 56: Waterzuivering
De eindschakelaars kunnen om de volgende redenen geheugen verliezen: • stroomstoring tijdens het openen of sluiten; • stroomstoring wanneer de afdekking gedeeltelijk geopend of gesloten is. In dit geval dient u de eindposities opnieuw te programmeren op basis van de vorige procedure. WATERZUIVERING 13.1 Onderhoud van de waterkwaliteit... -
Pagina 57: De Filterklok Aanpassen
Wanneer het zwembad meer wordt gebruikt of als het warmer is, is het noodzakelijk om de filtratietijd te verhogen. Zorg ervoor dat u een correct en constant waterpeil handhaaft voor een optimale werking van de filtratie. 13.2.2 De filterklok aanpassen De voorzijde van de klok bevindt zich in de schakelkast, zoals weergegeven in Figuur 57. De groene cijfers Figuur 57 bevinden zich niet aan de voorzijde van de klok zodat de wijzerplaat niet wordt belast, maar de werking is vergelijkbaar met die van een klassieke analoge klok. -
Pagina 58: Het Reinigen Van Het Patroon Door Het Te Weken
13.3.3 Het reinigen van het patroon door het te weken Hiermee kunt u het patroon dieper reinigen. U kunt een commercieel product kopen voor het reinigen van patronen of het zelf maken door 15 g natriumbicarbonaat (natriumbicarbonaat) per liter warm water op te lossen. -
Pagina 59: Veiligheid Van Alle Gebruikers
Leer kinderen zo snel mogelijk zwemmen! In het zwembad dienen jonge kinderen of mensen die niet kunnen zwemmen te worden uitgerust met een beveiliging zodat ze blijven drijven (zwemvest). Laat een kind dat niet goed kan zwemmen niet zonder begeleiding en zwemvest in het zwembad. Zonder deze maatregelen dient de toegang tot het zwembad strikt te worden verboden. -
Pagina 60: Rolluik
14.5 Afdekking De fysieke aanwezigheid van een verantwoordelijke volwassene is noodzakelijk wanneer het zwembad is geopend. De afdekking kan zijn veiligheidsfunctie enkel uitvoeren (en voldoen aan norm NF P90 308) wanneer de afdekking is bevestigd aan de wand van het zwembad aan de uiteinden. Het is dus noodzakelijk om altijd de bevestigingsbanden van de afdekking vast te maken (paragraaf 10.4, pagina 43). -
Pagina 61: Onderhoud Van Uw Stadszwembad
ONDERHOUD VAN UW STADSZWEMBAD Inspecteer ten minste twee keer per jaar (in de vroege en late winter) de essentiële onderdelen voor de veiligheid. Vervang onmiddellijk elk onderdeel dat gevorderde slijtage vertoont aangezien dit een foutieve positionering van de afdekking kan veroorzaken. Vervangonderdelen moeten origineel zijn of zoals beschreven in deze handleiding. -
Pagina 62: Onderhoud Van De Afdekking
uitgang ingang Figuur 59 – Filterpomp 15.3 Onderhoud van de afdekking De afdekking moet regelmatig worden onderhouden. De langdurige stagnatie van organische of plantaardig materiaal op de bladen van de afdekking kan vlekken veroorzaken, die soms onuitwisbaar zijn. Het wordt aanbevolen ten minste tweemaal per jaar bij de inbedrijfstelling en de overwintering een diepe reiniging uit te voeren. -
Pagina 63: Garantievoorwaarden
GARANTIEVOORWAARDEN Houd de handleiding, de factuur, het aankoopbewijs en het volgnummer op het pakket bij. De garantie geldt niet voor: • normale veroudering van materialen (corrosie, natuurlijke vervorming van hout, enz.); • schade als gevolg van onjuiste behandeling tijdens de installatie of het gebruik van accessoires (schokken, krassen, enz. -
Pagina 64: Garantie Standaard Filterpomp
(TH) van meer dan 25° f dient een speciaal product voor het verwijderen van kalkaanslag in zwembaden te worden toegevoegd (niet meegeleverd). U kunt informatie over de hardheid van het water verkrijgen van uw waterbedrijf. Ook niet inbegrepen in de garantie: •... - Pagina 65 65/68 2018/03 - Versie: B - Code : 97141484 STADSZWEMBAD...
- Pagina 66 66/68 2018/03 - Versie: B - Code : 97141484 STADSZWEMBAD...
- Pagina 67 67/68 2018/03 - Versie: B - Code : 97141484 STADSZWEMBAD...
- Pagina 68 The list of certified companies is available on line www.fcba.fr and http:/register.pefc.cz * appendices 15 and 16 of the french forestry certification scheme, translation of appendices PEFC ST 2002: 2012 and PEFC ST 2001: 2008 of the international technical document issued by the PEFC council. Certificate No.
