Bedieningsbord TC
TC
Bedieningsbord TC
Alle bedieningselementen zijn van
buitenaf zichtbaar. Een transparant
verwijderbaar deksel, vastgeklikt op de
kap, beschermt de verschillende
bedieningen en afstelmogelijkheden
om de brander af te stellen en te
gebruiken.
Het bedieningsbord TC bevat ook een
zekering voor de stuurkring.
Om het deksel te verwijderen, licht
met de hand op de zijkant of de
zijkanten drukken en naar u toe s
trekken om het deksel vrij te maken.
Om terug te plaatsen, in de uitsparing
plaatsen en op de twee puntclipsen
drukken.
14
0107 / 13 007 379C

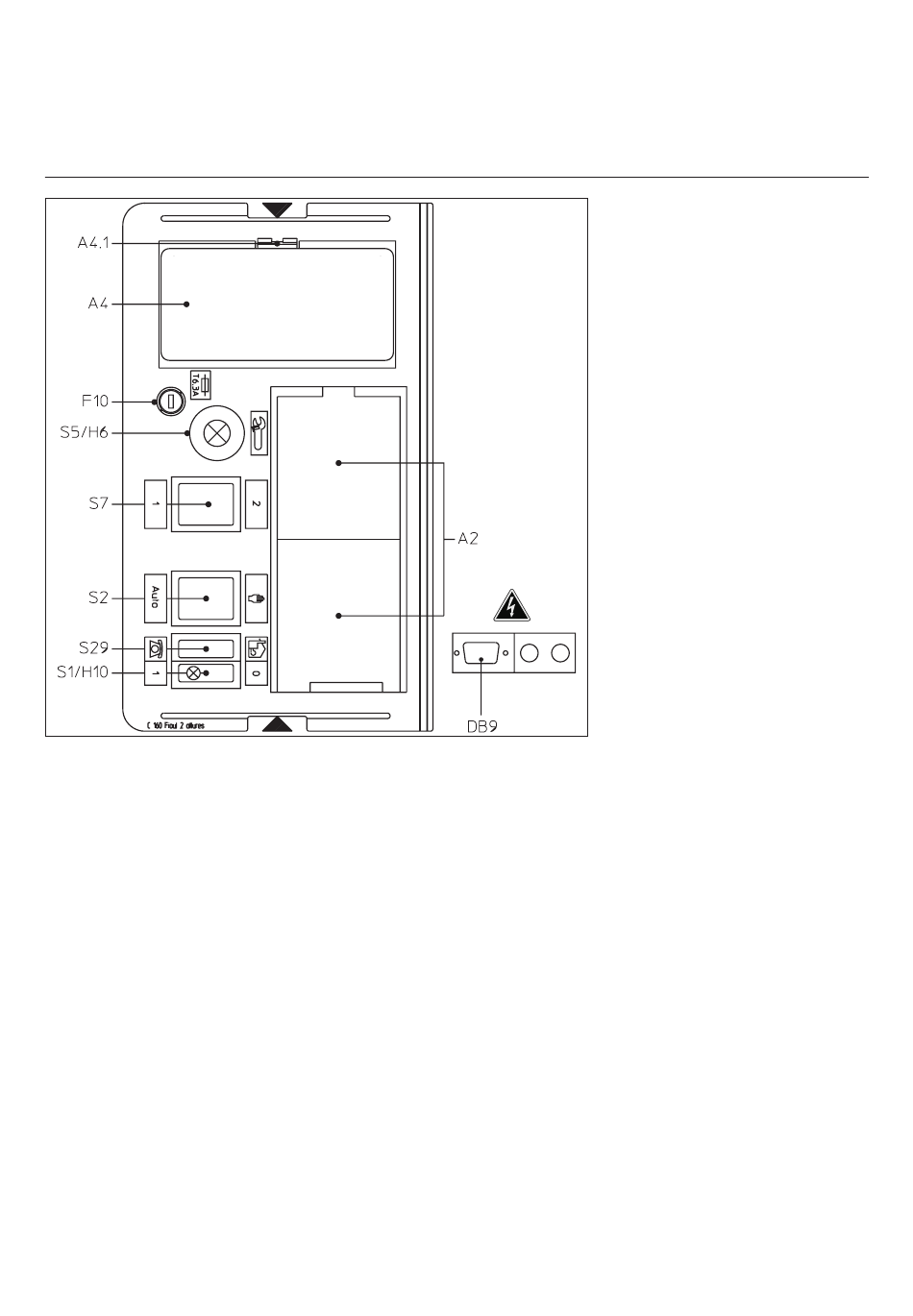

Werking van de TC-schakelaars
A4
Plaats voorbehouden voor een
display (optie). Zonder optie:
een afsluitplaat plaatsen om
de gecodeerde lichtsignalen die
worden uitgezonden door de kast
bij een defect weer te geven.
F10
Zekering van de TC
S5/H6 Schakelaar van de kast met
visuele weergave :
- van een defect, rood
verklikkerlampje brandt
- en drukknop om opnieuw op
te starten.
S7
Manuele keuzeschakelaar voor
stookoliedebiet (trappen).
Gekoppelde werking met de
schakelaars S29y en S2 N
1
Ontstekingsdebiet en 1
Kan in de afstelmodus worden
gebruikt als mini-afstelling
2
nominaal debiet en 2
In elke trap blijft de brander
in de gekozen trap.
S2
Keuzeschakelaar voor de
werkingsmodus.
Auto
Onder spanning in de
automatische modus
N
Onder spanning in manuele modus
S29
Keuzeschakelaar voor het
bedieningsbord
y
Onder spanning in lokale modus
(
Onder spanning in modus
afstandsbediening (optie)
S1/H10 Algemene schakelaar TC
0
Uitgeschakeld
1
Onder spanning
groene verklikkerlampje op de
schakelaar brandt
DB9
Geplaatst onder de TC
Plaats voorbehouden voor
een displaycontact (optie)
A2
Genormaliseerde afmetingen
48x48 mm of 48x96 mm voor
een vermogenafstelling (optie)
ste
trap
de
trap
