Samenvatting van Inhoud voor Faber RIVA

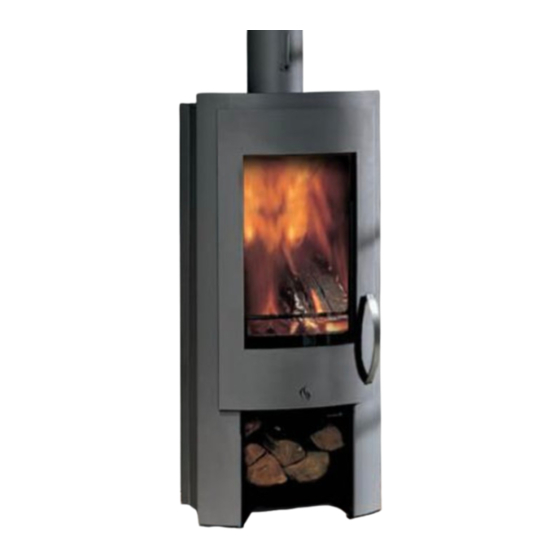

- Pagina 1 RIVA INGA BRANDE 82 Installatievoorschrift & Gebruikershandleiding...
-
Pagina 2: Inhoudsopgave
Installatie eisen ..................0 Veiligheid .................... 3 Ingebruikname ..................5 ediening .................... 9 Het stoken van de houtkachel ..............11 Bijlage A: Storingzoeken ................19 Bijlage B: Technische gegevens RIVA/INGA/BRANDE 82 .......... 15 Bijlage b: Tekeningen .................. 16 1 < < < <... -
Pagina 3: Inleiding
Inleiding Bij deze haard ontvangt u een installatie- en bedieningshandleiding. Auf anfrage ist eine Übersetzung in der Deutsche Sprache lieferbar. We adviseren U dringend dit instructieboekje goed te lezen en te bewaren voor toekomstig gebruik. De houtkachel kan alleen worden gestookt met: •... -
Pagina 5: Installatie Eisen
Installatie eisen Let op: Doordat een haard een warmtebron is, ontstaat luchtcirculatie. Door natuurlijke luchtcirculatie worden vocht en nog niet uitgeharde vluchtige bestanddelen uit verf, bouwmaterialen en vloerbedekking e.d. aangezogen. Deze bestanddelen kunnen zich op koude oppervlakten als roet afzetten. Stook daarom de haard niet kort na een verbouwing. Installatie-eisen Uw haard is het meest geschikt voor de verwarming van een woonkamer en als bijverwarming in het voor- en najaar. -
Pagina 6: Schoorsteentrek
Schoorsteentrek Het rendement van de houtkachel is onder andere sterk afhankelijk van de schoorsteentrek. Deze schoorsteentrek is mede afhankelijk van de doorsnede van het rookkanaal, de werkzame lengte van het rookkanaal (minimaal 4,50 meter) en/of het rookkanaal recent is geveegd. De werkzame lengte van het rookkanaal wordt altijd gemeten vanaf de uitlaat van de houtkachel tot het uiteinde van het rookanaal. -
Pagina 7: Het Ontwerp
Geadviseerd wordt om gebruik te maken van een dubbele muurdoorvoer. In en rond de aansluitopening van de pijp op de schoorsteen of rookkanaal mogen binnen een omtrek van 20 centimeter geen brandbare of warmtegevoelige bouwmaterialen zijn verwerkt. Aanwijzingen bij schoorsteenbrand Indien verkeerd of te nat hout wordt gebruikt kan door afzetting van onverbrande resten in de schoorsteen of het rookkanaal schoorsteenbrand ontstaan. -
Pagina 8: Veiligheid
• roetaanslag als gevolg van een van bovenstaande oorzaken • noodzakelijke bijverwarming in het geval van reparatie • transportkosten in het geval van reparatie • op- en afbouwkosten van de houtkachel in geval van reparatie Veiligheid Algemene veiligheidsaanwijzingen Ondanks dat alle voorzorgsmaatregelen in acht worden genomen, moet altijd worden opgepast tijdens het gebruik van de houtkachel. - Pagina 9 • binnen een afstand van minimaal 80 centimeter mogen zich aan de voorkant van de houtkachel in het stralingsbereik geen brandbare meubels, houten lambrisering, gordijnen en andere brandbare stoffen bevinden • als de houtkachel wordt geplaatst op een brandbare of een temperatuurgevoelige ondergrond moet een onbrandbare onderlegplaat ( bijvoorbeeld keramisch glas of staalplaat) worden toegepast, die een minimale afstand (vanuit de verbrandingskamer gemeten) heeft van 50 centimeter naar voren en 30 centimeter...
-
Pagina 10: Ingebruikname
Ingebruikname Brandstof Voor de RIVA/INGA/ BRANDE 82 zijn als vaste brandstof alleen toegestaan: • Gekloofd, gedroogd hout met of zonder schors • Briketten op houtbasis (DIN 51731 HP2) Niet toegestaan zijn: • Geschilderd hout • Geplastificeerd hout • Met creosootzout of andere verduurzamingmiddelen behandeld hout •... -
Pagina 11: Stoken In Voor- En Najaar
Stoken in voor- en najaar Tijdens stoken in het voor- en najaar (Lente/Herfst) kan de schoorsteen bij buitemperaturen boven de 15 graden te weinig thermische trek vertonen. Voordat de houtkachel tijdens het seizoen wordt gestookt, moet voorafgaand aan het aansteken altijd worden gecontroleerd of er voldoende trek in de schoorsteen aanwezig is. -
Pagina 12: Reinigen En Onderhoud
• Reeds gedroogd hout kan zonder problemen in een droge donkere kelder worden bewaard Reinigen en onderhoud 5.4.1 Metaal De uit staal vervaardigde houtkachel is in de fabriek met hittebestendige lak gespoten. Deze lak heeft geen roestwerende eigenschappen zodat er zich in bepaalde gevallen vliegroest voor zal doen. -
Pagina 13: Reserve Onderdelen En Garantie
Uit rendementsoverwegingen worden de rookgassen door een labyrint geleid. Dit labyrint bestaat uit twee evenwijdig geplaatste, iets verschoven ten opzichte van elkaar, vuurvaste platen. Deze platen zijn aan slijtage onderhevig en vallen daarom niet onder de garantie. Daarnaast bestaat het gevaar van scheuren in de binnenbekleding als de kachel te heet wordt gestookt. -
Pagina 14: Ediening
Bij onvakkundig gebruik, of bij het negeren van de gebruiksaanwijzingen vervalt iedere aanspraak op garantie. Krassen op de lak moeten voor de definitieve oplevering worden gemeld. Transportschade veroorzaakt door de transporteur vallen nooit onder de Faber garantie. De garantievoorwaarden staan vermeld in het hoofdstuk met de gebruikershandleiding. Belangrijk:... -
Pagina 15: Het Schudrooster
Open voor het ontsteken van het aanmaakhout de luchtschuif maximaal. Nadat de houtblokken met het aanmaakhout tot ontbranding zijn gebracht, kan de luchtschuif gedeeltelijk worden gesloten. Let op! Bij een houtvuur met een te ver geopende luchtschuif bestaat het gevaar van oververhitting van de houtkachel (neiging tot het ontstaan van een smidsvuur) Het Schudrooster Het schudrooster dient om onverbrande (as)resten in de aslade te schudden. -
Pagina 16: Het Stoken Van De Houtkachel
Belangrijk: Slijtage, schade en gebreken als gevolg van oververhitting of onvakkundig gebruik, mechanische-, chemische- of thermische schade zijn van garantie uitgesloten Tot de slijtdelen (die zijn uitgesloten van garantie) behoren: • glas in deur • afdichtingen en pakkingen • • RVS raamstrips (verkleuring) •... -
Pagina 17: Stoken Op Hout
invloed van warmte. Vul de verbrandingsruimte de eerste keren slechts met kleine hoeveelheden hout. Laat de houtkachel daarna 2 à 3 uren branden met een brandstofhoeveelheid zoals aangegeven in de tabel om een snel inbranden en uitharden van de lak te bevorderen. Stoken op hout 7.2.1 aansteken Een vlotte warmteontwikkeling tijdens de eerste fase is belangrijk omdat tijdens het... -
Pagina 18: Maximale Belasting
Reduceer de primaire/secundaire lucht Schuif de luchtschuif naar rechts Voeg hout toe Leg 3 tot 4 stukken gekloofd hout in de verbrandingsruimte 7.2.2 regelmatig stoken Nadat de bedrijfstemperatuur is bereikt, vind de verbranding onder ideale omstandigheden plaats en worden hele lage emissie gassen bereikt. De warmteafgifte is afhankelijk van de hoeveelheid gestookt hout (raadpleeg bijgevoegd schema om de juiste hoeveelheid te bepalen). -
Pagina 19: Belangrijk
7.2.5 Bijvullen / doorstoken Bijvullen Open een eventuele klep in het rookkanaal Draai de handgreep evenwijdig met de kachelpijp volledig Sluit de luchtschuif Schuif de primaire luchtschuif volledig naar rechts Open de deur van de verbrandingskamer Open de deur langzaam omdat er anders rookgas vrijkomt Kloofhout toevoegen Leg twee stukken hout die samen niet meer dan 1,9 kg wegen (horizontaal) in de verbrandingkamer. -
Pagina 20: Bijlage A: Storingzoeken
Bijlage A: Storingzoeken Probleem Mogelijke oorzaak Mogelijke oplossing Het gekloofde hout wil geen Het hout is te dik Hfdst. 5.2b Bijvullen vlam vatten of brand moeilijk Het hout is te vochtig Hfdst. 3.3 De luchttoevoer is te gering Hfdst. 5.2a Aansteken Het hout brandt zonder heldere gele vlammen, zwelt op en Het hout is te vochtig... -
Pagina 21: Bijlage B: Technische Gegevens Riva/Inga/Brande 82
Bijlage B: Technische gegevens RIVA/INGA/ BRANDE 82 Riva Inga Brande Nominaal vermogen 8,0 kW 6,0 kW Vermogensbereik 8,0 kW 6,0 kW Afmetingen en gewicht: Hoogte 1155 mm 1130 mm 770 mm Breedte 542 mm 542 mm 590 mm Diepte 475 mm... -
Pagina 22: Bijlage C: Maattekeningen
Bijlage C: Maattekeningen: Riva 17 < < < <... - Pagina 23 Inga > > > >...
- Pagina 24 BRANDE 82 19 < < < <...
- Pagina 25 > > > >...
- Pagina 26 Saturnus 8 NL - 8448 CC Heerenveen Postbus 219 NL - 8440 AE Heerenveen T. +31(0)513 656500 F. +31(0)513 656501 21 < < < <...
