TECHNISCHE KENMERKEN

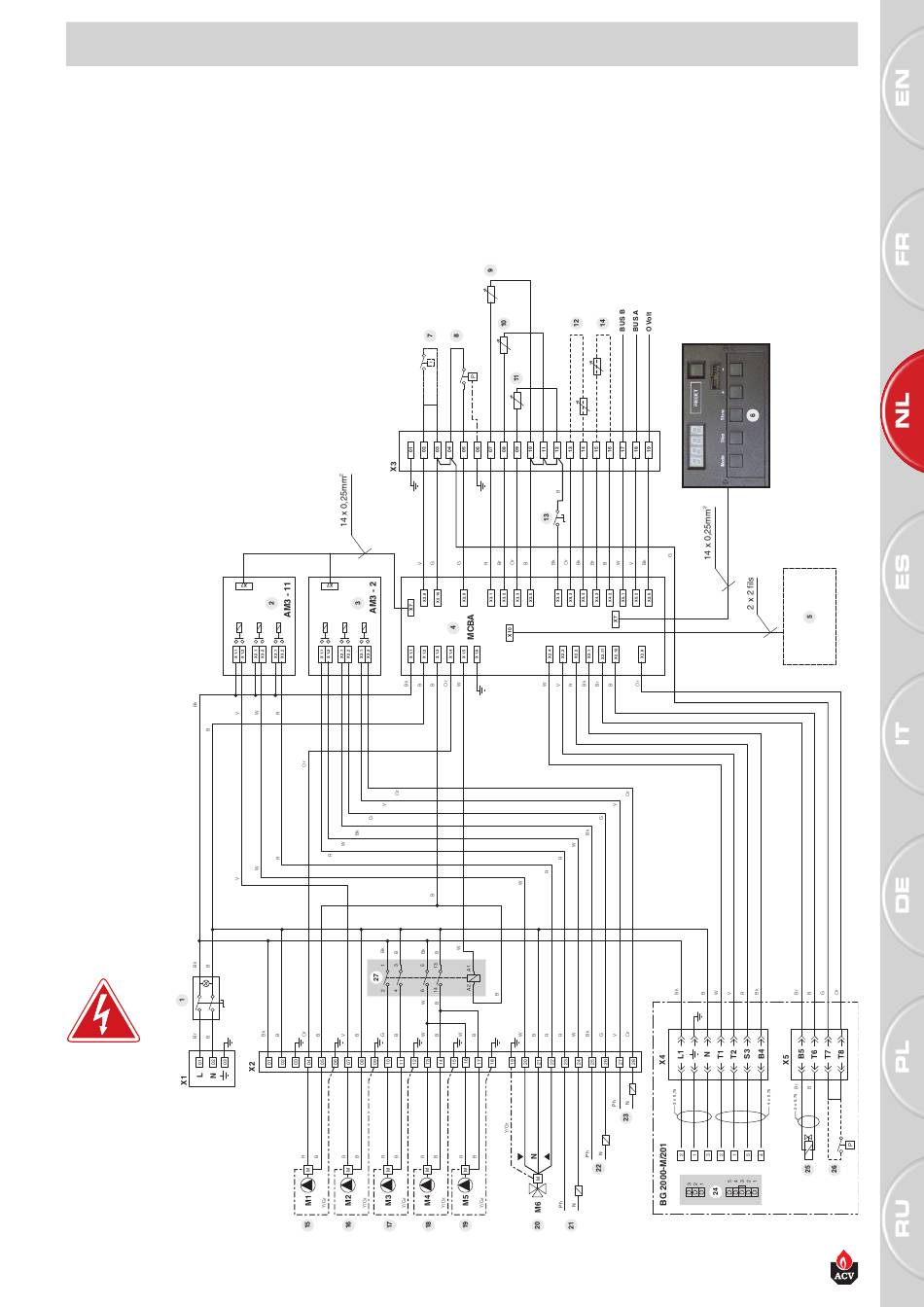

Elektrisch schema HeatMaster® 201
1. Hoofdschakelaar
2. Module AM3-11
3. Module AM3-2
4. MCBA regeltoestel
5. Transformator 24 Volt
6. Display
7. Kamerthermostaat (in optie)
8. Beveiliging watergebrek (drukschakelaar)
9. NTC1-voeler primaire temperatuur
10. NTC2-voeler primaire temperatuur
11. NTC3-sanitairwatervoeler
12. Buitentemperatuurvoeler NTC4 (in optie)
13. Schakelaar zomer/winter
14. Voeler verwarmingskringsvertrek NTC6 (in optie)
15. Circulatiepomp CV (niet geleverd)
16. Circulatiepomp CV (niet geleverd)
voor gemotoriseerde 4-wegklep AM3-11
17. Laadpomp
18. Laadpomp
B.
Blauw
Bk.
Zwart
Br.
Bruin
G.
Grijs
Or.
Oranje
R.
Rood
V.
Paars
W.
Wit
Y./Gr.
Geel / Groen
19. Laadpomp Booster
20. Gemotoriseerde 4-wegklep
21. Alarmcontact
22. Contact gasklep extern/werking van de brander
23. Contact voor werking in sanitaire modus
24. Ventilator (BG 2000-M / 201)
25. Gasklep (BG 2000-M / 201)
26. Gasdrukschakelaar (BG 2000-M / 201) (in optie)
27. Bedieningsrelais laadpompen
NL • 11
664Y6100•A
