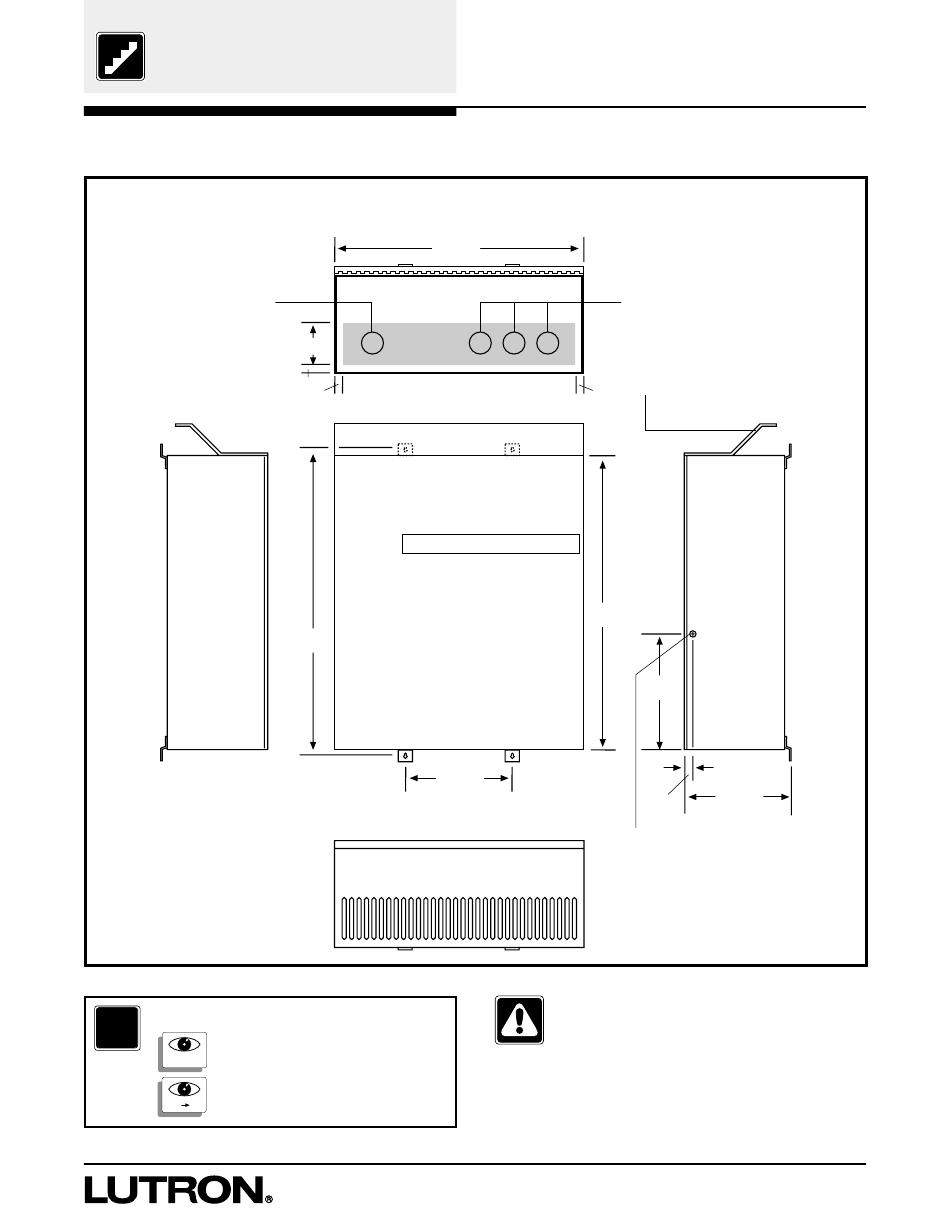

Monteren van panelen
STAP 2:
Monteren van panelen
GP8, 12, 16, 20 of 24
Aanbevolen invoeropening
voor voedingsdraden
Linkerzijde
In het Sleutelgat past een montagebout van maximaal
8 mm (5/16") (1/4" (M8) aanbevolen).
De Klasse 2/PELV-doorvoer is 22 mm in diam.
Voor meer informatie . . .
?
Kijkje in het binnenste van een GP3 en 4 .........32
GP3,4
Kijkje in het binnenste van een GP8 t/m 24......33
GP8
24
(vervolg)
Bovenaanzicht
28"
(711mm)
4"
(100mm)
2"
(50mm)
Vooraanzicht
35"
(889mm)
12"
(304mm)
Onderaanzicht
Aanbevolen invoeropening
voor belastingsdraden
Het afneembare bovendeksel zit in dezelfde
verpakking als het paneel.
2"
(50mm)
33"
(838mm)
13"
(330mm)
2"
(51mm)
Vereiste invoeropening
voor schakeldraden
!
Voorzichtig
Deze apparatuur is luchtgekoeld -
luchtopeningen mogen niet geblokkeerd zijn, anders
vervalt de garantie.
Opm.:
Van GP8 t/m 24 moet het bovendeksel uitgestanst zijn
voor de voedings- en belastingsdraden.
Stapsgewijze instructies voor het GRAFIK Eye-dimpaneel
Rechterzijde
12"
(304mm)
3
