Activeren van
regeleenheden

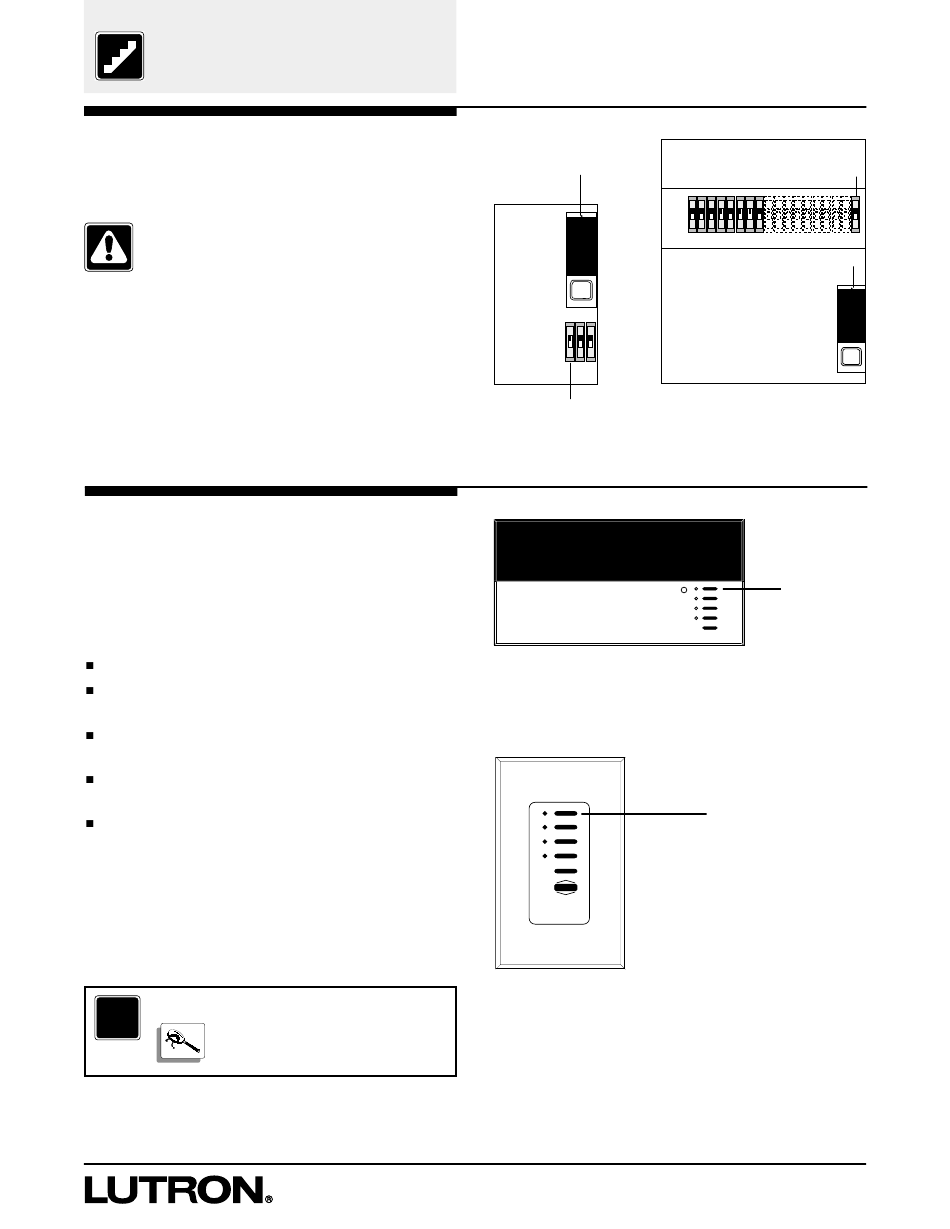

STAP 9:
Activeren van regeleenheden
Zet, zodra alle regelaars zijn geïnstalleerd en de bedrading is
gecontroleerd, regelaarschakelaar 'C' in de stand AAN.
Waarschuwing! Bij GP3 of GP4 voedt de
ingangsschakelaar van circuit 1 zowel de schakeldraden
als de dimmer en belasting van circuit 1.
Controleer of de LED Power OK boven aan de circuitkiezer brandt.
Als de LED Power OK UIT is, zet de regelcircuitschakelaar dan in
de stand UIT (OFF), controleer op kortsluiting tussen draden 1 en 2,
of 2 en aarde. Zet de regelcircuitschakelaars in de stand AAN (ON)
voor alle panelen.
Druk op de scenarioknoppen op de wandstations. Alle
regeleenheden uit de GRX-4000-serie en wandstations dienen
parallel te werken (bijv. als scenario 1 op een wandstation wordt
ingedrukt, dan moet scenario 1 geselecteerd worden op alle
regeleenheden; als er op een masterknop voor verhogen gedrukt
wordt, dan moet de intensiteit van alle zones omhooggaan).
Opmerkingen:
In dit stadium dimt de verlichting nog niet.
De NTGRX-4PS en NTGRX-4M zijn pas werkzaam wanneer de
stappen voor het instellen van de regelaar zijn voltooid.
De GRX-AV is alleen werkzaam indien ingesteld voor scenario
1-4 en OFF (schakelaars 5, 6, 7 en 8 staan alle OMHOOG).
NTGRX-2B- is alleen werkzaam indien ingesteld voor scenario 1
en OFF (schakelaars 5, 6 en 7 staan alle OMHOOG).
Controleer op fouten in de bedrading als de regelaars niet
werken zoals beschreven.
Voor meer informatie...
?
Storingzoekgids ..............................................38, 39
LED Power OK
GP8-24
GP3
Regelaarschakelaar
LUTRON
Regeleenheid uit de GRX-4000-serie
(eenheid voor 6 zones is afgebeeld)
LUTRON
Wandstation
(NTGRX-4S is afgebeeld)
Stapsgewijze instructies voor het GRAFIK Eye-dimpaneel 13
Regelaarschakelaar
C
LED Power OK
Drukken
Drukken
