Bedrading van programmeerbare uitgangen
Programmeerbare uitgangen (PGM) kunnen gebruikt worden om apparaten als leds en zoemers te
activeren. Voltooi de volgende stappen voor de bedrading van een uitgang naar de PGM:
1.
Sluit de positieve draad van het apparaat aan op de AUX+-terminal.
2.
Sluit de negatieve draad van het apparaat aan op de PGM-terminal.
Opmerking: Als het apparaat meer stroom vereist dan de nominale waarde van de PGM-
uitgang, zijn een relais en een goedgekeurde voeding vereist.
Zie Figuur 6 voor de bedrading van de led-indicator.

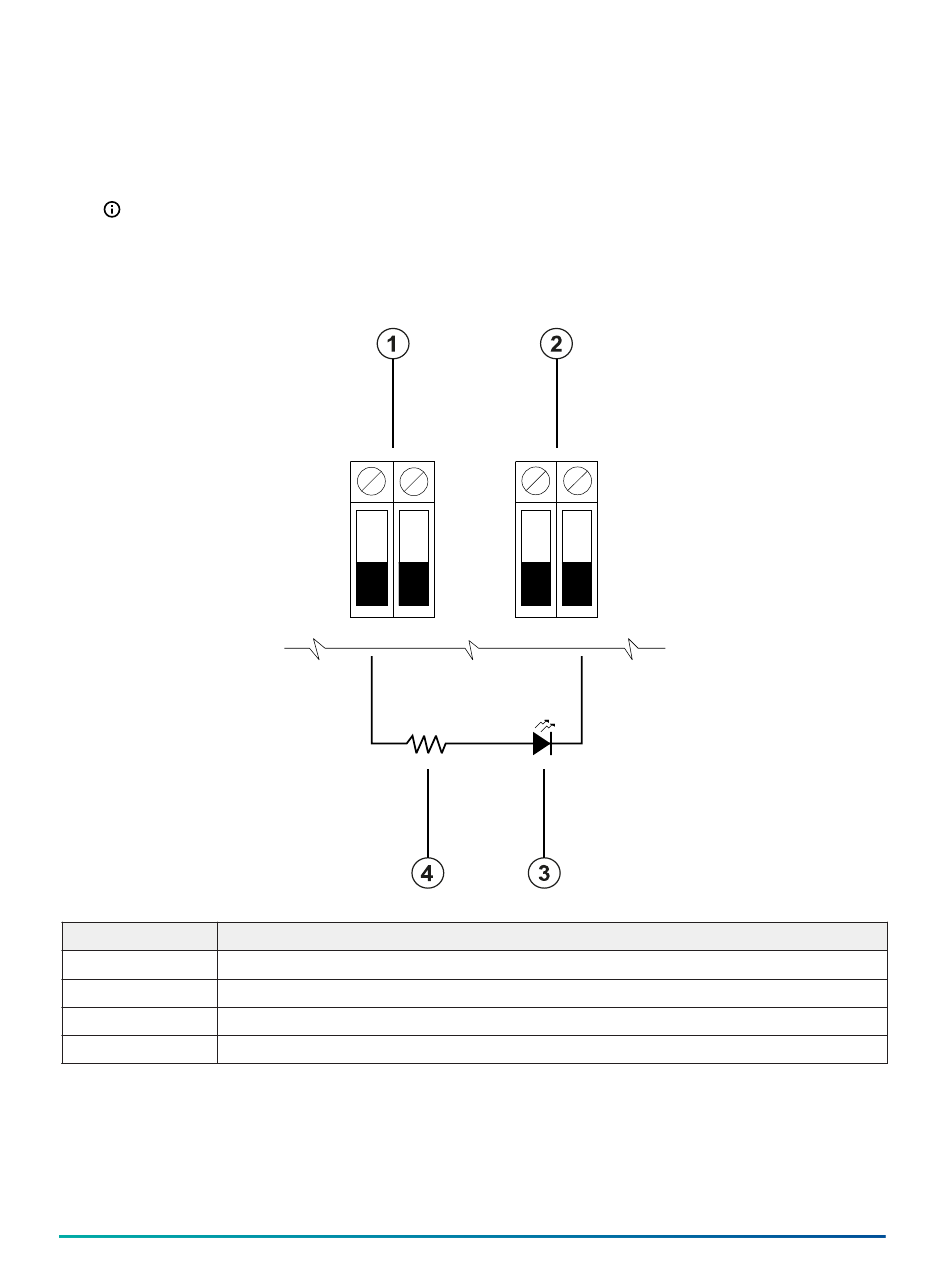

Figuur 6: Bedrading led-indicator
Nummer
Beschrijving
1
AUX-terminals
2
PGM-terminals
3
LED-indicator
4
680 Ω weerstand (typische waarde)
Zie Figuur 7 voor de bedrading van de relaisuitgang.
Installatiehandleiding PG8WLSHW8 en PG9WLSHW8 PowerG Wired to Wireless Converter
15
