Inbouwvoorbeelden
NRGT 26-1
vervolg
Buis bijv. 33,7 x 3,2

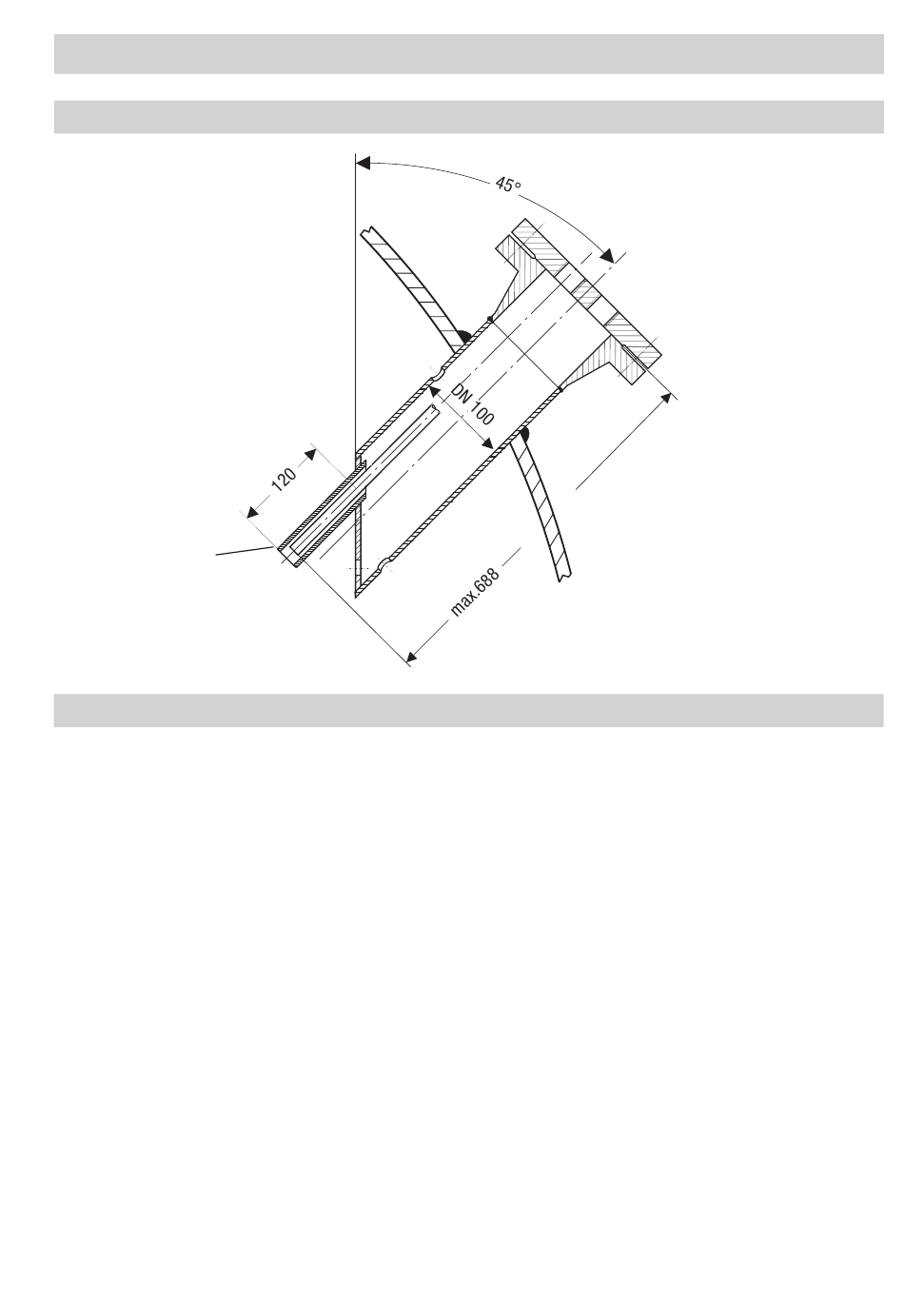

Fig. 9
Schuine inbouw bijv.
in stoomketel
Legenda
b
Flens PN 40, DN 50, DIN EN 1092-01 (enkele elektrode)
Flens PN 40, DN 100, DIN EN 1092-01 (elektrodencombinatie)
c
Voorbeproeving van de aansluiting met aansluitflens in het kader van de ketelbeproeving uitvoeren.
d
Compensatiegat ∅ 20 mm
e
Hoog water HW
f
Elektrodestaaf
g
Beschermbuis DN 80 (in Frankrijk conform AFAQ ≥ DN 100
h
Beschermbuis DN 100
i
Afstand elektrodenstaven - beschermbuis ≥ 14 mm
j
Afstand elektrodenverlenging (NRG 1..-50 of NRG 1...-51) ≥ 14 mm (lucht- en kruiptraject)
k
Laag niveau NW
l
Verloopstuk DIN 2616-2, K-88,9x3,2-42,4 x 2,6 W
m
Verloopstuk DIN 2616-2, K-114,3x3,6-48,3 x 2,9 W
h
Meetvat ≥ DN 80
ME Middenafstand van de aansluitsokken
vervolg
d
d
d
b
13
