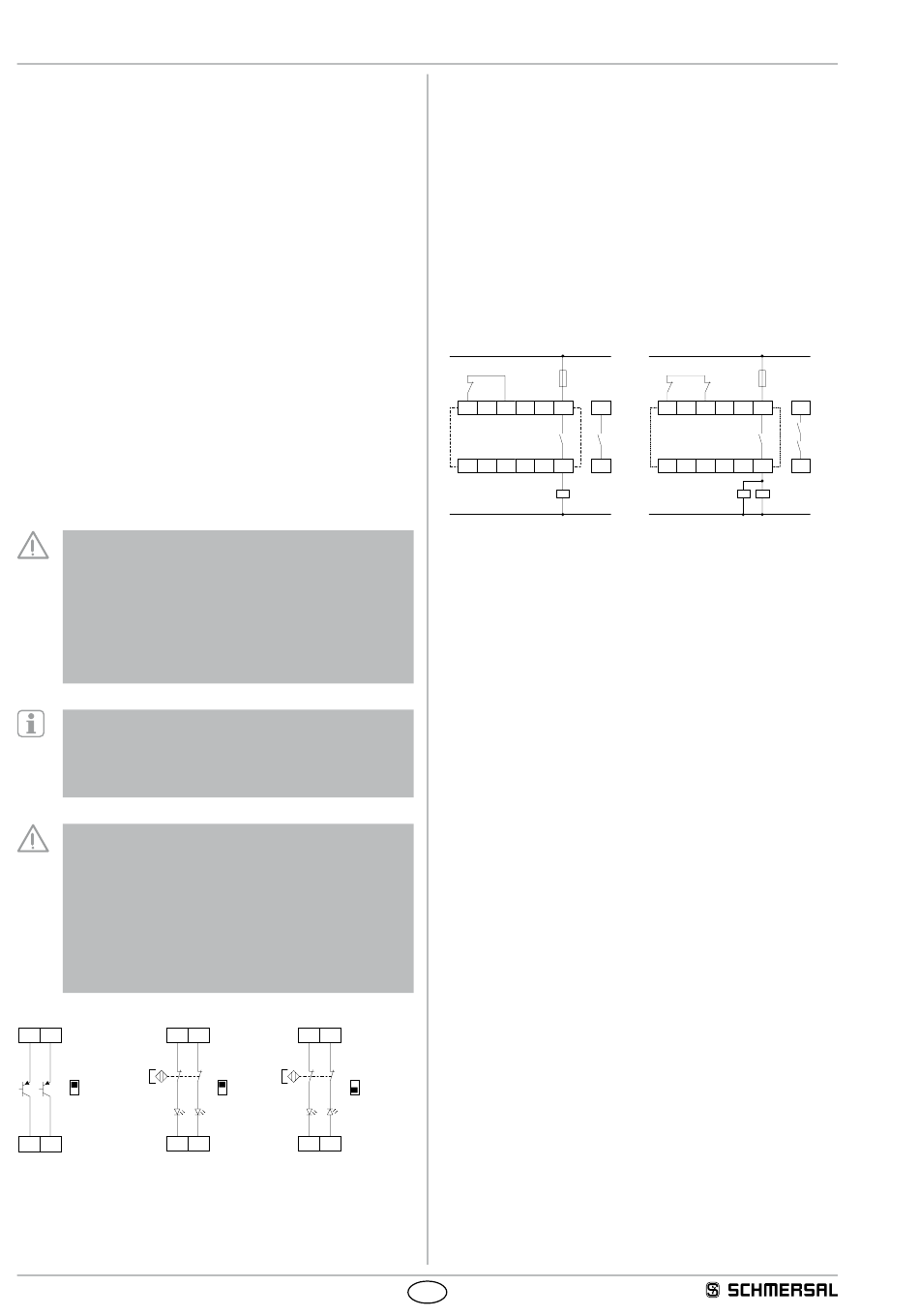

Bedieningshandleiding
Veiligheidsmodule
Tweekanalige aansturing van veiligheidsgerichte elektronische
(microprocessorgebaseerde) beschermvoorzieningen met
p-schakelende halfgeleideruitgangen (bijv. AOPD's) volgens
IEC 61496 (Afb. 13)
• Deze besturing herkent kabelbreuken en aardlekken in de
besturingscircuits.
• Dwarssluitingen tussen de bewakingscircuits worden gewoonlijk door
de beschermvoorzieningen herkend. De veiligheidsmodule beschikt
bijgevolg niet over een dwarssluitherkenning.
• Cat. 3 – PL e volgens ISO 13849-1-1 mogelijk.
• Als dwarssluitingen in de besturingscircuits door de
beschermvoorziening gedetecteerd worden:
categorie 4 – PL e volgens ISO 13849-1-1 mogelijk.
Tweekanalige aansturing van veiligheidsmagneetschakelaars
volgens IEC 60947-5-3 (Afb. 14)
• Deze besturing herkent kabelbreuken en aardlekken in de
besturingscircuits.
• Dwarssluitingen tussen de besturingscircuits worden niet herkend.
• Cat. 3 – PL e volgens ISO 13849-1-1 mogelijk.
Tweekanalige aansturing van veiligheidsmagneetschakelaars
volgens IEC 60947-5-3 (Afb. 15)
• Deze besturing herkent kabelbreuken en aardlekken in de
besturingscircuits.
• Dwarssluitingen tussen de besturingscircuits worden herkend.
• Cat. 4 – PL e volgens ISO 13849-1-1 mogelijk.
Het aansluiten van veiligheidsmagneetschakelaars aan de
veiligheidsmodule SRB 301MC is uitsluitend toegelaten als
de vereisten van de norm IEC 60947-5-3 vervuld zijn.
De volgende technische vereisten moeten minstens vervuld
zijn:
– Schakelvermogen: min. 240 mW
– Schakelspanning: min. 24 VDC
– Schakelstroom: min. 10 m A
De volgende veiligheidssensoren voldoen bijvoorbeeld aan
de vereisten:
– BNS 33-02z-2187, BNS 33-02zG-2187
– BNS 260-02z, BNS 260-02zG
– BNS 260-02-01z, BNS 260-02-01zG
Als sensoren met LED in het besturingscircuit (veiligheids-
circuit) aangesloten worden, moet de volgende nominale
bedrijfsspanning verplicht aangehouden worden:
– 24 VDC met een max. tolerantie van –5 %/+20 %
– 24 VAC met een max. tolerantie van –5 %/+10 %
Zoniet kunnen er problemen met de beschikbaarheid optre-
den. Vooral bij serieschakelingen van sensoren waarbij de
LED's bijvoorbeeld een spanningsval in het besturingscircuit
veroorzaken.
+24V +24V
S11 S21
nQS
QS
S12
S22
S12 S22
Afb. 13
Afb. 14
6
S11 S21
nQS
nQS
QS
QS
S12 S22
Afb. 15
8.4 Actorconfiguratie
Eenkanalige aansturing (Afb. 16
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
• Als de terugkoppeling niet nodig is, moet hier een overbrugging
gemaakt worden.
•
= Terugkoppeling
S
Tweekanalige aansturing met terugkoppeling (Afb. 17)
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
• Als de terugkoppeling niet nodig is, moet hier een overbrugging
gemaakt worden.
•
= Terugkoppeling
S
L1
K
S
A
X1
X2
13
14
K
A
N
Afb. 16
NL
SRB 301MC
SRB 301MC-ST
L1
S
K
K
A
B
X1
X2
13
K
A
14
K
K
A
B
N
Afb. 17
K
B
K
A
