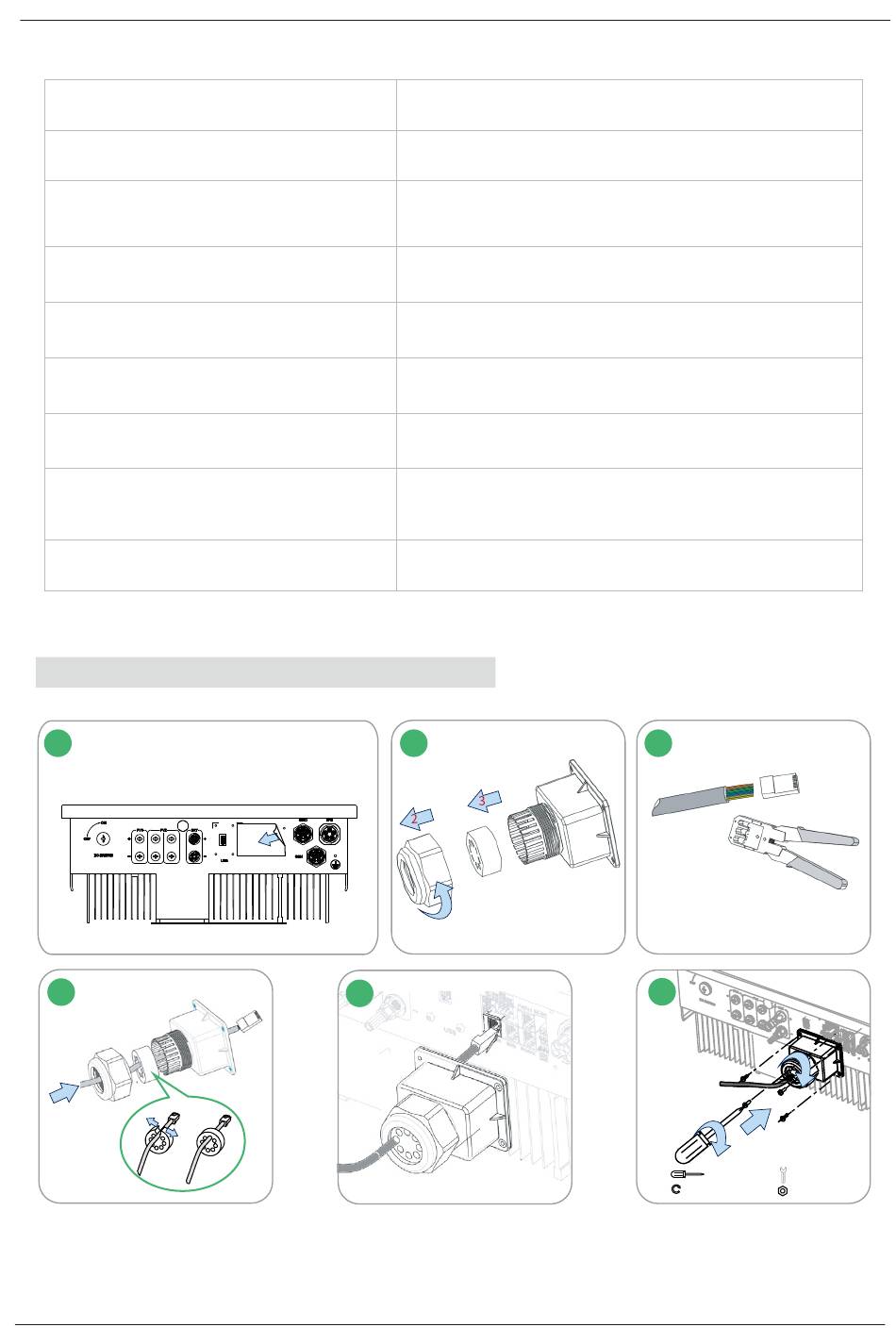

Beknopte installatiehandleiding van de AC-gekoppelde omvormer
Label
Meter (485A, 485B)
BMS (CANH, CANL, 485A, 485B)
DRM (D1/5, D2/6, D3/7, D4/8, REF, COM)
DI (IN-, IN+)
Parallel (DI IN+, DI IN-, CANH, CANL, 485A_1,
485B_1, 485A_2, 485B_2)
120 Ohm (AAN, UIT)
DO1 (NO1, COM1)
DO2 (NO2, COM2)
RJ45 aansluitingsverbinding (METER, BMS)
1
4
09
Beschrijving
Voor de slimme meter.
Met Li-ionaccu gaat de communicatie via CAN of RS485.
Voor externe Vraagresponse Inschakelapparatuur.
Potentiaalvrij contact ingang van omloopschakelaar.
Voor parallel bedrijf.
120 Ohm afsluitweerstand voor parallel bedrijf.
Potentiaalvrij contact uitgang. De DO1 kan worden
ingesteld op een van de volgende functies:
Aardlekalarm, Belasting-beheer en Generatorbeheer.
Potentiaalvrij contact uitgang. De DO2 bestuurt de
omloopschakelaar volgens bepaalde logica.
2
1
5
3
6
3
1
2
M3
40 mm
0,6-0,8 N·m
6-7 N·m
